Trīsfāzu uzraudzības/aizsardzības relejs fāžu atteices/pārsprieguma/asimetrijas/pārsprieguma kontrolei

Fāžu aizsardzības releji ir paredzēti, lai aizsargātu iekārtas ar precīzām darba sprieguma vērtībām un fāžu maiņas funkcijām no bojājumiem, kas var rasties līnijas sprieguma un motora temperatūras dēļ.

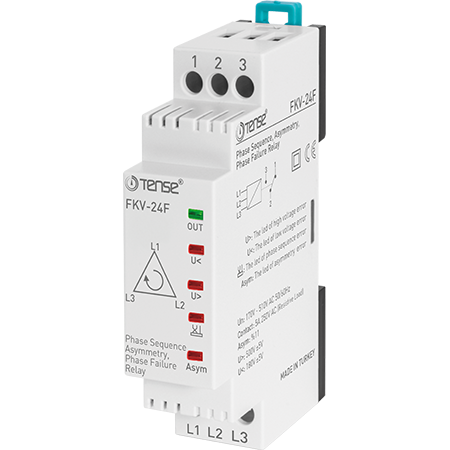

FKV-24F ir konstanta asimetrija 11 %. Tas var darboties pie sprieguma no 180 līdz 500 V maiņstrāvas.

Asimetrija ir starpība starp sprieguma vērtībām. Īpaši trīsfāžu slodzēm, piemēram, motoriem, augstsprieguma spole patērē lielu strāvu, bet zemsprieguma spole - mazu spriegumu. Tāpēc tās darbojas nesabalansēti, un spoles laika gaitā tiek bojātas.

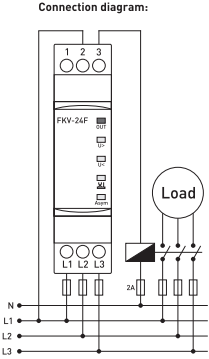

Kad ierīce ir ieslēgta, kontaktora kontakti 1 (NC) un 2 (COM) ir aizvērti un kontakti 2 (COM) un 3 (NO) ir atvērti. Ja sprieguma vērtības ir normālā diapazonā, releja LED (OUT) iedegas; kontaktoru kontakti 1 (NC) un 2 (COM) ir atvērti, kontaktoru kontakti 2 (COM) un 3 (NO) ir aizvērti.

Ja starpība starp sprieguma vērtībām pārsniedz 11 %, releja LED pēc aptuveni 1 sekundes izslēdzas un kontaktora 1 (NC) un 2 (COM) kontakti tiek ieslēgti, bet kontaktora 2 (COM) un 3 (NO) kontakti tiek atslēgti. Ja starpība starp sprieguma vērtībām samazinās par 5 V, ieslēdzas releja LED diode un atvienojas kontaktora 1 (NC) un kontaktora 2 (COM) kontakti un ieslēdzas kontaktora 2 (COM) un kontaktora 3 (NO) kontakti.

Ja fāžu secība ir pareiza, iedegas releja LED; kontaktora 1 (NC) un 2 (COM) kontakti tiek atvienoti un kontaktora 2 (COM) un 3 (NO) kontakti tiek ieslēgti. Ja fāzu secība ir nepareiza, iedegas releja LED, releja LED nedeg un kontaktora 1 (NC) un 2 (COM) kontakti ir zem sprieguma, bet kontaktora 2 (COM) un 3 (NO) kontakti ir atslēgti.

Ja sprieguma vērtība pārsniedz augstsprieguma iestatīto vērtību, iedegas LED, kas norāda uz augstsprieguma kļūdu (U>). Ja sprieguma vērtība 2 sekunžu laikā nesamazinās zem normālās vērtības, ierīcei būs augsta sprieguma kļūda. Šajā stāvoklī releja LED izslēgsies, kontaktora 1 (NC) un kontaktora 2 (COM) kontakti būs aizvērti, bet kontaktora 2 (COM) un kontaktora 3 (NO) kontakti būs atvērti. Kad sprieguma vērtība nokritīsies zem augstsprieguma iestatītās vērtības par 5 V, LED, kas norāda uz augstsprieguma kļūdu, izslēgsies, un ierīce sāks skaitīt kļūdas aiztures laiku (t). Pēc kļūdas gaidīšanas laika beigām ieslēdzas releja LED, kontaktora kontakti 1 (NC) un 2 (COM) ir atvērti un kontaktora kontakti 2 (COM) un 3 (NO) ir aizvērti.

Ja sprieguma vērtības ir zemākas par zemsprieguma iestatīto vērtību, iedegas gaismas diode, kas norāda uz zemsprieguma kļūdu (U<). Ja kļūdas aiztures laikā sprieguma vērtības nepalielinās līdz normai, ierīcei būs zema sprieguma kļūda. Šajā pozīcijā releja LED nedeg, kontaktora 1 (NC) un 2 (COM) spailes ir slēgtas, un kontaktora 2 (COM) un 3 (NO) kontakti ir atvienoti. Ja sprieguma vērtība pārsniedz zemsprieguma iestatīto vērtību par 5 V, zemsprieguma kļūdas indikators nedeg un ierīce sāk skaitīt kļūdas aiztures laiku (t). Kad kļūdas aiztures laiks ir pagājis, ieslēdzas releja LED, un kontaktora 1 (NC) un 2 (COM) kontakti tiek atvienoti, bet kontaktora 2 (COM) un 3 (NO) kontakti tiek aizvērti.

Galvenie raksturlielumi:

Darba spriegums (Un): 3x380 VAC.

Darba frekvence: 50/60 Hz.

Darbības jauda: <4 VA

Darba temperatūra: no -20 °C līdz 55 °C.

Zemspriegums: 180 VAC (fiksēts)

Augstais spriegums: 500 VAC (fiksēts)

Asimetrija: ~%11 (fiksēta)

Bez neitrālā vadītāja: jā

Indikācija: 5 gaismas diodes

Kontakts: 5A / 250 VAC aktīvā slodze

Kabeļa diametrs: 2,5 mm2

Svars: <110 g.

Montāža uz DIN sliedes.
