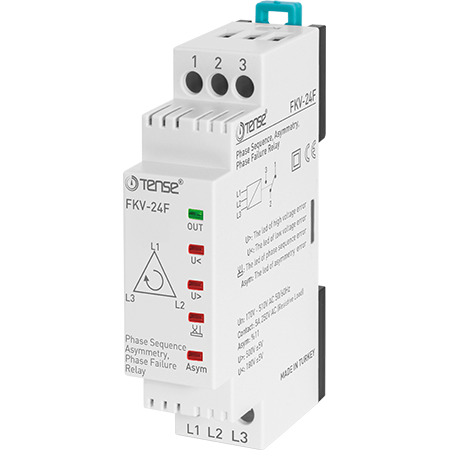

Fāžu aizsardzības releji - FKV-24F | TENSE

FKV sērijas fāzu aizsardzības releji ir paredzēti trīsfāzu iekārtu, īpaši motoru, aizsardzībai pret bojājumiem, kas saistīti ar nepareizu sprieguma vērtību, asimetriju, fāzu traucējumiem vai nepareizu fāžu secību. FKV-24F darbojas plašā 180-500 V maiņstrāvas diapazonā, un tam ir fiksēta asimetrija 11 %.

Tas nodrošina iekārtu ar augstām prasībām attiecībā uz jaudas precizitāti uzticamu darbību un aizsargā tās no termiskiem un mehāniskiem bojājumiem.

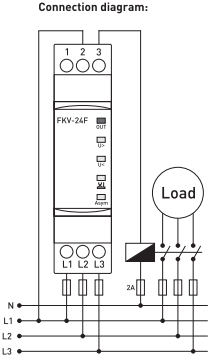

Funkcijas un darbības princips

Sprieguma asimetrija (11 %)

• Uzrauga fāžu spriegumu starpību.

• Ja asimetrija pārsniedz 11 %, pēc aptuveni 1 s relejs izslēdz izeju un atver NO/COM kontaktus.

• Ja starpība samazinās par 5 V, relejs novērtē stāvokli kā normālu un pēc aiztures perioda atsāk izejas darbību.

Fāžu secības pārbaude

• Pareiza fāžu secība → OUT LED iedegas, izeja ir aktīva (NO ieslēgts).

• Nepareiza fāžu secība → LED izslēdzas, un izeja pārslēdzas uz kļūmes stāvokli.

Augstsprieguma aizsardzība (U>)

• Ja spriegums pārsniedz 500 V, aktivizējas augstsprieguma indikācija.

• Ja stāvoklis ilgst ilgāk par 2 s, relejs atslēdz izeju.

• Kad spriegums nokrītas par 5 V zem U> robežas, relejs sāk aizkavētu atpakaļskaitīšanu un pēc tam atsāk darboties.

Zemsprieguma aizsardzība (U<)

• Ja spriegums nokrītas zem 180 V, tiek aktivizēta zema sprieguma indikācija.

• Ja kļūdu aiztures laikā stāvoklis nebeidzas, izeja izslēdzas.

• Ja spriegums paaugstinās par 5 V virs U<, pēc aiztures perioda relejs atkal aktivizē izeju.

Stāvokļa indikācijas

• 5 gaismas diodes informē par:

  • releja statusu (OUT)

  • augstu spriegumu (U>)

  • zems spriegums (U<)

  • fāžu secību

  • asimetriju / kļūdu

Galvenās funkcijas

• Plašs darba sprieguma diapazons: 180-500 VAC

• Fiksēta asimetrija: 11%

• Aizsardzība pret:

  • Zemspriegums: Aizsardzība: zemspriegums

  • Augsts spriegums

  • asimetrija

  • fāžu secības kļūdas

  • fāžu kļūmes

• Nevajag neitrālo vadu

• Ātra reakcija uz bojājuma apstākļiem (aptuveni 1 s)

• Visu funkciju LED indikācija

• Piemērots motoriem, kompresoriem, sūkņiem un citām trīsfāžu slodzēm.

Tehniskie parametri
