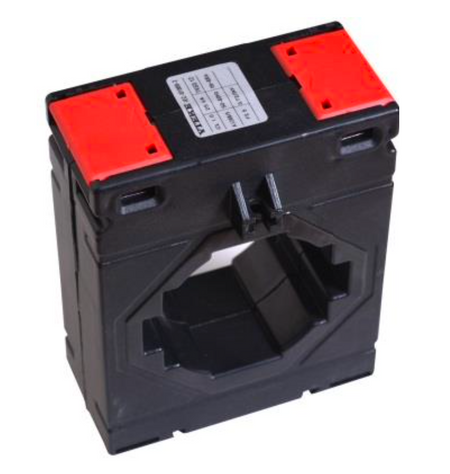

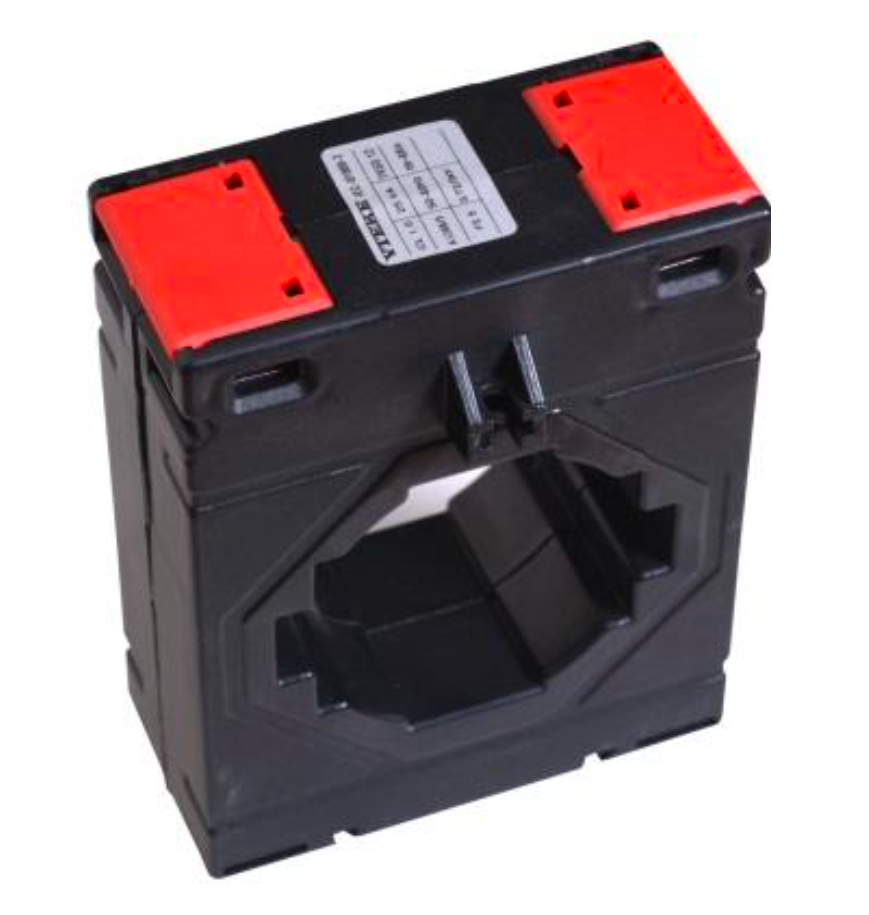

Strāvas transformatora TK60 mērīšanas logs - ONKA Elektrik

Apraksts:
Strāvas transformatora TK60 mērīšanas logs ir paredzēts precīziem strāvas mērījumiem elektriskajās ķēdēs. Tas ir piemērots ampermetru, vatmetru un citu mērinstrumentu pieslēgšanai. Katrs transformators ir pārbaudīts rūpnīcā, un tam ir pievienots testa protokols.

Tehniskās īpašības

• Koeficients: 600/5 A

• Slodzes jauda: 3,75 VA

• Precizitātes klase: 0,5S

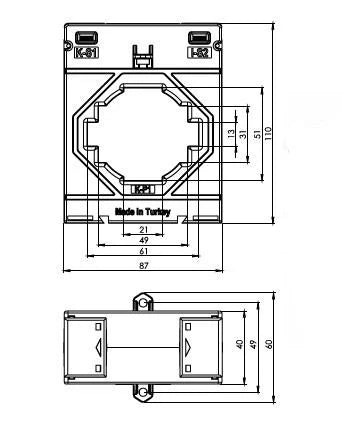

• Primārais tinums: 60 × 10 mm

• Vadītāja diametrs: Ø 51 mm

• Korpuss: nedegošs, ugunsdrošs ABS

• Termināļu bloks: nenoņemams pārsegs liela diametra vadiem, misiņa apdare drošībai.

• Īsslēguma strāvas pretestība (Ith): 60 × In

• Pastāvīgās strāvas pretestība (Id): 1 × In

• Darba temperatūra: -25 °C ... +85 °C

• Nominālā frekvence: 50-60 Hz

• Trieciena strāvas ierobežojums: FS 5

• Testa spriegums: 3 kV / 1 min

• Maksimālais sistēmas spriegums: 0,72 kV

Standarti: IEC 60044-1 , IEC 61869-2, VDE 0414-1, DIN57414, BS3938 , BS7626, EN 61869-2.

Pielietojums:

• Precīzi strāvas mērījumi elektriskajās ķēdēs

• Slodzes uzraudzība rūpnieciskos un komerciālos lietojumos

• Savienojums ar ampērmetriem un mērinstrumentiem
