Uzraudzības/aizsardzības trīsfāžu relejs pārsprieguma, zemsprieguma kontrolei

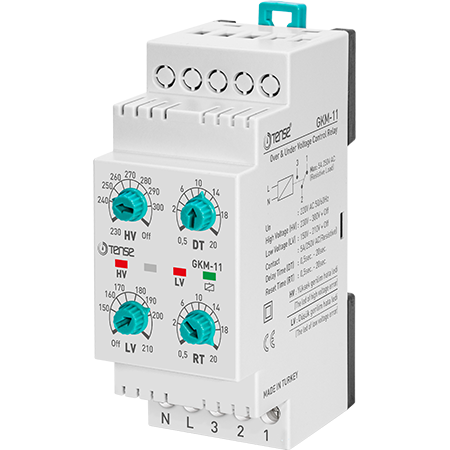

GKM-11 - Vienfāzes pārsprieguma un zemsprieguma relejs, TENSE

Produkta apraksts

GKM-11 relejs tiek izmantots jutīgu iekārtu aizsardzībai pret pārspriegumu un zemspriegumu vienfāzu sadales sistēmās. Ja tiek pārsniegta iestatītā augšējā vai apakšējā sprieguma robeža, relejs atver izejas kontaktu un atvieno slodzi, novēršot iekārtas bojājumus.

Funkcija un darbība

• Stāvokļa indikācija:

  • Normāls stāvoklis - zaļa LED diode

  • Augstsprieguma kļūme - sarkana "HV" LED.

  • Zemsprieguma kļūda - sarkana LED "LV".

• Regulējama aizsardzība: augšējā un apakšējā sprieguma robeža, pārslēgšanās aizkave (DT) un atiestatīšanas laiks (RT)

• Releja kontakts: 5 A / 250 V maiņstrāvas (rezistīva slodze)

Tehniskie dati

• Darba spriegums: 220 V maiņstrāvas, 50/60 Hz

• Augstsprieguma diapazons: 230-300 V

• Zemsprieguma diapazons: 150-210 V

• Aizkaves un atiestatīšanas laiks: 0,5-20 s

• Enerģijas patēriņš: <6 VA

• Darba temperatūra: no -20 °C līdz +55 °C

• Uzstādīšana: DIN sliede

• Svars: 0,1 kg

• Maksimālais kabeļa šķērsgriezums: 2,5 mm²

• Maksimālais uzstādīšanas augstums: 2000 m

Pielietojums:

• Vienfāzes sadales un sadales ierīces

• Jutīgas elektroiekārtas, sadzīves ierīces, rūpnieciskās iekārtas.
