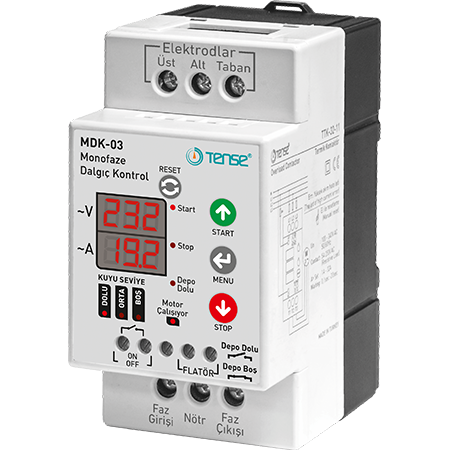

Vadības bloks vienfāzes iegremdējamam sūknim līdz 4 kW, 150 V-270 V maiņstrāvas, 30 A, Tense Art.nr.: MDK-03 Elektrodi (šķidruma līmeņa sensori) nav iekļauti komplektā
Tense jaunais vadības bloks MDK-03 ir izstrādāts, lai aizsargātu vienfāzes iegremdējamos sūkņus no visām iespējamām problēmām, kas var rasties ekspluatācijas laikā, tostarp no pārsprieguma un pārspriegumiem, ūdens trūkuma akā vai urbumā un sūkņa pārslodzes. Iebūvētās funkcijas ļauj arī uzraudzīt rezervuāra piepildījuma līmeni, iestatīt laika aizkavi avārijas situācijām, uzraudzīt pārsprieguma strāvu un attālināti ieslēgt un izslēgt sistēmu.
Tehniskā informācija: Darba spriegums: 150-270 V maiņstrāvas. Frekvence: 50 Hz Strāvas diapazons: 1-30 A Jaudas patēriņš: <6 W Šķidruma jutība: <50 kOhm Aizsardzības klase: IP20 Darba temperatūras diapazons: no -20 °C līdz +55 °C Kabeļa šķērsgriezums: Maks. 10 mm², elektrodi līdz 2,5 mm². Svars: 0,25 kg Uzstādīšanas augstums: mazāk nekā 2000 m
Kontroliera darbība
Pirms ierīces pievienošanas izlasiet sadaļu "Svarīgi!". Pievienojiet sensorus un sūkņa fāzes vadu ierīcei saskaņā ar datu lapā sniegto elektroinstalācijas shēmu un pēc tam pievienojiet barošanas avotu. Pārbaudiet, vai ierīces rūpnīcas iestatījumi atbilst jūsu sūkņa darbības parametriem. Ja nepieciešams, var mainīt šādus parametrus:
(P1) - Maksimālais pieļaujamais spriegums (230...270 V, rūpnīcas iestatījums 245 V).
(P2) - maksimālā pieļaujamā strāva (1...20 A, rūpnīcas iestatījums 5 A).
(P3) - minimālais pieļaujamais spriegums (150...210 V, rūpnīcas iestatījums 160 V).
(P4) - minimālā pieļaujamā strāva (1...20 A, rūpnīcas iestatījums 0 A)
(P5) - Bojājuma reakcijas aizkave (0...850 s, rūpnīcas iestatījums 2 s)
(P6) - Automātiskās atiestatīšanas laiks pēc strāvas kļūdas (OFF...850 s, rūpnīcas iestatījums OFF)
(P7) - strāvas reizinātājs palaišanas intervālam (1...10, rūpnīcas iestatījums 3) (P8) - palaišanas intervāla laiks (0...850 s, rūpnīcas iestatījums 10 s)
(P9) - Pašreizējās kļūdas automātiskās atiestatīšanas reižu skaits, pēc kura ierīce pāriet avārijas režīmā un prasa operatora iejaukšanos (VYP....200, rūpnīcas iestatījums VYP).
(P10) - augšējais sensora reakcijas aiztures laiks (ilgāka aizture nozīmē, ka sūknis ieslēgsies retāk, tādējādi pagarinot tā kalpošanas laiku) (0....850 min, rūpnīcas iestatījums 0 s min).
(P11) - norāda, vai elektrodi ir iegremdēti ūdenī: ja vērtība ir mazāka par 230, ir ūdens (sarkanais displejs norāda augšējo elektrodu, dzeltenais - apakšējo elektrodu).
(P12) - Programmē kontroliera pēdējā stāvokļa atmiņu pirms izslēgšanas (0...1, rūpnīcas iestatījums 1).
Pēc sākotnējās pieslēgšanas pie strāvas ierīce nogaida 4 sekundes, pēc tam analizē tīkla parametrus un to atbilstību iestatītajiem parametriem, pārbauda, vai akā ir ūdens, vai uzglabāšanas tvertnē ir vieta, un, ja kontrolieris ir režīmā "START" (deg zaļais indikators "START"), ieslēdz vadības kontaktus un iedegas augšējais zaļais indikators "sūknis". Displejos tiek parādītas pašreizējā sprieguma un strāvas vērtības.
Lai ieslēgtu šo režīmu, nospiediet START pogu.
Lai pārietu šajā režīmā, nospiediet STOP pogu. Šajā režīmā ierīce neveic regulēšanu un neiedarbina sūkni. Ņemiet vērā arī to, ka, ja plānojat izmantot līmeņa releju bez pludiņa sensora un tālvadības slēdža, pārliecinieties, ka "ON-OFF" un "FLATOR" spailēs ir novietoti džemperi; pretējā gadījumā regulators nedarbosies vai darbosies nepareizi.
Svarīgi!!! Pirms ierīces pievienošanas izlasiet šo nodaļu:

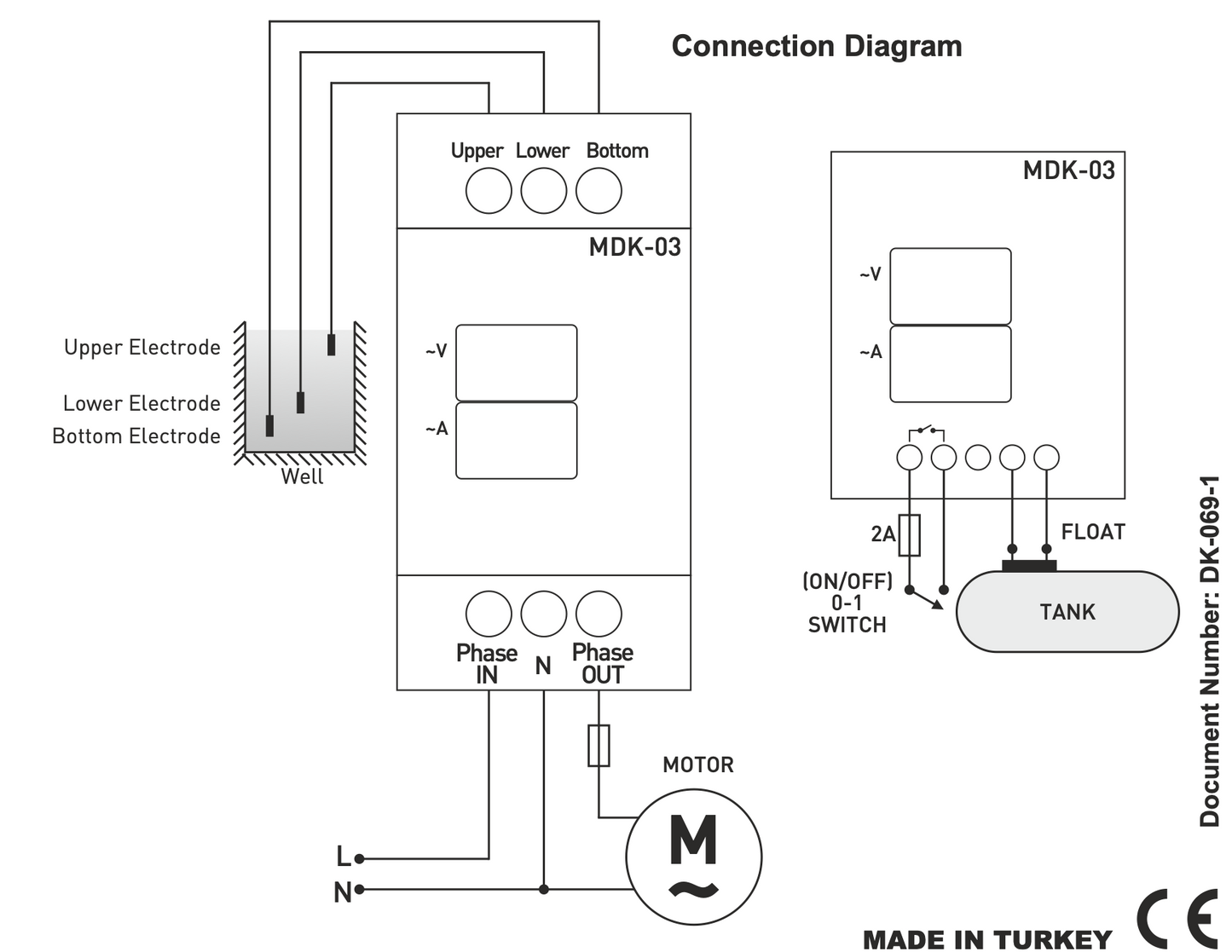

- Iegremdējamā sūkņa kontrolieris jāpievieno saskaņā ar elektroinstalācijas shēmu, kas sniegta izstrādājuma tehnisko datu lapā.
- Pārliecinieties, ka šķidrums, ko sūknis sūknē, nav uzliesmojošs vai sprādzienbīstams.
- Temperatūrai kontroliera uzstādīšanas vietā jābūt augstākai par 0 °C.
- Nekad nepievienojiet spriegumu kontroliera ieejām, lai pieslēgtu pludiņa sensoru.
|
- Pārliecinieties, ka sūkņa korpuss ir iezemēts, pretējā gadījumā var tikt bojāts sūkņa kontrolieris.
