Trīsfāzu uzraudzības relejs ar PTC vadības fāzes izslēgšanos/asimetriju/sekvenci

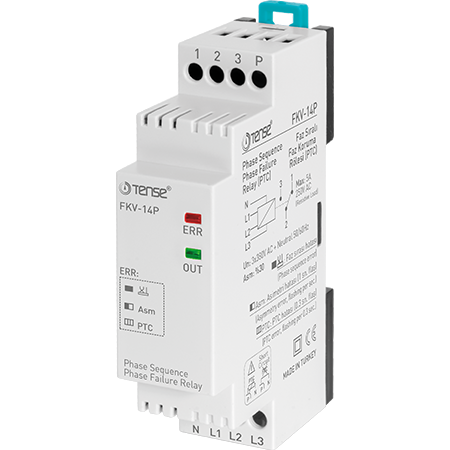

Trīsfāžu releji fāžu kontrolei ar izslēgšanās aizsardzību un tinumu temperatūras kontroli, TENSE - FKV-14P

Produkta apraksts

FKV-14P trīsfāžu fāžu kontroles relejs ir paredzēts trīsfāžu elektromotoru un iekārtu aizsardzībai pret kritiskiem bojājumiem elektrotīklā. Tas nodrošina vispusīgu fāžu klātbūtnes, fāzu atteices, fāzu traucējumu, asimetrijas (fiksēti 40 %), fāzu nepareizas secības un pārmērīgas motora tinuma temperatūras kontroli. Aprīkots ar neitrālo vadītāju un paredzēts uzstādīšanai uz DIN sliedes.

Galvenās funkcijas

• Pārbauda visu trīs fāžu klātbūtni

• Aizsardzība pret fāžu atteici

• Fāžu traucējumu (pārliekuma) noteikšana

• Fiksēta sprieguma asimetrijas kontrole 40%

• Aizsardzība pret nepareizu fāžu secību

• Motora tinuma temperatūras kontrole

• Optiskā stāvokļa indikācija (LED OUT)

• Automātiska darbības atjaunošana, kad parametri atgriežas atļautajā diapazonā

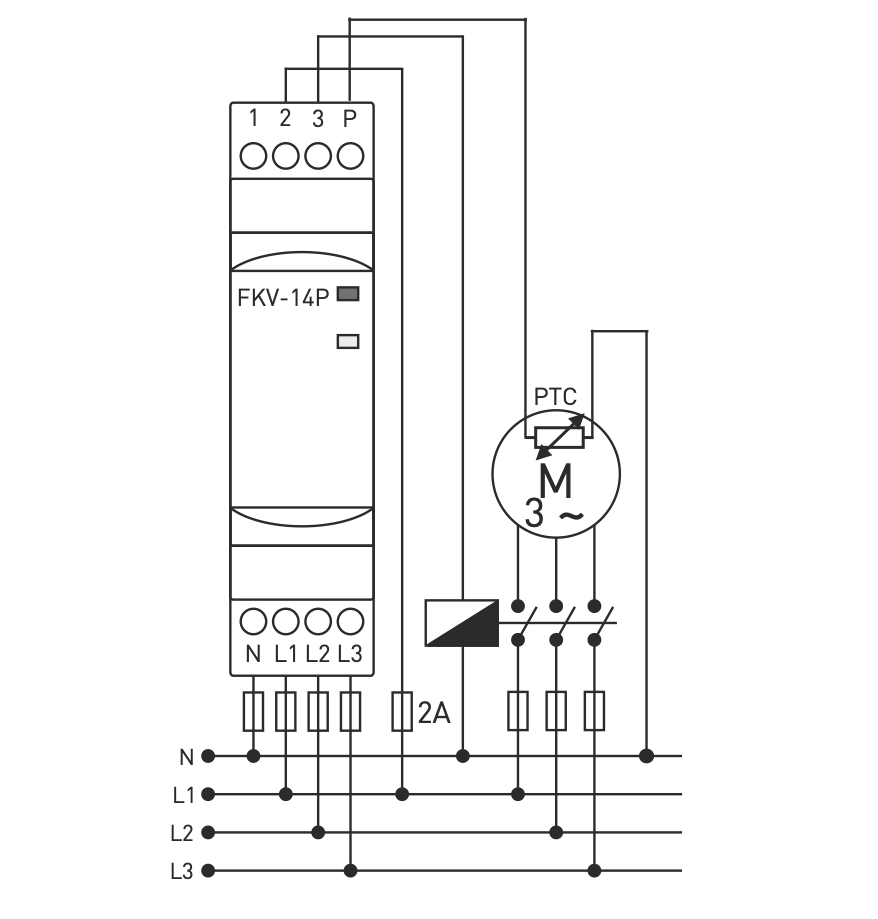

Darbības princips

• Normāla darbība: ja ir visi trīs tīkla spriegumi, fāžu secība ir pareiza un tinuma temperatūra nepārsniedz pieļaujamās robežas, ieslēdzas relejs (kontakti 15-18 ir aizvērti) un iedegas LED OUT.

• Sprieguma kļūda vai asimetrija: ja jebkuras fāzes spriegums atšķiras par vairāk nekā 40 %, kontakti 15-18 atveras un kontakti 15-16 ieslēdzas; OUT LED nedeg.

• Fāžu secības kļūda: relejs reaģē, atverot kontaktus un izslēdzot OUT LED.

• Pārsniegta tinuma temperatūra: relejs atslēdz izeju, līdz temperatūra atgriežas pieļaujamajās robežās.

• Darbības atjaunošana: Pēc parametru normalizēšanas relejs automātiski atgriežas darba stāvoklī.

Tehniskās specifikācijas

• Ierīces tips: fāzes uzraudzības relejs

• Fāžu skaits: 3 + N

• Asimetrija: 40% (fiksēta)

• Aizsardzība pret tinumu temperatūru: Jā

• Izejas kontakti: 15-18 (slēgti darbības laikā), 15-16 (slēgti bojājuma gadījumā)

• Indikācija: LED OUT

• Uzstādīšana: DIN sliede

• Ražotājs: TENSE (Turcija)

Priekšrocības

• Visaptveroša motora un elektroinstalācijas aizsardzība

• Stabila darbība, pateicoties fiksētai 40% asimetrijai

• Viegla uzstādīšana uz DIN sliedes

• Automātiska funkcijas atjaunošana bez operatora iejaukšanās

• Uzticama aizsardzība skarbos rūpnieciskos apstākļos

Tipiski lietojumi

• Trīsfāzu elektromotori

• Rūpniecisko sūkņu sistēmas

• Kompresori

• Ventilatori

• Mašīnas ar jutību pret sprieguma secību un kvalitāti
