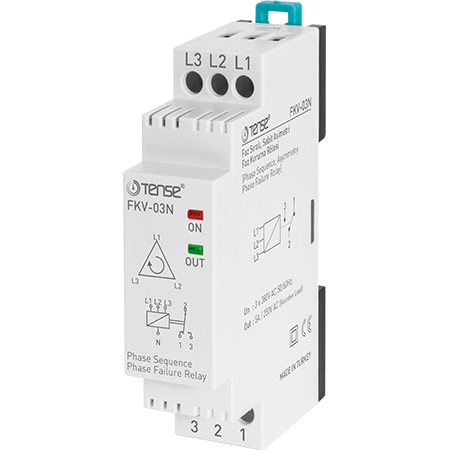

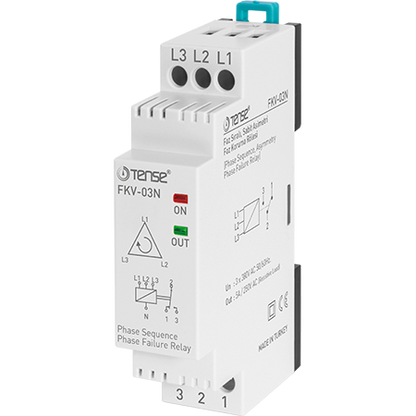

Fāzes vadības relejs FKV-03N - TENSE

Produkta apraksts:
FKV-03N ir trīsfāzu vadības relejs, kas paredzēts elektromotoru aizsardzībai pret fāzu nepareizu secību, fāžu traucējumiem un pārmērīgu asimetriju. Šim protokolam nav nulles vadītāja kontroles, un asimetrija ir fiksēta 40 % apmērā.

Šis relejs ir ideāli piemērots rūpnieciskiem lietojumiem, kur nepieciešama ātra un uzticama motoru aizsardzība pret bojājumiem, ko izraisa nepareizi savienojumi vai sprieguma svārstības.

Darbības algoritms

1. Normāla darbība:

   • Ir visas trīs fāzes.

   • Fāžu secība ir pareiza.

   • Sprieguma asimetrija ir pielaides robežās ≤ 40 %.

   • Releja ir darba stāvoklī - kontakti 2-3 ir aizvērti, indikatori PWR un RLY deg.

2. Bojāts stāvoklis:

   • Ja kādas fāzes spriegums pārsniedz pieļaujamās robežas vai fāžu secība ir nepareiza:

     • 2-3 kontakti atvienojas,

     • kontakti 1-2 ieslēdzas,

     • RLY indikators izslēdzas.

3. Atgriežas normālā stāvoklī:

   • Kad ir atjaunots pareizais spriegums un fāžu secība, relejs automātiski pārslēdzas atpakaļ darba stāvoklī.

Tehniskie parametri

• Barošanas spriegums: 3 × 380 V maiņstrāvas

• Pieļaujamā asimetrija: 40 % (fiksēta)

• Kontakts: SPDT, maks. 5 A / 250 V AC

• Indikācija: LED PWR un RLY

• Uzstādīšana: DIN sliede

• Darba temperatūra: no -20 °C līdz +55 °C

• Enerģijas patēriņš: <6 VA

• Svars: <150 g
