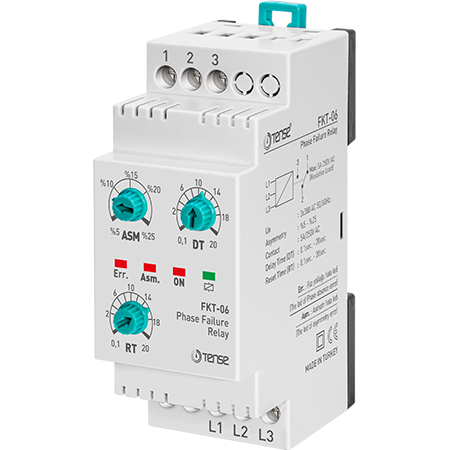

Fāžu aizsardzības relejs bez neitrālā vadītāja - ar asimetrijas kontroli un fāžu secības kontroli

Fāzes aizsardzības relejs ir paredzēts trīsfāžu motoru un citu ierīču, kas jutīgas pret sprieguma izmaiņām, aizsardzībai. Tas nodrošina drošu darbību pat nestabilā tīklā, uzraugot fāžu asimetriju, kontrolējot fāzu asimetriju, fāzu bojājumu kontroli un atsevišķos modeļos - pareizu fāžu secības kontroli.

Ierīce darbojas bez neitrālā vadītāja, kas ļauj to viegli uzstādīt rūpnieciskās sadales sistēmās.
Fāzes sprieguma kontroles diapazons: 240-500 V maiņstrāvas.

Pielietojums un darbības princips

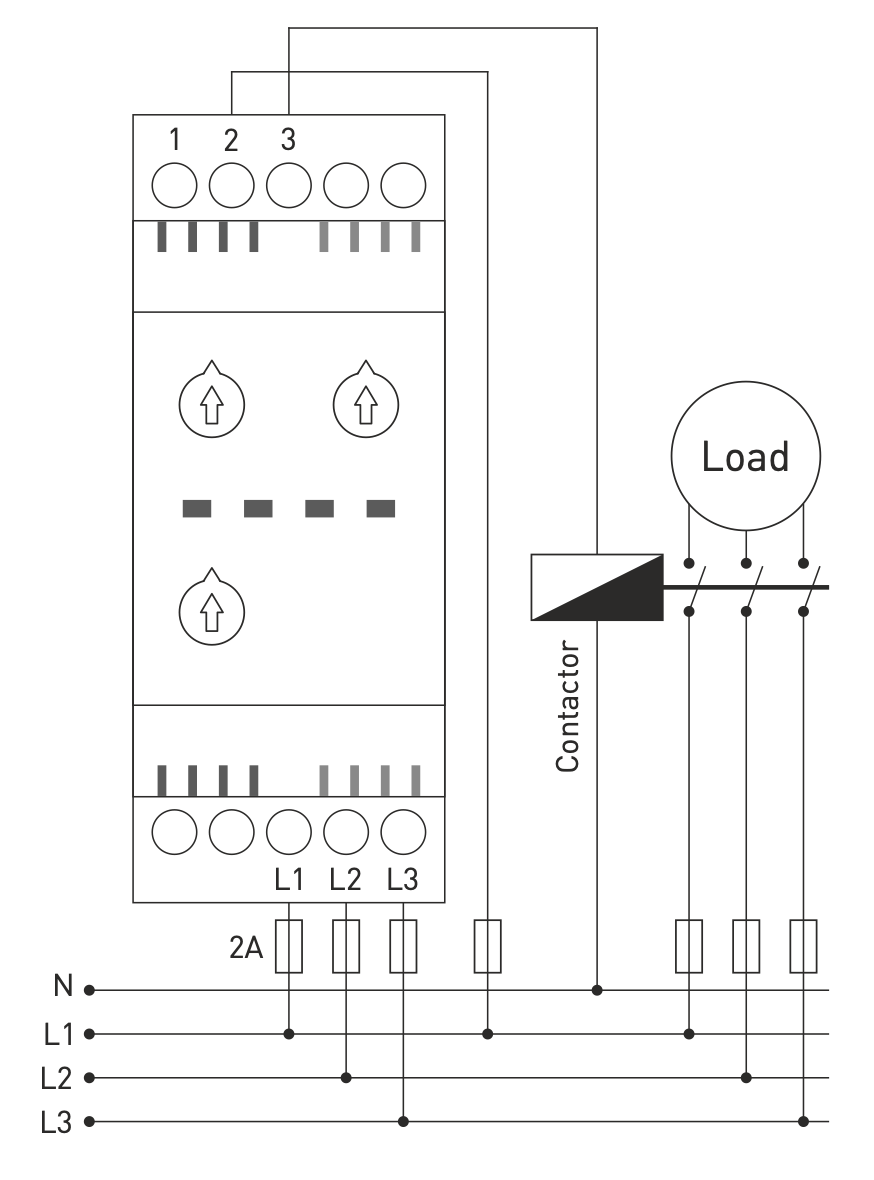

1. Pievienojiet releju saskaņā ar pievienoto shēmu.

2. Uzstādīt:

   • Pieļaujamā asimetrijas vērtība (%)

   • bojājuma aizture (DT)

   • atiestatīšanas laiks (RT)

3. Ja spriegums ir normālā diapazonā un asimetrija nepārsniedz iestatīto robežu, ieslēdzas relejs un iedegas RELÉ indikators.

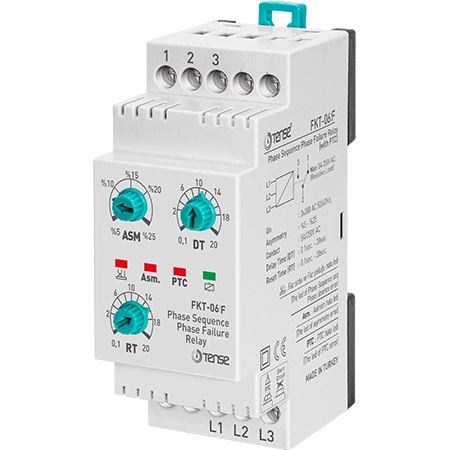

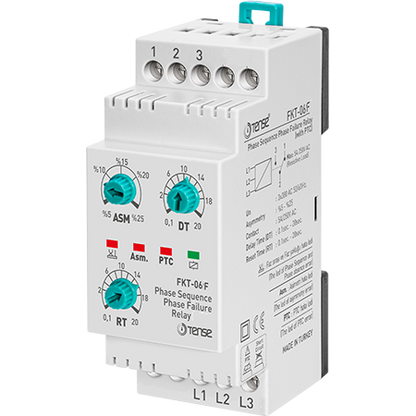

4. Versijām ar fāžu secības kontroli arī L1-L2-L3 secībai jābūt pareizai.

5. Ja kādas fāzes spriegums pārsniedz asimetrijas robežu, iedegas indikators ASM. (asimetrija ), un pēc DT aiztures relejs atslēdzas.

6. Kad spriegums atgriežas normālā līmenī, RT atiestatīšanas laiks tiek skaitīts uz leju. Pēc tam kļūme tiek izslēgta un relejs atkal aktivizēts.

Asimetrijas aprēķins

Asimetrijas noteikšanai izmanto šādu formulu:

Asimetrija = ((Maks. spriegums - Min. spriegums) / Maks. spriegums) × 100 %.

Piemērs:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

Šī vērtība jāpielāgo atkarībā no pievienotās slodzes veida.

Tehniskās specifikācijas
