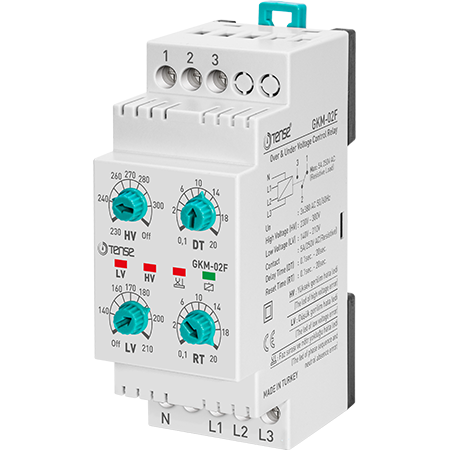

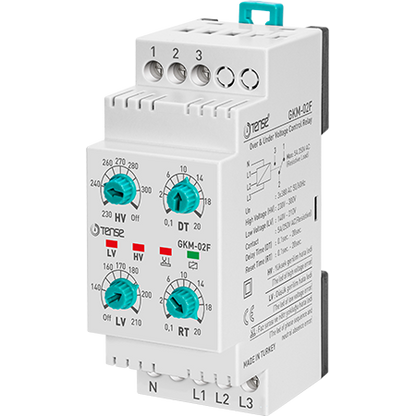

Trīsfāžu releji sprieguma kontrolei - GKM-02F (TENSE)

Pārsprieguma/pārsprieguma pazeminājuma uzraudzība - fāžu secības kontrole - nulles klātbūtnes pārbaude - 5 A izeja - 140-300 VAC

TENSE trīsfāžu uzraudzības relejs GKM-02F ir paredzēts trīsfāžu slodžu aizsardzībai pret bīstamām stāvokļa novirzēm barošanas tīklā. Ierīce uzrauga zemspriegumu, pārspriegumu, fāžu zudumu, nepareizu fāžu secību un neitrālā vadītāja bojājumu.
Ja tiek konstatēts bojājums, relejs nekavējoties atvieno izejas kontaktu, aizsargājot pieslēgto iekārtu.

Galvenās funkcijas

• Pārsprieguma (HV) uzraudzība:
  - reaģē uz iestatītā līmeņa pārsniegšanu jebkurā fāzē
  - iestatījumu diapazons: 230-300 VAC.

• Zemsprieguma uzraudzība (LV):
  - reaģē uz sprieguma kritumu jebkurā fāzē
  - iestatīšanas diapazons: 140-210 V maiņstrāvas.

• Regulējams reakcijas laiks (DT):
  - aizkavēta reakcija uz bojājuma stāvokli
  - diapazons: 0,1 s - 20 s

• Automātiska atiestatīšana - atgriešanās laiks (RT):
  - ieslēgšanās aizkave pēc sprieguma normalizēšanas
  - diapazons: 0,1 s - 20 s

• Fāžu secības un fāzu klātbūtnes uzraudzība
  - aizsardzība pret nepareizu fāzu secību
  - fāzu bojājumu noteikšana

• Neitrālā vadītāja (N) klātbūtnes uzraudzība
  - aizsardzība pret N vadītāja zudumu tīklā
  - atvienošana, ja barošanas spriegums nokrītas zem 88 V AC

• Histereze 3 %
  - ierobežo nevēlamu strauju pārslēgšanos sprieguma svārstību laikā.

• Optiskā signalizācija
  - LED indikatori statusa un bojājuma veida apzīmēšanai.

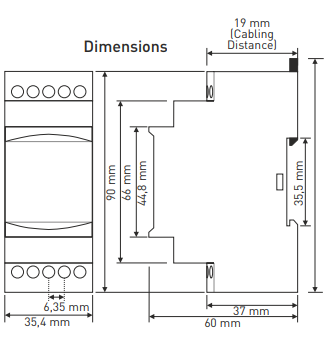

• Kompakts dizains, montāža uz DIN sliedes

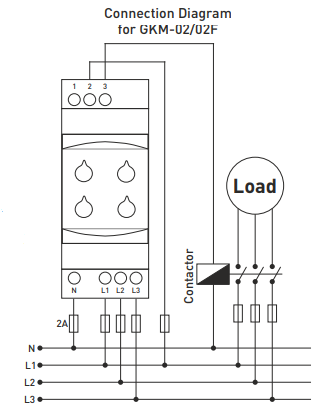

• Izejas kontakts:
  - NO + NC, sausais kontakts
  - 5 A slodze

Pielietojums

Relejs ir paredzēts, lai aizsargātu tādas ierīces kā:

• trīsfāzu motorus

• kompresori

• sūkņi

• gaisa kondicionēšanas iekārtas

• vispārējās rūpnieciskās un sadzīves slodzes

Aizsargā pret:

• pārspriegumu

• zemspriegums

• fāžu traucējumiem

• nepareiza fāžu secība

• neitrālā vadītāja zudumu

SVARĪGS PAZIŅOJUMS

Relejs NEREĢULĢĒ spriegumu!
Tas tiek izmantots tikai slodzes atslēgšanai bīstamu apstākļu laikā tīklā, nevis sprieguma stabilizēšanai vai kompensēšanai.
