Trīsfāzu pārsprieguma, zemsprieguma, secības/defektu kontroles trīsfāžu uzraudzības/aizsardzības releji

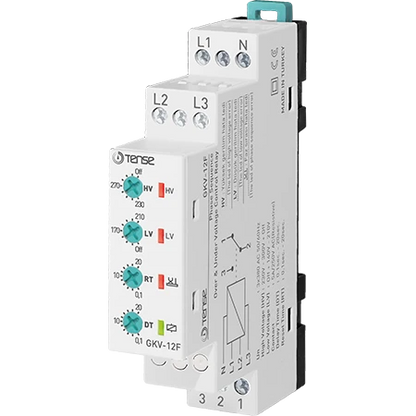

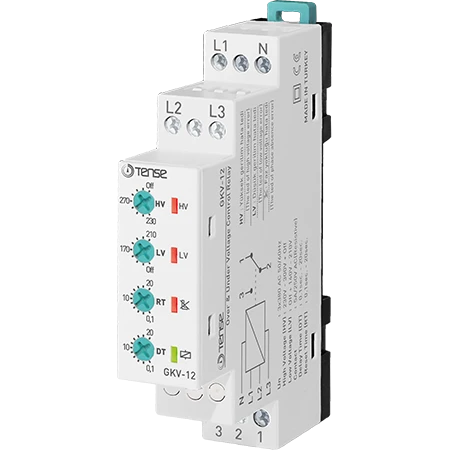

Sprieguma kontroles relejs ar aizkaves taimeri atgriešanai darba stāvoklī, paaugstināta un pazemināta sprieguma kontrole, minimālās un maksimālās sprieguma vērtības iestatīšana, ar fāžu secības kontroli GKV-12F, TENSE

Sprieguma uzraudzības releja darbības algoritms ir šāds:

Kad relejs ir pieslēgts pie barošanas sprieguma un sprieguma vērtības atbilst iestatītajām vērtībām, relejs tiek aktivizēts un iedegas releja LED (). Ja sprieguma vērtības pārsniedz iestatītās vērtības, iedegas atbilstošais kļūmes LED, tiek gaidīts aiztures laiks (DT), pēc kura relejs tiek deaktivizēts un releja LED aizdegas. Kad spriegums atgriežas normālās vērtībās, ierīce gaida atiestatīšanas laiku (RT), pēc kura tiek aktivizēts relejs un iedegas releja LED.

Nepieciešamie iestatījumi un kļūdu ziņojumi

• HV: augstsprieguma iestatījums, kad spriegums pārsniedz šo vērtību, iedegas HV LED.

• LV: zema sprieguma iestatījums, kad spriegums nokrītas zem šīs vērtības, iedegas LV LED.

• DT: aiztures laiks, gaidīšanas laiks pirms kļūdas ievadīšanas.

• RT: atiestatīšanas laiks, laiks, kas jānogaida, līdz relejs reaģē, kad spriegums atgriežas normālā stāvoklī.

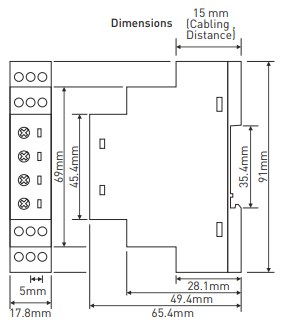

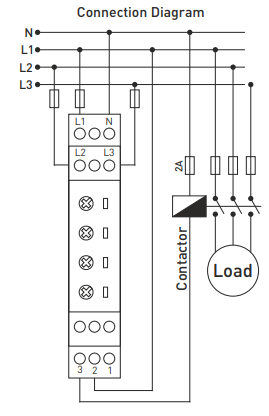

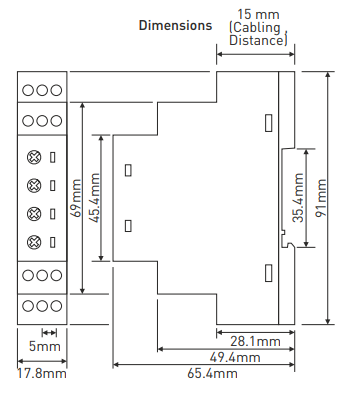

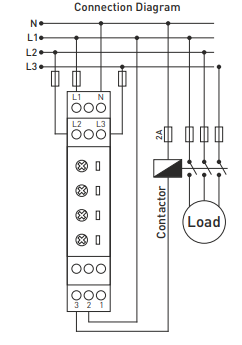

Releja aktivizēta: kontakti 2 un 3 aizvērti, 1 un 2 atvērti.
Releja deaktivizēta: kontakti 2 un 1 aizvērti, 3 un 2 atvērti.

Tehniskās specifikācijas

• Darba spriegums: 3 × 380 V maiņstrāvas, 50/60 Hz

• Nominālais darba spriegums: 220 VAC, 50/60 Hz

• Augstais spriegums: 230 V-300 V

• Zemspriegums: 140 V-210 V

• Aiztures laiks: 0,1 s - 20 s

• Atiestatīšanas laiks: 0,1 s - 20 s

• Darbības jauda: < 6 VA

• Darba temperatūra: -20 °C līdz +55 °C

• Displejs: 4 gaismas diodes

• Svars: 0,210 kg

• Kontakts: 5 A / 250 VAC (rezistīvā slodze)

• Darba augstums: < 2000 m

• Kabeļa diametrs: 1,5 mm²
