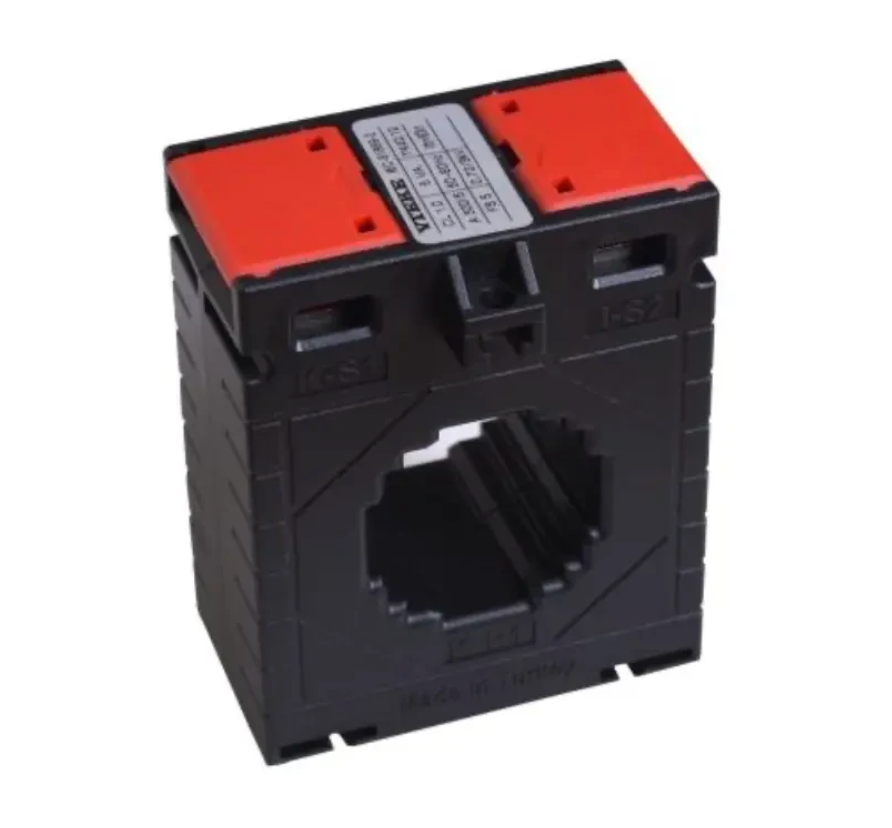

TK30 - Strāvas mērīšanas transformators 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Strāvas mērīšanas transformators 300/5 A - precizitātes klase 0,5S

Produkta apraksts

Bīdāmais strāvas mērīšanas transformators ir paredzēts sinusoidālu maiņstrāvu netiešai mērīšanai elektriskajās sistēmās.
Piemērots profesionālai lietošanai rūpniecībā, skaitītāju skapjos, mērīšanas un vadības sistēmās.
Montāža iespējama ar montāžas kājām KK0001 vai KK0002 (ietilpst komplektā).

Tehniskās specifikācijas

Elektriskie parametri

• Koeficients (konversija): 300/5 A

• Slodze: 1,5 VA

• Precizitātes klase: 0,5S

• Nominālā frekvence: 50-60 Hz

• Trieciena strāvas ierobežojums (FS): 5

• Testa spriegums: 3 kV / 1 minūte

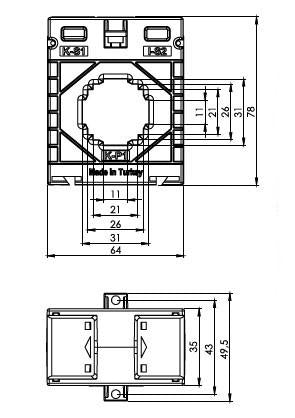

Mehāniskie parametri

• Primārais tinums (caurumu šķērsgriezums): 30 × 10 mm

• Apaļvadītājs: Ø 26 mm

• Korpuss: nedegošs, ugunsdrošs ABS

• Termināļu bloks:

  • Nenoņemams vāciņš

  • Piemērots liela šķērsgriezuma vadiem

  • Misiņa skavas lielākai drošībai

Uzstādīšana

• Montāžas tips: KK0001 vai KK0002

• Viegli uzvelkams uz vadītāja

Siltuma un ekspluatācijas īpašības

• Darba temperatūra: -25 °C līdz +85 °C

• Īslaicīga īsslēguma strāvas izturība (Ith): 60 × In

• Noturība pret nepārtrauktu strāvu (Id): 1,2 × In

Standarti

Izgatavots saskaņā ar:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2.
