Taimeris / Laika aiztures ieslēgšanas/izslēgšanas relejs / One Shot relejs

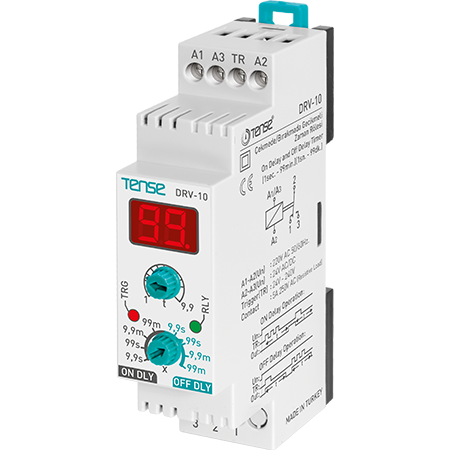

Digitālais laika relejs DRV-10 ar ieslēgšanas/izslēgšanas aizturi, displeju un vadības signālu

DRV-10 digitālais laika relejs DRV-10 ir universāla ierīce elektroiekārtu laika kontrolei. Tas ļauj iestatīt ieslēgšanas aizkavi vai izslēgšanas aizkavi diapazonā līdz 99 minūtēm. Releju iedarbina vadības signāls TR ievadā, un tas ir piemērots sadzīves, komerciāliem un rūpnieciskiem lietojumiem, kur nepieciešams precīzs laika iestatījums.

Relejam ir skaidri salasāms digitālais displejs, LED statusa indikators un universāls 230 V maiņstrāvas/līdzstrāvas vai 24 V maiņstrāvas/līdzstrāvas barošanas avots. Pateicoties tā šaurajai konstrukcijai, tas aizņem tikai minimālu vietu skapī.

Funkcijas un īpašības

Digitālais displejs
Ļauj viegli iestatīt un uzraudzīt atpakaļskaitīšanu. Rāda laiku sekundēs vai minūtēs atkarībā no izvēlētā režīma.

Divi darbības režīmi - ieslēgšanas aizkave un izslēgšanas aizkave
Releju var izmantot, lai aizkavētu ierīces ieslēgšanu vai izslēgšanu, pamatojoties uz vadības signālu.

Pārslēgšana, izmantojot TR ieeju
Laika funkcijas tiek aktivizētas ar TR (TRG) ieejas signāla augšupejošo malu.

LED indikācija
Divi LED indikatori norāda barošanas avota stāvokli un releja spoles stāvokli.

Universālais barošanas avots
- 230 V maiņstrāvas/līdzstrāvas (spailes A1-A2)
- 24 V maiņstrāvas/līdzstrāvas (spailes A2-A3).

Viegla uzstādīšana uz DIN sliedes
Kompaktais dizains (23 mm platumā) ļauj uzstādīt pat nelielos skapjos. IP20 aizsardzība.

Tehniskie parametri

• Laika diapazons: 1 s - 99 min

• Kontakts: 1× pārslēgšanas NO/NC, 5 A / 250 V AC

• LED indikācija: barošanas avots, releja spole

• Barošanas avots:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Uzstādīšana: 35 mm DIN sliede

• Aizsardzība: IP20

• Izmēri: 90 × 23 × 58 mm

Pielietojums:

Releju var izmantot:

• ventilatoru (tualete, vannas istaba), apgaismojuma aizkavēta ieslēgšana.

• motora palaišanas kontrolei

• aizkavēta kontaktoru pārslēgšana

• laika kontroles procesiem mājsaimniecībā un rūpniecībā

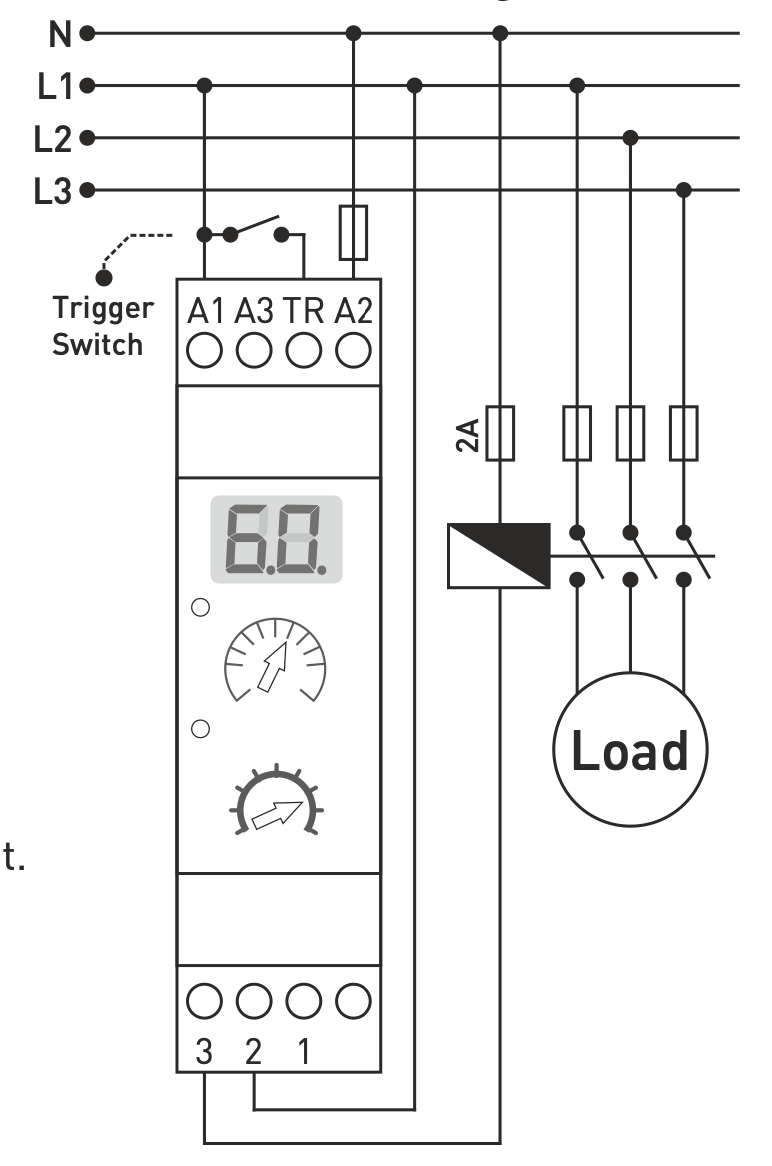

Kad tiek pievadīts signāls, tiek aktivizēta laika vadība atbilstoši izvēlētajam režīmam. Displejā ir redzams atpakaļskaitīšanas laiks.

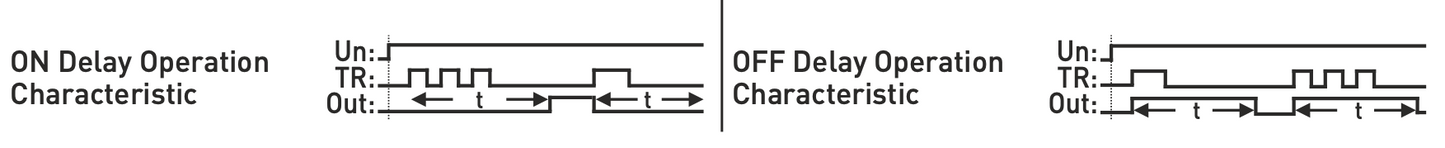

Darbības apraksts

ON Delay - aizkavēta ieslēgšana

• Pēc signāla augšupejošās malas TR ievadā sākas iestatītā laika atskaite.

• Pēc tam, kad laiks ir pagājis, ieslēdzas releja kontakts NO.

• Relejs paliek ieslēgts līdz nākamajai signāla augšupejošajai malai TRG ievadā.

• Displejā tiek parādīts atpakaļskaitīšanas laiks līdz ieslēgšanai.

Izslēgšanas aizkave

• Pēc signāla augšupejošās malas relejs ieslēdzas nekavējoties.

• Relejs paliek ieslēgtā stāvoklī tik ilgi, cik iestatīts taimerī.

• Displejā tiek rādīts atpakaļskaitīšanas laiks līdz izslēgšanai.
