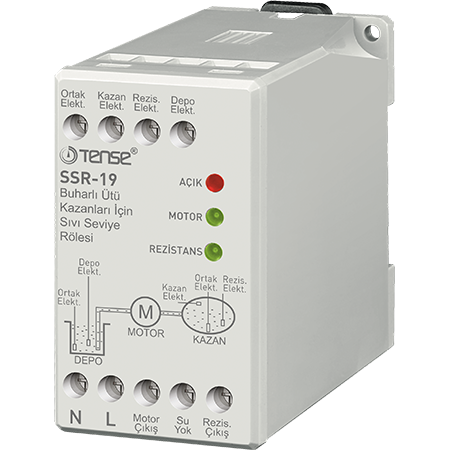

Releji ūdens līmeņa kontrolei katlā un tvaika ģeneratorā

Produkta apraksts

Ūdens līmeņa kontroles relejs ir paredzēts izmantošanai katlos, tvaika ģeneratoros un ūdens sildīšanas sistēmās, kur tas nodrošina automātisku elektriskās sildīšanas sistēmas izslēgšanu, ja tvertnē ir nepietiekams ūdens daudzums.
Tas novērš sildītāja "sauso" darbību, aizsargājot iekārtu un pagarinot tās kalpošanas laiku.

Ierīce darbojas ar divām neatkarīgām tilpuma sistēmām - TANK (akas/tvertnes ) un BOILER (katla/ sildītāja).

Iekārtas funkcijas

Tvertnes līmeņa kontrole (TANK)

• Kamēr ūdens līmenis ir virs TANK elektroda, sūknis darbojas (deg indikators "motora darbība").

• Ja ūdens līmenis nokrīt zem TANK elektroda, sūknis izslēdzas.

Katla/ sildītāja līmeņa kontrole (BOILER)

• Kad ir sasniegts BOILER sensora līmenis, sūknis izslēdzas - tvertne ir pilna.

• Ja līmenis boilerī nokrītas zem BOILER elektroda, ieslēdzas 10 sekunžu aizture, pēc kuras sūknis automātiski ieslēdzas un papildina ūdens krājumu.

Elektriskā ūdens sildīšanas kontrole (RES Elect)

• Kad ūdens boilerī sasniedz RES Elect līmeni, sildītājs ieslēdzas (indikatora lampiņa nedeg).

• Ja ūdens līmenis samazinās zem RES Elect, sildītājs izslēdzas un iedegas indikatora lampiņa.

Šī funkcija aizsargā sildītāju no pārkaršanas vai iznīcināšanas, kad tvertne ir tukša.

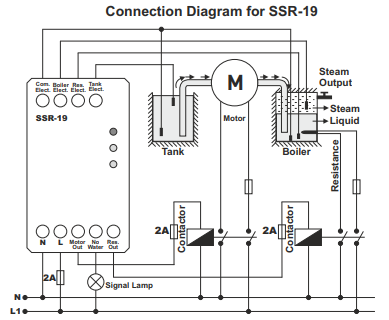

Elektroinstalācija (pārskats)

• Com Elect - kopējais elektrods (jāpievieno tvertnes/kuģa metāla korpusam; ja tas nav vadošs, izmantojiet atsevišķu elektrodu).

• Tank Elect - akas/rezervuāra līmeņa elektrods

• Boiler Elect - katla līmeņa elektrods

• Res Elect - sildītāja vadības elektrods

• Res Out - sildītāja savienojuma izeja

• Water Not - izejas signāllampiņai (nav ūdens)

Svarīgs paziņojums

• Elektrodi nav iekļauti komplektā - tie ir jāpiesaka atsevišķi.

• Mēs arī iesakām iegādāties 3 gab. 2 A jaudas slēdžus, lai aizsargātu ieejas un izejas ķēdes.

• Pieslēdziet releju precīzi saskaņā ar ražotāja shēmu.

• Ja kontaktligzda nav vadītspējīga, jāizmanto speciāls kopējais elektrods.

Tehniskie parametri

• Nominālais spriegums: 220 V maiņstrāvas

• Darba sprieguma diapazons: 90-110%

• Frekvence: 50/60 Hz

• Jaudas patēriņš: < 3 VA

• Darba temperatūra: -40...+50 °C

• Savienojums: skrūvējamās spailes

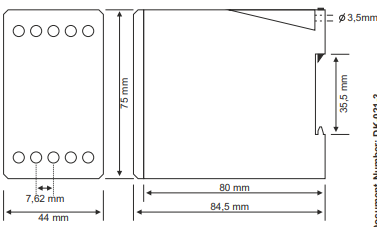

• Montāža: DIN sliede vai montāžas panelis

• Releja ūdens līmeņa kontrolei

• Dokumentācija / elektroinstalācijas shēma
  (elektrodi nav iekļauti komplektā)
