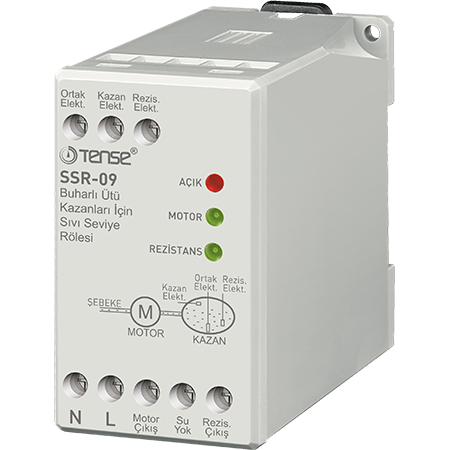

Ūdens līmeņa kontroles relejs vienai tvertnei ar sildītāja aizsardzību - Tense SSR-09

Produkta apraksts

Tense SSR-09 relejs ir mūsdienīgs bloks, kas paredzēts automātiskai ūdens līmeņa kontrolei katlos, akumulācijas tvertnēs un ūdens sildītājos.
Tas nodrošina drošu ūdens padevi, savlaicīgu sūkņa izslēgšanu un, pats galvenais, efektīvu elektriskā sildītāja aizsardzību pret sausu darbību.

Ierīce izmanto kapacitatīvos elektrodus, lai uzraudzītu ūdens līmeni, un automātiski kontrolē sūkni un sildītāju atbilstoši pašreizējai situācijai tvertnē.

Galvenās priekšrocības

• Gan katla, gan sildītājaaizsardzība pret sauso darbību - pagarina iekārtas kalpošanas laiku.

• Automātiska ūdens līmeņa kontrole: sūknis ieslēdzas, kad ūdens līmenis ir zems, un izslēdzas, kad tas sasniedz augstāko līmeni.

• Sildītāja aizsardzība - ja sildītājā nav ūdens, ierīce nekavējoties bloķē tā barošanu.

• Sūkņa un sildītājadarbības LED indikācija, lai viegli pārbaudītu stāvokli.

• Viegla uzstādīšana - montāža uz DIN sliedes, caurspīdīgi skrūvju spailes.

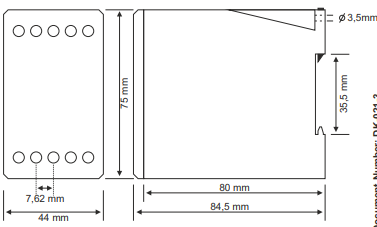

• Kompakti izmēri, mazs patēriņš.

• Plašs darba sprieguma diapazons 170-260 V maiņstrāvas - stabila darbība pat strāvas svārstību laikā.

Darbības princips

SSR-09 darbojas ar diviem elektrodiem, kas atrodas tvertnē:

1. apakšējais elektrods (minimālais līmenis)

   • Ja ūdens līmenis nokrīt zem šī elektroda, relejs aktivizē sūkni un sāk sūknēt ūdeni.

2. Augšējais elektrods (maksimālais līmenis)

   • Ja tiek sasniegts augšējais līmenis, relejs automātiski izslēdz sūkni.

3. Aizsargelektrods pie sildelementa

   • Ja sildītājā nav ūdens, relejs atslēdz sildītāja barošanu un novērš pārkaršanu.

Šī inteliģentā loģika nodrošina drošu un ekonomisku visas sistēmas darbību.

Izmantojot

• Elektriskie boileri un akumulācijas ūdens sildītāji

• Apkures sistēmas ar akumulācijas tvertni

• Mājsaimniecības un rūpnieciskās ūdens uzglabāšanas tvertnes

• Ūdensapgādes un sūknēšanas sistēmas

• Dzeramā vai sadzīves ūdens tvertnes

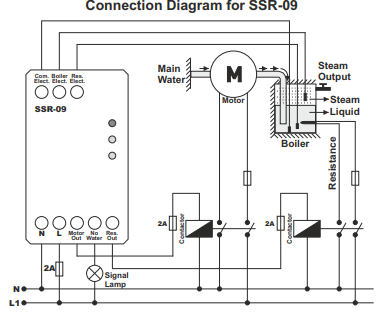

Uzstādīšana un pieslēgšana

• Montāža uz standarta DIN sliedes skapī.

• Savienojums, izmantojot skrūvju spailes.

• Elektrodi jāuzstāda tvertnē vajadzīgajā līmenī.

• Lai nodrošinātu stabilu darbību, ražotājs iesaka izmantot vismaz 2,5 mm² lielus vadus.

Piezīme: Elektrodi (līmeņa zondes) nav iekļauti komplektā, un tie ir pasūtāmi atsevišķi.
