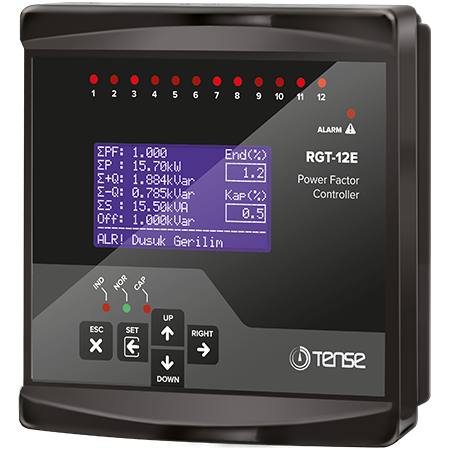

Jaudas koeficienta kontrolieris 12 soļu + TCR ar 2,9" grafisko LCD displeju (TENSE) - RGT-12E

TENSE reaktīvās jaudas kontrolieris RGT-12E ir pilnībā automātisks un ļoti precīzs kontrolieris, kas paredzēts optimālai kompensācijas posmu kontrolei energosistēmās. Ar digitālo mērīšanu, inteliģentiem algoritmiem un grafisko LCD displeju tas nodrošina stabilu jaudas koeficientu, efektīvu reaktīvās jaudas kontroli un kompensācijas iekārtu aizsardzību.

Galvenās iezīmes un funkcijas

Automātiska kompensācijas posmu noteikšana

Kontrolieris pats sevi konfigurē pēc ieslēgšanas:

• Automātiski nosaka pieslēgto kondensatora pakāpju lielumu.

• ir iespējams ievadīt parametrus arī manuāli.

• sistēma nepārtraukti pārbauda katra posma stāvokli

Inteliģenta pārslēgšanas kontrole

Kontrolieris ieslēdz un izslēdz pakāpes tā, lai:

• ar minimālu pārslēgumu skaitu tiek sasniegts stabils jaudas koeficients

• atsevišķas pakāpes tiek noslogotas vienmērīgi

• priekšroka tiek dota kondensatoriem ar vismazāko atlikušo lādiņu

• vienlaikus tiek pārbaudīts katras pakāpes stāvoklis (bojājumi, jaudas maiņa, noņemšana un atkārtota pievienošana)

TCR (tiristora komutējamā reaktora) atbalsts

Kontrolieris nodrošina kompensāciju vadību ar tiristoru komutējamiem reaktoriem, kas ir ideāli piemērots:

• Rūpnieciskiem lietojumiem

• dinamiskai kompensācijai

• sistēmām ar biežām slodzes izmaiņām

progresīviem mērījumiem un analīzei

• Harmonisko spriegumu un strāvu mērīšana līdz pat 31. harmoniskajai.

• Kopējās enerģijas uzraudzība (imports/eksports)

• THD-V un THD-I mērījumi katrai fāzei

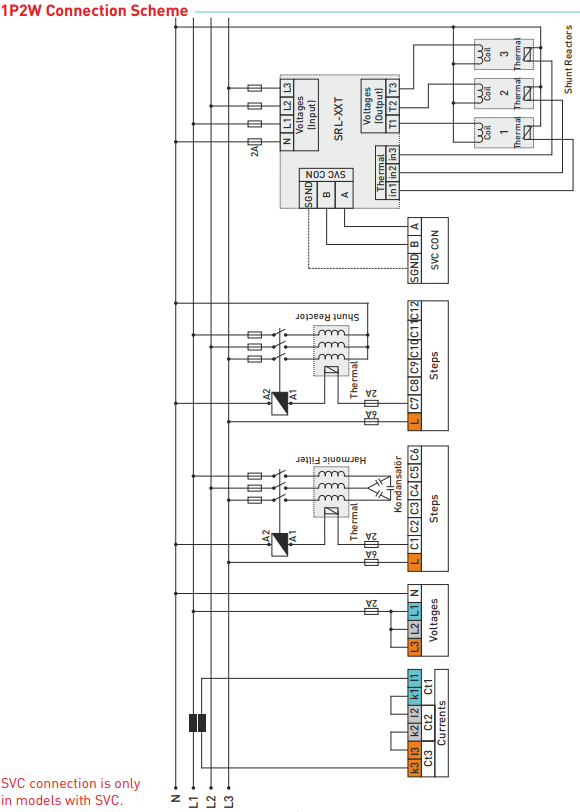

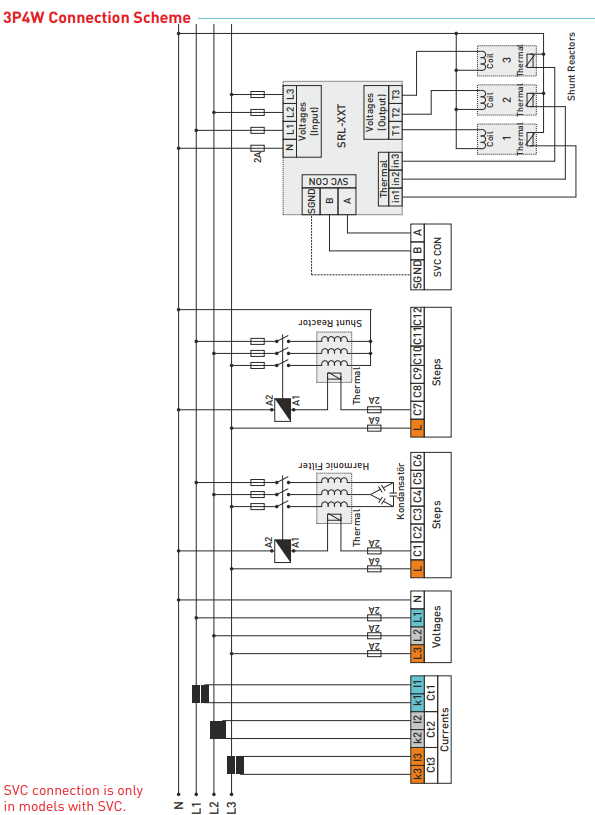

• Jaudas analīzes ģenerēšana (20 paraugi pa 9999 min) - ļoti noderīgi, projektējot kompensācijas mezglusLeņķainskompensācijas elementu vadu savienojums.

Pielietojuma iespējas:

• vienfāzes kondensatori

• divfāžu kondensatori

• trīsfāžu kondensatori

• šunta reaktori

Regulējamas laika funkcijas

Var iestatīt:

• iejaukšanās laiku

• izlādes laiks

• nostabilizācijas laiks
  Tas ļauj precīzi pielāgot vadību darbības raksturam.

Ģeneratora funkcijas

Regulatoram ir:

• ģeneratora vadības ieeja

• ģeneratora barošanas kompensācijas funkcija

Tehniskās īpašības (īss pārskats)

• 12 releju kompensācijas izejas

• TCR atbalsts

• Grafiskais LCD displejs 2,9"

• Automātiska posma noteikšana

• Harmonikas mērīšana līdz 31. kārtas līmenim

• Enerģijas statistika un vēsture

• THD-V / THD-I

• Vienfāzes, divfāzu un trīsfāzu posmu atbalsts

• Programmējams izslēgšanas, ieslēgšanas un izlādes laiks

• Aizsardzība pret bojājumiem posmos
