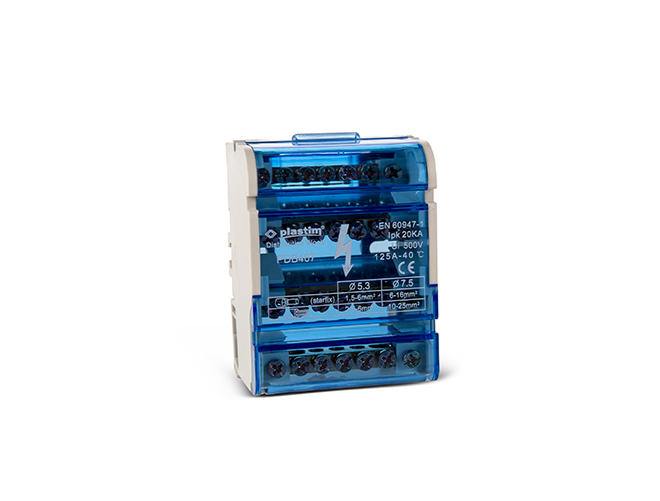

PDB407 fāzu atdalīšanas termināļu bloks

Termināļu bloks fāžu atdalīšanai uz DIN sliedes, Plastim, ražots Turcijā.

Plastim četru polu sadales bloks tiek izmantots drošai, strukturētai un vietu taupošai trīs fāžu un neitrālā vadītāja (3P+N) atzarošanai jaudas sadales paneļos. Komplektā ir četras atsevišķas, galvaniski izolētas misiņa kopnes (4 pole), katra ar 7 pieslēguma punktiem ar diviem dažādiem diametriem, kas nodrošina drošu galveno barošanas avotu un izejošo ķēžu nostiprināšanu. Caurspīdīgs atvāžams aizsargvāciņš ļauj nekavējoties vizuāli pārbaudīt savienojumu stāvokli, vienlaikus nodrošinot drošu aizsardzību pret nejaušu kontaktu. Bloks ir paredzēts ātrai piestiprināšanai pie standarta DIN 35 mm atbalsta sliedes vai montāžai ar skrūvēm uz montāžas plāksnes.

Tehniskie parametri

• Izstrādājuma tips.

• Polu skaits: 4 (ideāli piemērots trīsfāzu sistēmām ar nulles vadu).

• Nominālā strāva: 125 A

• Skavu skaits uz vienu polu: 7

• Kopējais spaiļu skaits: 28 (4×7)

• Terminālu konfigurācija uz polu: 5× ø 5,3 mm + 2× ø 7,5 mm

• Savienojuma veids: skrūvju savienojums

• Montāžas metode: DIN 35 mm montāžas sliede / montāžas plāksne

Izmēri

• Garums: 65,0 mm

• Platums: 89,5 mm

• Augstums: 50,0 mm
