TENSE fāžu aizsardzības relejs - regulējama asimetrija 5-50 %

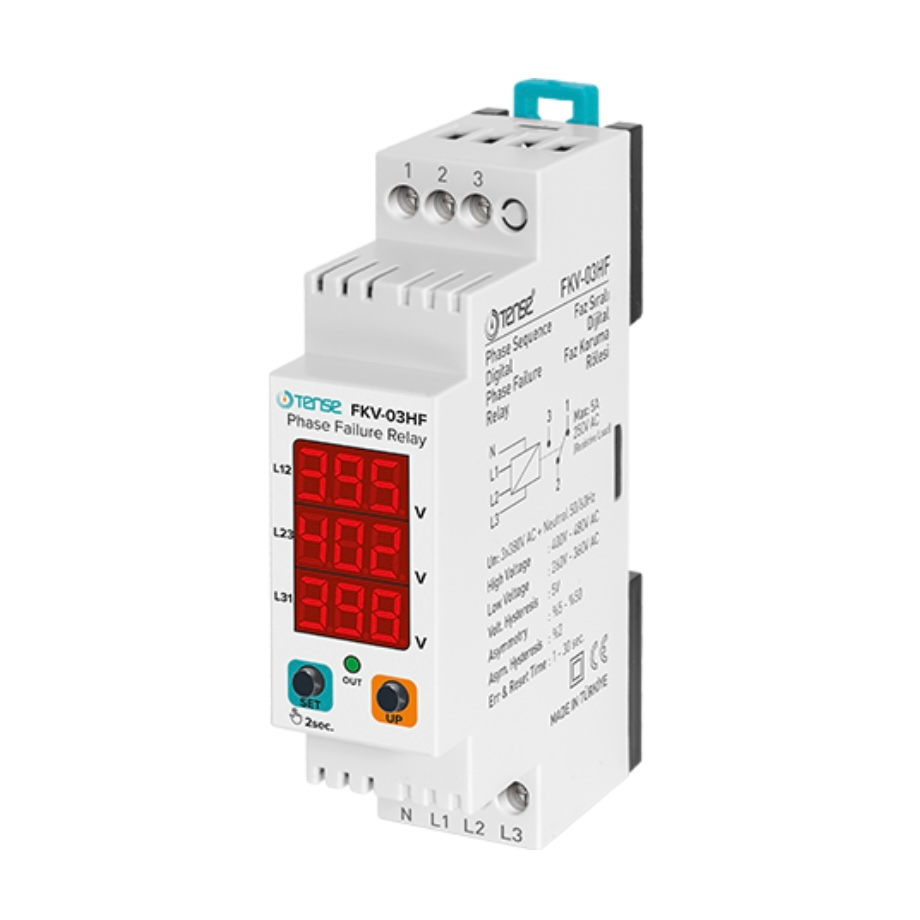

TENSE (Turcija ) fāžu aizsardzības relejs ir paredzēts trīsfāzu elektromotoru un citu trīsfāzu iekārtu aizsardzībai pret bojājumiem elektrotīklā. Ierīce pārbauda pareizu fāžu secību, fāžu asimetriju, zemspriegumu, pārspriegumu un nodrošina drošu slodzes atvienošanu, ja tiek pārsniegtas noteiktās robežas.

Pateicoties plašajam iestatījumu diapazonam, relejs ir piemērots lielākajai daļai rūpniecisko un komerciālo lietojumu, īpaši tur, kur nepieciešama precīza un stabila motoru aizsardzība.

Galvenās iezīmes

• Fāžu secības kontrole - aizsardzība pret nepareizu elektroinstalāciju.

• Regulējama asimetrija: 5% - 50%.

• Regulējams zemspriegums: 260-360 V maiņstrāvas.

• Regulējams pārspriegums: 400-480 V maiņstrāvas.

• Regulējams kļūdas aiztures laiks (Err In): 1-30 s.

• Regulējams atjaunošanās laiks (Err OUT): 1-30 s.

• Skaidra indikācija 3 × 3 segmentu displejā.

• Augsta precizitāte un ātra reakcija uz tīkla bojājumiem.

• Uzstādīšana uz standarta DIN sliedes.

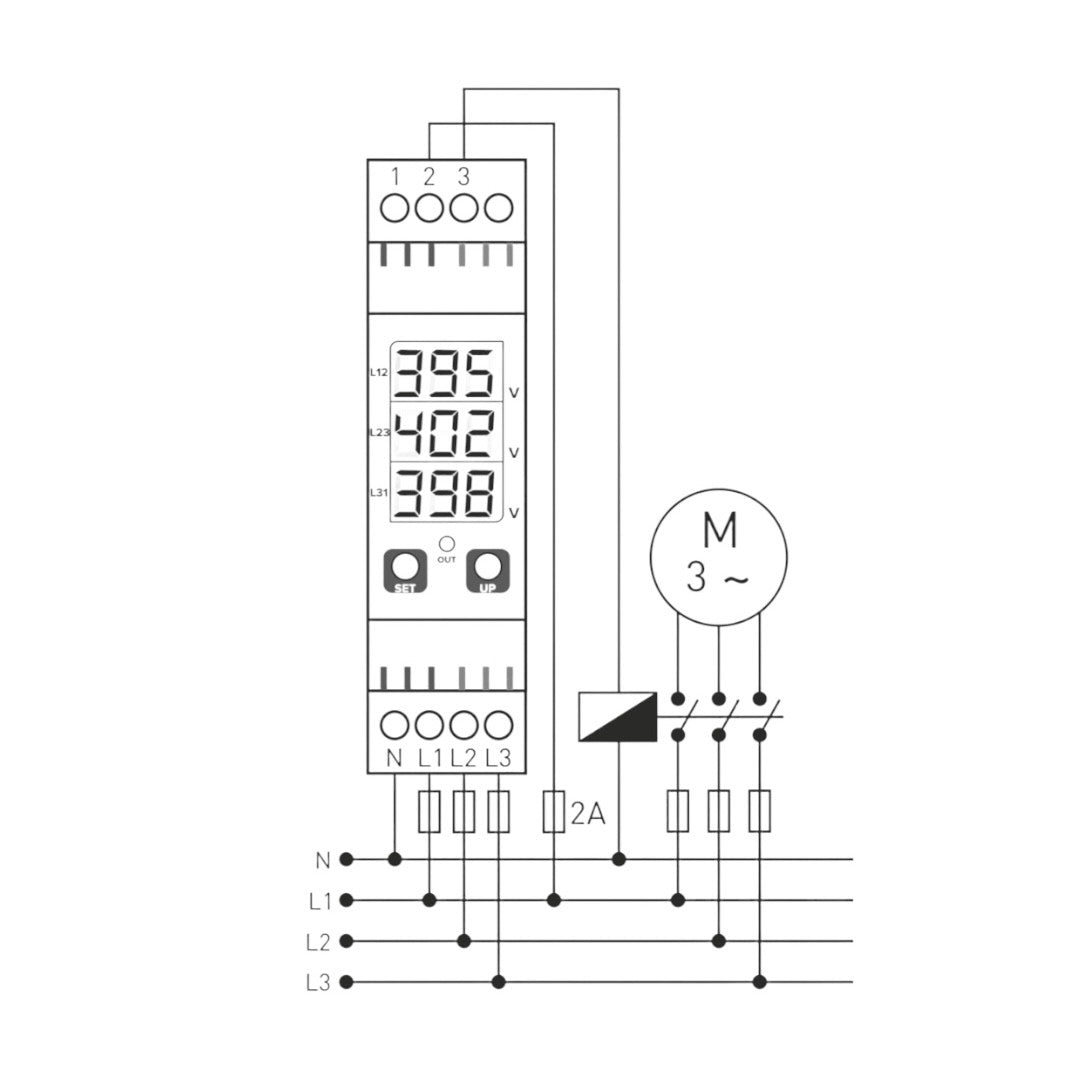

Darbības principi

Normāla darbība

Ja visi fāžu spriegumi ir robežās un fāžu secība ir pareiza:

• relejs ieslēdzas,

• iedegas OUT indikators.

Augsta sprieguma kļūda (H)

• Ja fāze pārsniedz iestatīto robežu → tiek gaidīts Err In laiks, tiek parādīts H.

• Relejs izslēdzas, indikators OUT nedeg.

• Kad 5 V nokrītas zem iestatītās vērtības, Err OUT sāk darboties, relejs atkal ieslēdzas.

Zema sprieguma kļūda (L)

• Kritums zem iestatītās robežas → Err In gaida, tiek parādīts L.

• Releja izslēdzas.

• Kad spriegums paaugstinās par 5 V virs robežvērtības → Err OUT gaidīšana, ieslēdzas relejs.

Fāzes asimetrija (Asy)

• Ja sprieguma starpība starp fāzēm pārsniedz iestatīto robežvērtību (5-50%):

  • Pēc Err In laika tiek parādīts ASy, relejs tiek deaktivizēts.

• Ja asimetrija samazinās zem (iestatītais slieksnis - 2%) → Err OUT gaidīšanas laiks, ieslēdzas relejs.

Fāžu secības kļūda (pHs)

• Ja rodas fāzu secības kļūda, relejs gaida Err In, pēc tam tiek parādīts pHs.

• Releja izslēdzas un paliek izslēgta, līdz tiek atjaunota pareizā secība.

• Kad fāžu secība ir novērsta, parādās Err OUT, un relejs ieslēdzas.

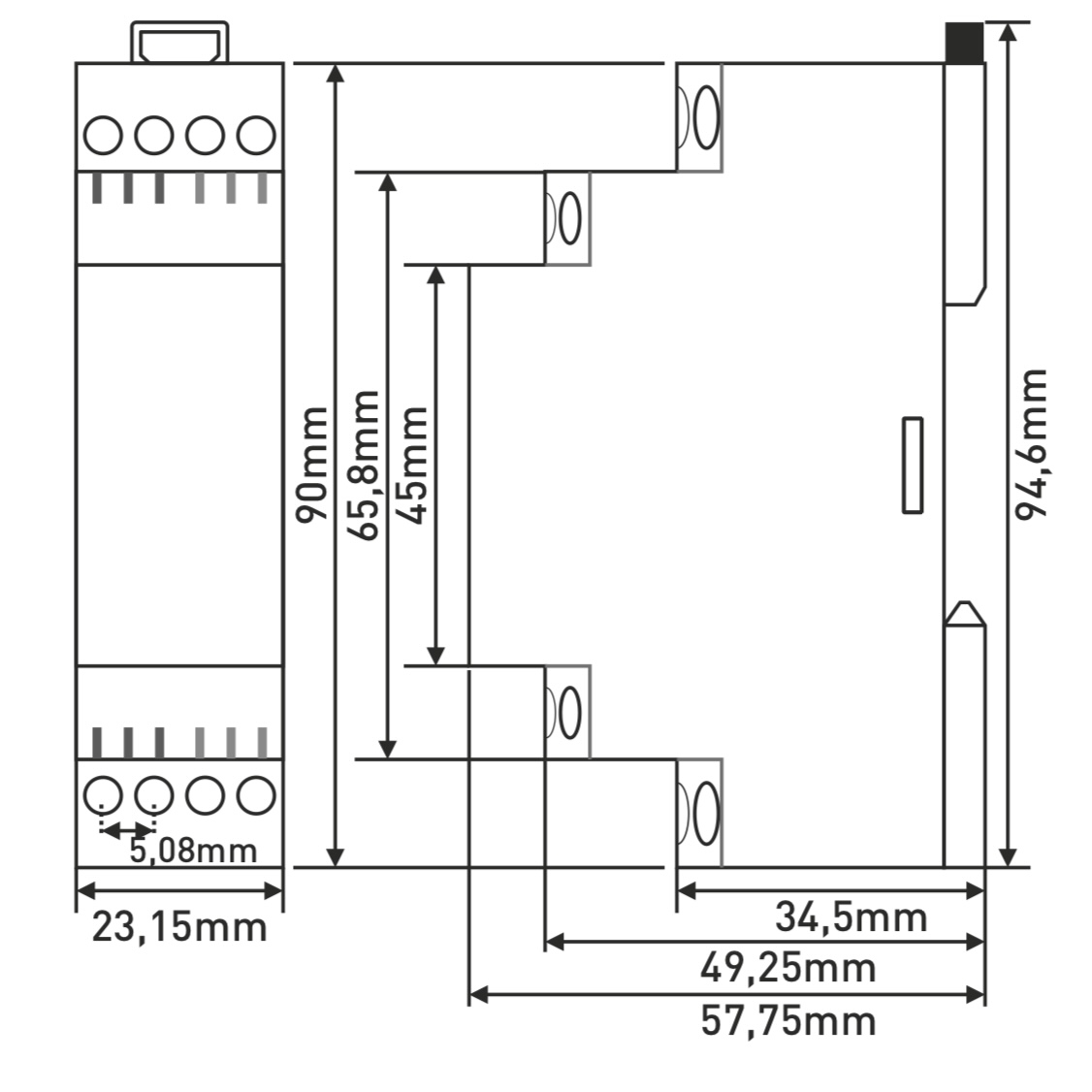

Tehniskie parametri
