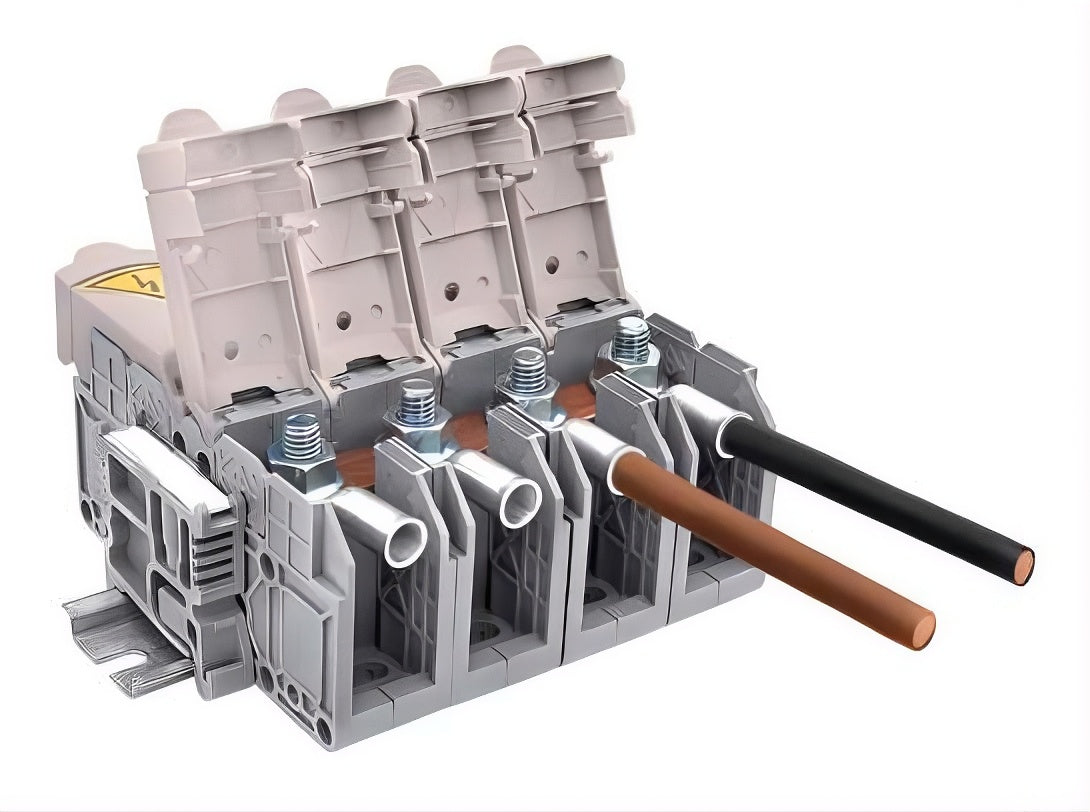

MRK 25 mm² spaiļu bloks montāžai uz sliedes (ar vāku)

Iebūvējamais termināļu bloks ar aizsargvāciņu DIN sliedes montāžai, ONKA

Izturīgais MRK sērijas industriālais sērijas industriālais termināļu bloks ar nominālo šķērsgriezumu 25 mm² ir paredzēts drošam un uzticamam strāvas vadu savienošanai sadales skapjos. Termināļu bloks ir aprīkots ar M6 metrisko skrūvju mehānismu, kas nodrošina stabilu un augstu spiedienu, lai līdz minimumam samazinātu pārejas pretestību pie pilnas strāvas slodzes 101 A. Konstrukcijā ir iebūvēts izolācijas vāks, lai uzlabotu operatora drošību un pasargātu no nejaušas saskares ar aktīvajām daļām. Skavas pamatne nodrošina ātru un drošu montāžu uz standarta DIN 35 mm atbalsta sliedes.

Tehniskie parametri

• Izstrādājuma tips.

• Nominālais vadu šķērsgriezums: 25 mm².

• Nominālais spriegums: 1000 V

• Nominālā strāva: 101 A

• Skrūves izmērs: M6 (skrūvju savienojums)

• Montāžas metode: montāžas sliedes DIN 35 mm

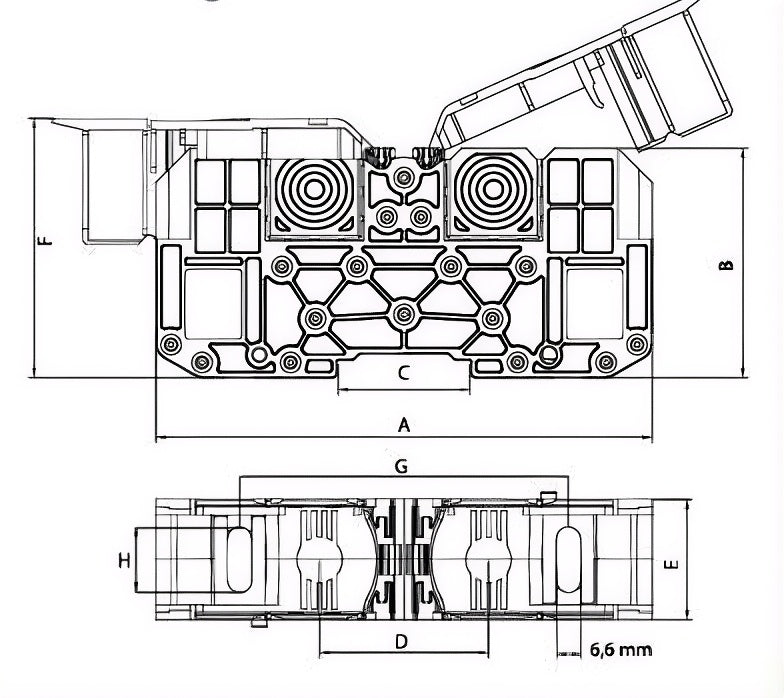

Izmēri

• A izmērs: 107,0 mm

• B izmērs: 50,8 mm

• Izmērs C: 35,0 mm

• Izmērs D: 40,0 mm

• Izmērs E: 27,0 mm

• F izmērs: 58,5 mm

• Izmērs G: 76,5 mm

• H izmērs: 16,3 mm
