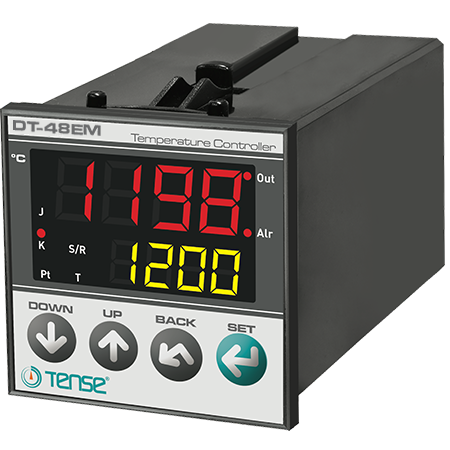

Detalizēts apraksts - Paneļa temperatūras kontrolieris DT48-EM, PID un ieslēgts/izslēgts

Produkta apraksts

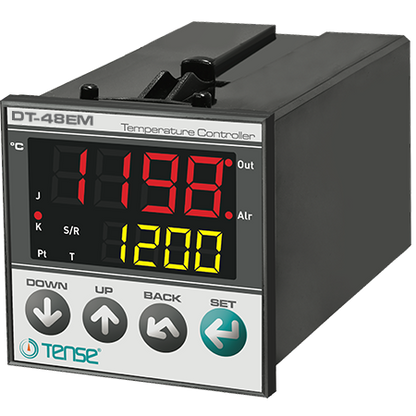

Paneļa temperatūras kontrolieris DT48-EM ir vienkanāla kontrolieris, kas paredzēts apkurei ar universālu ieeju. Tas atbalsta Pt100 pretestības sensoru un J, K, T, R, S termopārus.
Tam ir divu rindu, labi salasāms displejs:

• Augšējā sarkanā līnija - 9 mm cipari

• Apakšējā dzeltenā līnija - 7 mm cipari

Kontrolieris nav piemērots dzesēšanas kontrolei.

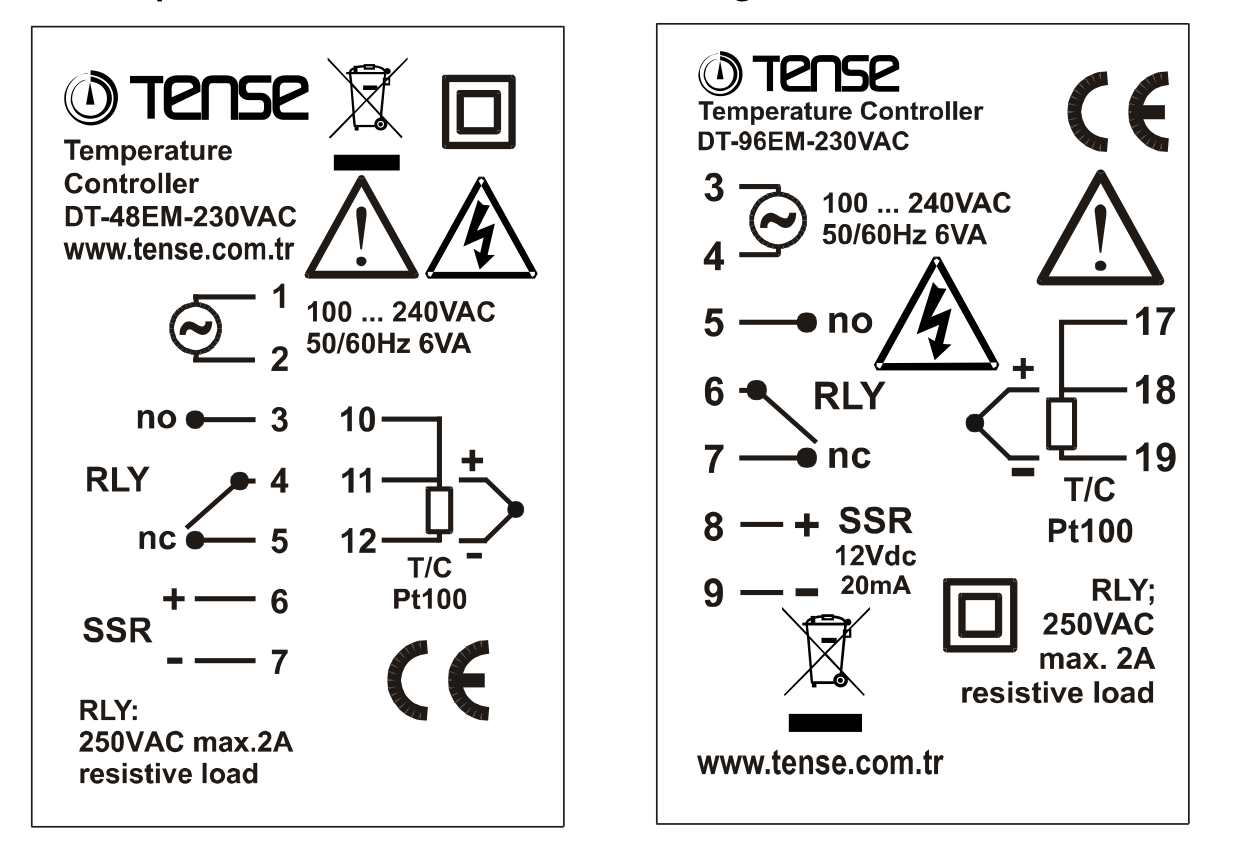

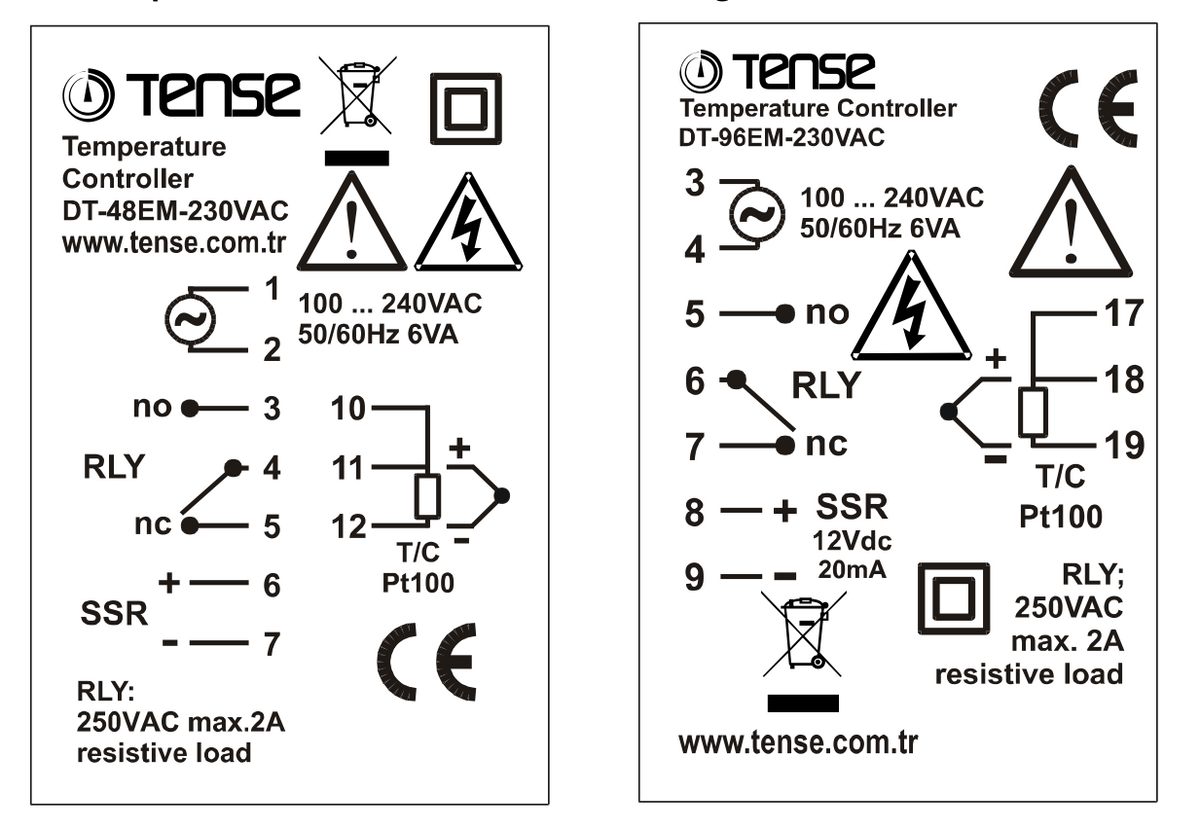

Izvades

• SPDT relejs 2A / 250 VAC rezistīvai slodzei

• Digitālā izeja 12 V DC / 20 mA Maks. 12 V DC / 20 mA SSR relejam

Mehāniskie parametri

• Izmēri: 48 × 48 × 90 mm

• Montāžas caurums: 46 × 46 mm

• Barošanas avots: 230 V AC

Tipiski lietojumi

Temperatūras kontrole rūpniecībā:

• Vieglās rūpniecības mašīnas un iekārtas

• Pārtikas pārstrādes uzņēmumi

• termiskie procesi

• mazas krāsnis

• tehnoloģisko vienību automatizācija

Kontroliera funkcijas un īpašības

• PID temperatūras regulators

• PID parametru automātiska noregulēšana

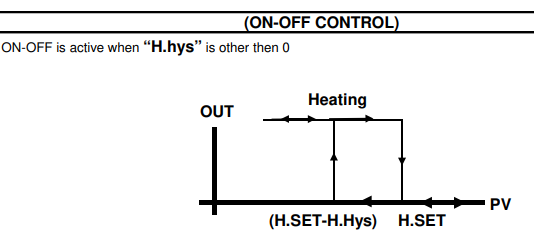

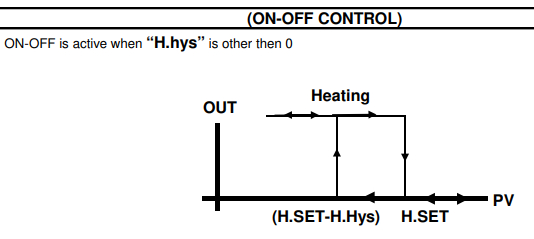

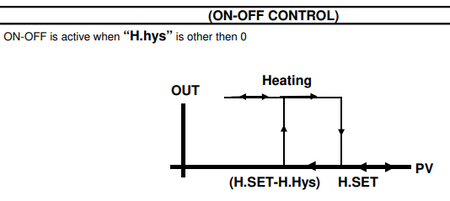

• Regulēšanas veida izvēle: P, PI, PD, PID, ON/OFF

• Rampas ieslēgšanas režīms

• PID/PI funkcija pret pārrāvumu

• Regulējamas augšējā un apakšējā SET robeža

• Vienlaicīga Sv (vēlamo) un Pv (faktisko) vērtību rādīšana

• Aukstā savienojuma kompensācija (T/C)

• Līnijas pretestības kompensācija (Pt100)

• Lineāra konversija saskaņā ar °C/mV un °C/Ohm tabulām

• Ieskaita funkcija vērtību nobīdīšanai visā diapazonā

• Iestatījumu aizsardzība ar paroli

• Augsta mērījumu precizitāte

• EEPROM atmiņa iestatījumu saglabāšanai

• Viegla savienošana, pateicoties 5.08 spraudsavienotājiem

• 230 V maiņstrāvas padeve

Uzstādīšanas ieteikumi

Pasūtot ieteicams iegādāties:

• TK temperatūras sensors

• 2 gab. 2A jaudas slēdži ieejas un izejas kanālu aizsardzībai

DT48-EM TENSE mērīšanas skala
