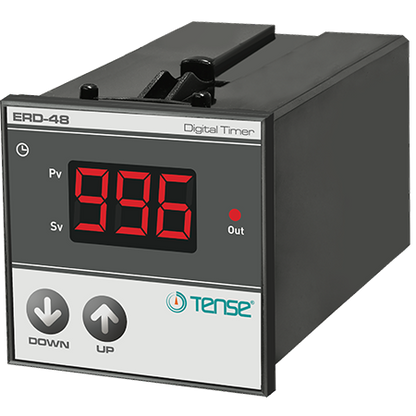

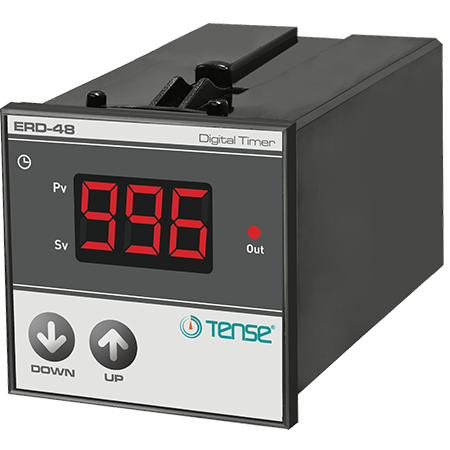

Laika relejs ERD-48 - TENSE

Aizkavēšanas taimeris / ciklisko impulsu relejs / simetrisko un asimetrisko impulsu ģenerators
Izmērs 48 × 48 mm

ERD-48 laika relejs ir paredzēts, lai radītu laika aizturi vai ģenerētu cikliskos impulsus dažādu procesu vadībai automatizācijas un vadības sistēmās (ACS).
Tas ir īpaši piemērots izmantošanai:

• maiņstrāvas sistēmās,

• peldbaseinu un tehnoloģiju vadībai,

• avārijas un drošības sistēmās,

• vispārējā automatizācijā un secīgā iekārtu kontrolē.

Galvenās iezīmes

• Divas pamatfunkcijas

  • Ieslēgšanas aizkaves taimeris

  • Cikliskais relejs (impulsu ģenerators - simetriski/asimetriski impulsi)

• Plašs laika diapazons:
  no 0,1 s līdz 999 minūtēm

• Laika atpakaļskaitīšanas indikācija - atlikušā laika (dzesēšanas laika) ciparu displejs

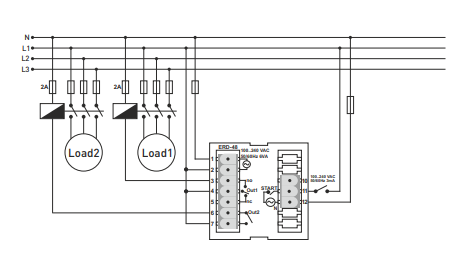

• Vienkāršs pieslēgums, izmantojot terminālu bloku

• Piemērots universālai lietošanai maiņstrāvas tīklos 100...240 V

Tehniskās specifikācijas

Mehāniskie un displeja parametri

• Montāžas caurums: 46 × 46 mm

• Ierīces kopējais izmērs: 48 × 48 mm

• Displejs: 3 ciparu 7 segmentu LED displejs

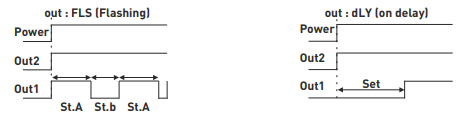

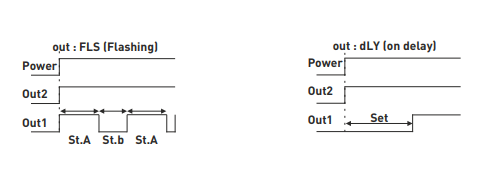

Funkcijas:

• Tūlītēja izvade pēc palaišanas (Out2)

• Aizkavēta izvade pēc palaišanas (Out1)

Ieejas

• START ieeja: kontakti 11-12

  • 100...240 V maiņstrāva, 50/60 Hz

  • Maksimālais patēriņš 3 mA

  • Laika grafiks

• Diapazoni:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 min
    (pēc izvēles)

• Izšķirtspēja:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Precizitāte: ±1,5 % no iestatītās vērtības

Izejas:

• Out1 - aizkavēta izeja:

  • NO-O-NC relejs

  • 250 V maiņstrāvas, 2 A (rezistīva slodze)

• Out2 - tūlītēja izeja:

  • NO-O relejs

  • 250 V maiņstrāvas, 2 A (rezistīva slodze)

Barošanas avots

• Barošanas spriegums: 100...240 V maiņstrāva, 50/60 Hz

• Jaudas patēriņš: < 5 VA

Apkārtējās vides apstākļi

• Darba temperatūra: -20 °C līdz +55 °C

• Darba augstums: līdz 2000 m
