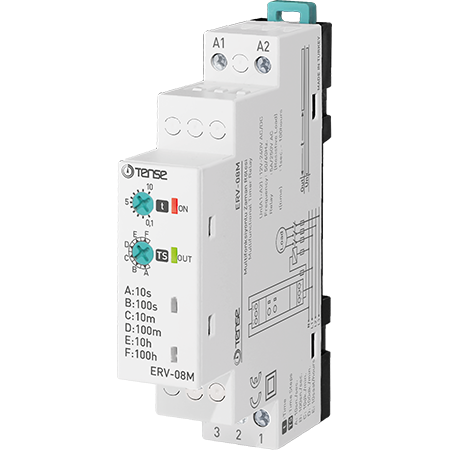

Detalizēts apraksts - Laika aiztures relejs ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

ERV-08M laika relejs ir universāls aiztures relejs, kas paredzēts kontrolēt aizkavētu ieslēgšanos pēc barošanas sprieguma pievienošanas. Tas piedāvā plašu laika diapazonu no 0,1 sekundes līdz 100 stundām, universālu 12-230 V AC/DC barošanas avotu, vienkāršu darbību un montāžu uz DIN sliedes.

Tas ir piemērots automatizācijas lietojumiem, vadot ventilatorus, motorus, apgaismojumu, kontaktorus un citas ierīces, kurām nepieciešama aizkavēta ieslēgšanās.

Galvenās iezīmes

• Aizkavēta NO kontakta palaišanas funkcija, kad tiek pievadīts spriegums

• Plašs laika diapazons: 0,1 s - 100 h

• Universāls barošanas avots: 12-230 V AC/DC (4 VA)

• 1× SPDT komutācijas kontakts ( NO/NC), 5 A/250 VAC

• Divi LED indikatori:

  • ieslēgts (sarkans) - ir strāvas padeve

  • OUT (zaļš) - izejas releja stāvoklis

• Laika iestatīšana ar diviem rotējošiem potenciometriem

• Montāža uz DIN sliedes 35 mm

• IP20 aizsardzība

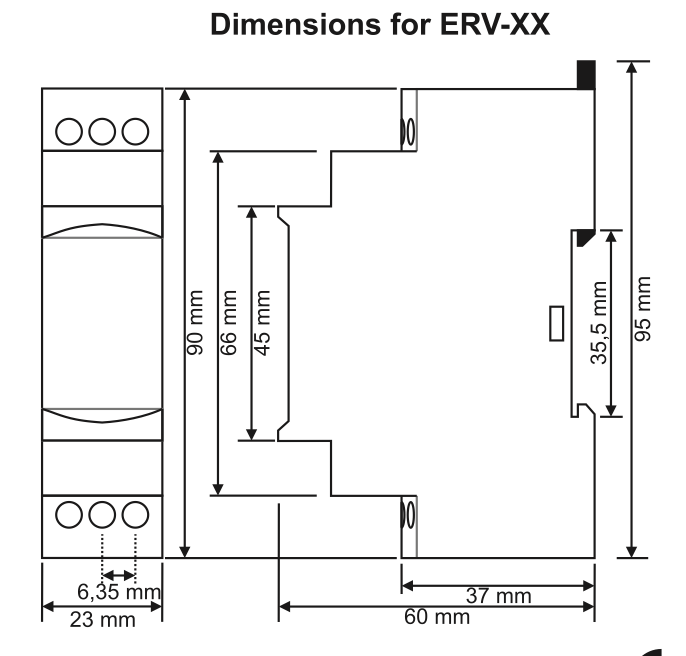

• Kompakti izmēri: 91 × 18 × 65 mm

Vadības elementi un funkcijas

LED indikācija

• ieslēgts (sarkans) - relejs ir darbināts

• OUT (zaļš, pastāvīgi deg) - izejas relejs ir pieslēgts (kontakts 2-3 pieslēgts)

• OUT (zaļš, mirgo ) - notiek atpakaļskaitīšana līdz pārslēgšanai

Laika iestatīšana

Laika relejs ļauj izveidot precīzu aizkavi, izmantojot divus potenciometrus:

1. Potenciometrs "t" (0,1 līdz 10)
   - precīza regulēšana % no kopējā diapazona
   - 0,1 = 1%, 10 = 100%.

2. Potenciometrs "TS" - diapazona izvēle:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Laika maiņa tiek aktivizēta, kad nākamreiz tiek pieslēgta strāva.

Pārslēgšanas funkcija

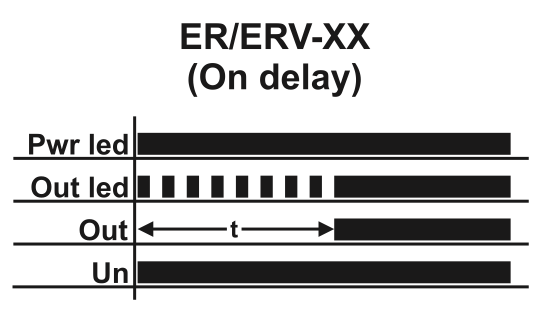

1) ON Delay - aizkavēta ieslēgšana (spailes 2-3, NO)

• Kad ir pieslēgts strāvas padeves avots, sākas iestatītā laika atpakaļskaitīšana.

• Pēc tam, kad laiks ir pagājis, tiek aktivizēts Out relejs (RLY ) - ieslēdzas kontakts 2-3 (NO → COM).

2) Izslēgšanas aizkave, izmantojot NC kontaktu (spailes 2-1)

• Kontakts 2-1 (NC) tiek ieslēgts arī bez barošanas avota.

• Kad strāva ir pieslēgta, sākas atpakaļskaitīšana

• Pēc tam, kad ir pagājis laiks, kontakti 1-2 atveras.

Izmantojot

ERV-08M taimera relejs tiek izmantots lietojumiem, kur pēc kāda notikuma ir nepieciešama aizkavēta ieslēgšana:

• Ventilators ieslēdzas tikai pēc gaismas ieslēgšanas (tualete, vannas istaba).

• Apgaismojums garāžā vai gaitenī pēc durvju atvēršanas

• Motoru pakāpeniska iedarbināšana

• Aizkavēta kontaktoru ieslēgšana

• Vairāku ķēžu secīga pārslēgšana

• Aizkavēta ierīču palaišana

Laika skaitīšana sākas ikreiz, kad relaijam tiek pievadīta strāva.
