Komutatoru grupa 0-1-2-2-3-4-4-5-6-7 pakāpju vārpstu paketes slēdzis

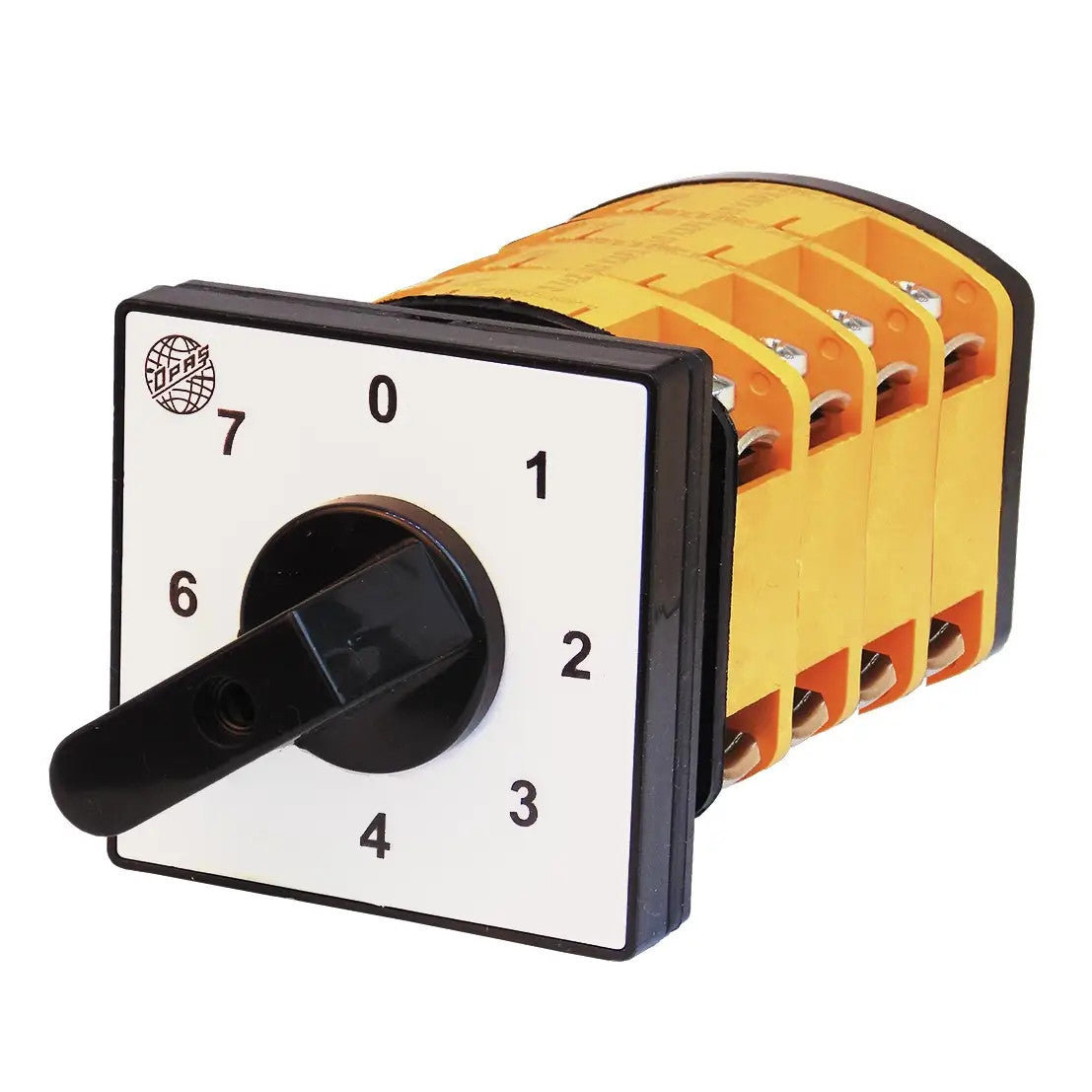

Rotējošo vārpstu komplektu grupas 0-1-2-2-3-3-4-5-6-7 soļu/pakāpju komutatora slēdzis, YPT117K, ražotājs OPAŞ (Turcija)

Paketes (grupas) slēdži ir paredzēti zemsprieguma ķēžu manuālai pārslēgšanai. Tos izmanto galveno un vadības ķēžu veidošanai, elektromotoru un citu mazjaudas ierīču ieslēgšanai un izslēgšanai. Šīs sērijas slēdži izceļas ar kompaktiem izmēriem, augstu elektrisko un mehānisko izturību.

Grupu slēdzis ļauj pakāpeniski pārslēgt atsevišķas pakāpes, saglabājot jau pārslēgtās iepriekšējās pakāpes. Piemērots, piemēram, trīs 1 kW sildītāju pieslēgšanai - secīga pārslēgšana ļauj izveidot 1 kW, 2 kW, 3 kW ... līdz pat 7 kW sildīšanas jaudu.

Galvenās iezīmes

• Rotējošais vārpstu pārslēdzējs zemsprieguma ķēdēm

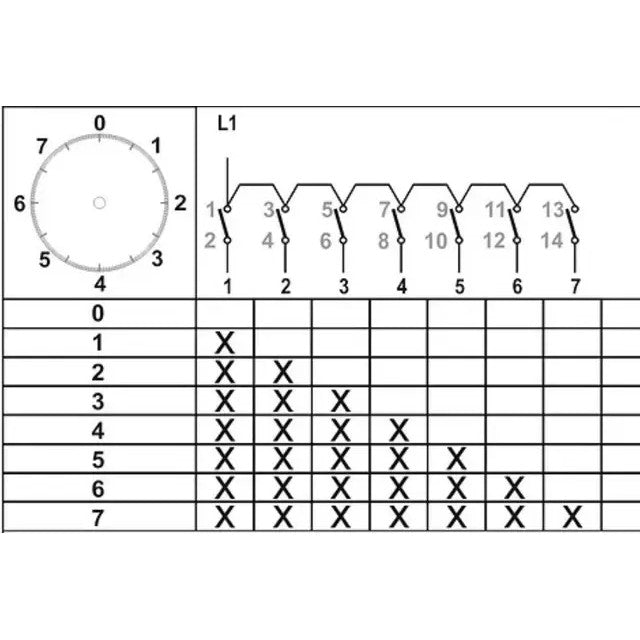

• Daudzpozīciju shēma 0-1-2-2-3-4-4-5-6-7

• Secīga jaudas pakāpju pārslēgšana

• Iebūvēta konstrukcija

• Piemērots vienfāzu lietojumiem

Tehniskie parametri

• Konstrukcija: ar virzītājspēku

• Ierīces tips: rotācijas slēdzis

• Pārslēgšanas shēma: 0-1-2-2-3-3-4-5-5-6-7

• Polu skaits: 1

• Fāžu skaits: 1

• Bloķēšana: nē

• Aizsardzības pakāpe: IP20

• Darba temperatūra: -30 līdz +55 °C

• Nominālā strāva: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Lietošana:

• Sildīšanas elementu secīga pārslēgšana

• Vairāku ierīces darbības režīmu pārslēgšana

• Sildīšanas jaudas regulēšana

• Vienfāzes zemsprieguma vadības ķēdes
