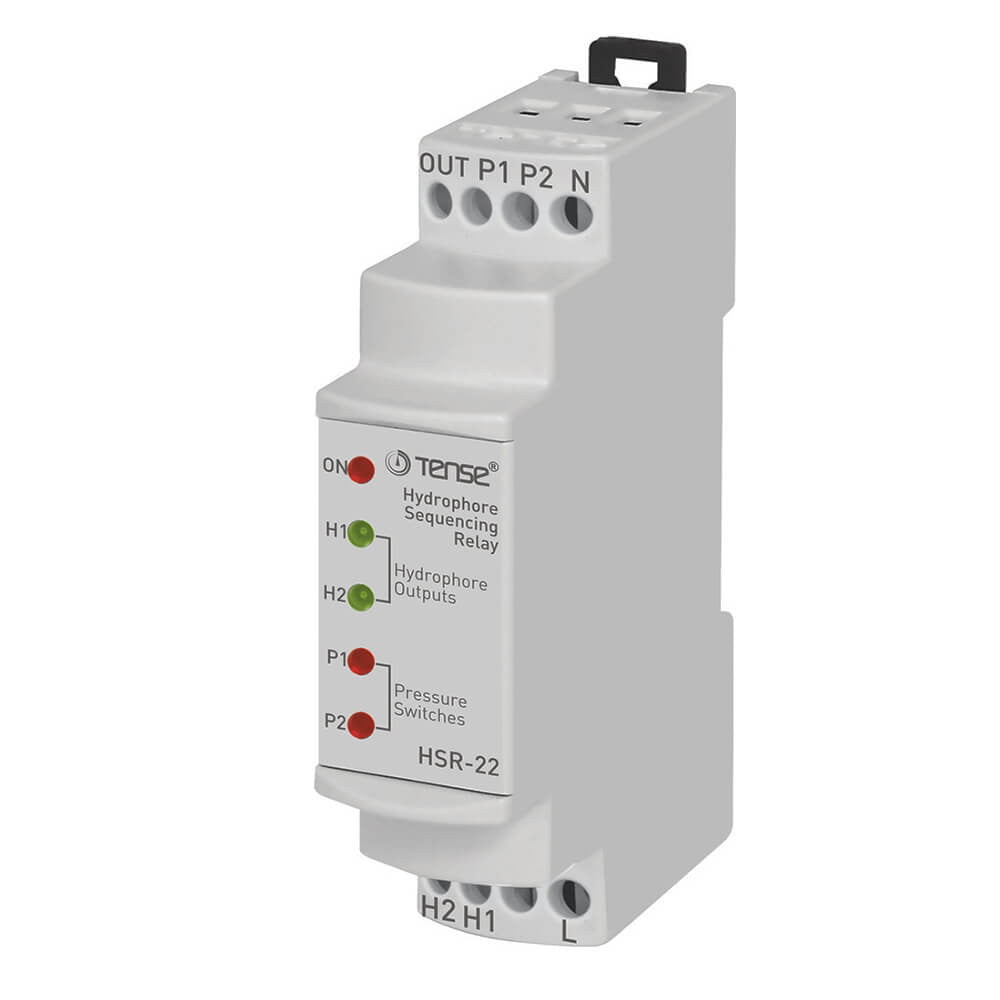

Hidroforu sekvences releji

Vispārīga informācija

Hidroforu nobīdes releji ir izstrādāti, lai

ieslēgties, kad tas ir nepieciešams, un darboties vienlaicīgi.

Ierīces izmantošana un darbības princips

Hidroforu secība ir šāda: (H1) - (H2) - (H3) un (H1-H2) -.

(H2-H3) - (H1-H3). Tā aktivizē hidrofonus ar tādu pašu numuru,

kur slēdži ir aizvērti, un uztur tos darbībā "t" laikposmu. Beidzoties laikam "t", aktivizējas nākamais hidrofors vai hidroforu grupa un

"t" turpinās šādā veidā. Deaktivē hidroforus ar tādu pašu numuru,

kur slēdži ir atvērti.

Piezīme: nepievienojiet strāvu ieejām un izejām (P1, P2, P3).

spiediena slēdža.

Uzturēšana

Izslēdziet ierīci un atvienojiet to no savienotājiem. Notīriet ierīces konusu ar tamponu. Neizmantojiet nekādus vadus vai ķimikālijas, kas varētu izraisīt bojājumus.

sabojāt ierīci. Pēc tīrīšanas pārliecinieties, vai ierīce darbojas.

Brīdinājums

Lietojiet ierīci saskaņā ar lietošanas instrukciju.

Nelietojiet ierīci mitrā vidē.

Komplektā ir iekļauts slēdzis un slēdžs.

Novietojiet slēdzi un ķēdes pārtraucēju iekārtas tuvumā tā, lai operators tos varētu viegli aizsniegt.

Uz slēdža un automātiskā slēdža jābūt šādam marķējumam

iekārtas atbrīvošanas savienotājs.

Tehniskās specifikācijas:

Darbības spriegums (Un).....: 150-250 V maiņstrāvas: 150-250 V maiņstrāvas

Darbības frekvence.......: 50/60 Hz.

Darbības jauda..............: <6VA

Darbības temperatūra....: -20°C.... +55°C

Laiks(t)......................: 10 minūtes

Displejs......................: HSR-02=5 x LED, HSR-03=7 x LED

Savienojuma tips............: Savienojums ar skavu

Kontakts.....................: 3A/250 V maiņstrāvas (pretestības slodze)

Hidrofonu skaits........: 2 (HSR-02) un 3 (HSR-03).

Kabeļa diametrs..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Svars..........................: maks. 220 g.

Uzstādīšana..........................: vertikāla montāža uz paneļa vai DIN sliedes.
