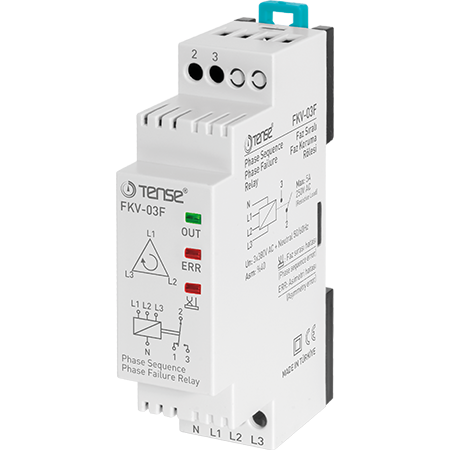

Fāzes vadības relejs FKV-03F

FKV-03F - Releji fāzes kontrolei, TENSE

Produkta apraksts

FKV-03F relejs ir paredzēts trīsfāzu elektromotoru aizsardzībai pret nepareizu fāžu secību, fāžu kļūmēm un sprieguma asimetriju (fiksēta 40 %). Ierīcei ir neitrālais vads un skaidra stāvokļa un kļūdu LED indikācija.

Funkcija un darbība

• Normāla darbība: OUT LED iedegas, relejs ir aktīvs.

• Asimetrijas kļūda: LED ERR nedeg, relejs deaktivizēts.

• Nepareiza fāžu secība: kļūdas indikators iedegas, OUT LED nedeg, relejs deaktivizēts.

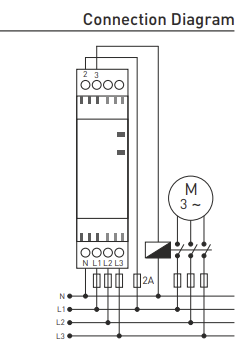

• Kontakti:

  • Releji ir aktīvi: 2 (COM) un 3 (NO) pārslēgti.

  • Releja deaktivizēta: 2 (COM) un 3 (NO) ieslēgti.

Tehniskie dati

• Darba spriegums: 3×380 V maiņstrāvas + neitrāls vads.

• Frekvence: 50/60 Hz

• Jaudas patēriņš: <6 VA

• Asimetrija: fiksēta 40%

• Kontakts: 5 A / 250 V maiņstrāvas (pretestības slodze)

• LED indikācija: 3 diodes

• Uzstādīšana: DIN sliede

• Darba temperatūra: no -20 °C līdz +55 °C

• Kabeļa diametrs: līdz 2,5 mm²

• Svars: <150 g

Pielietojums:

• Trīsfāzu elektromotori

• Rūpnieciskās mašīnas un sūkņi

• Iekārtas, kas ir jutīgas pret barošanas tīkla kvalitāti
