DS-48 impulsu skaitītājs - 2 × displejs, 2 ieejas, releja izeja

Produkta apraksts

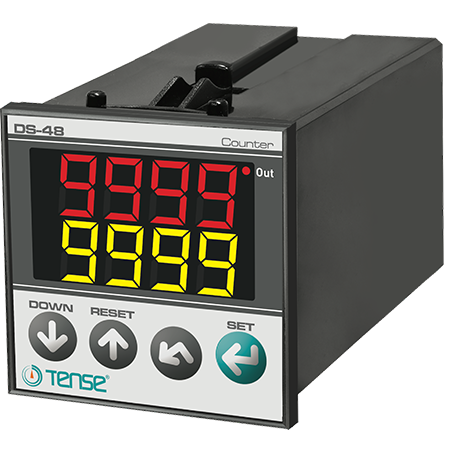

DS-48 impulsu skaitītājs ir universāls divu ieeju paneļa skaitītājs, kas aprīkots ar diviem 4 ciparu LED displejiem (pašreizējā vērtība + mērķa vērtība). Tas var skaitīt, atņemt un apstrādāt signālus no mehāniskiem slēdžiem, PNP/NPN induktīvajiem sensoriem un inkrementālajiem enkodētājiem. Tā plašais ieejas un izejas funkciju klāsts padara to piemērotu rūpnieciskās automatizācijas sistēmām, ražošanas līnijām, mērīšanas stacijām un procesu kontrolei.

Galvenās funkcijas

• 2 × 4 ciparu 7 segmentu LED displejs

• 1× OUT releja izeja + SSR izeja

• Vairāki režīmi: skaitīšana, atpakaļskaitīšana, saskaitīšana no vairākām ieejām, vadība, izmantojot otru ieeju.

• Mehānisko slēdžu, PNP/NPN sensoru un enkoderu atbalsts.

• Ieejas frekvences izvēle: 20 / 50 / 2500 / 7500 Hz

• Hesla iestatījumu aizsardzība

• EEPROM atmiņa - datu saglabāšana strāvas padeves pārtraukuma gadījumā

• Iespēja iestatīt OFFSET un decimālpunktu

• Automātiska pēdējās vērtības atjaunošana pēc strāvas padeves pārtraukuma

Funkcija

Ieejas funkcija (7 režīmi):

• Uz augšu skaitīšana

• Skaitīšana uz leju

• Saskaitīšana no divām ieejām vienlaicīgi

• Pauze, ko kontrolē otra ievade

• Ieejas noliegšana

• Skaitīšana no augšupejošās/krītošās malas

• Kombinācijas: saskaitīšana no vienas malas, atņemšana no otras, noliegšana utt.

Izejas funkcijas (9 režīmi):

• Releja ieslēgšanās pēc mērķa sasniegšanas

• Uzturēšana līdz RESET

• Impulsa izeja 0,1-999,9 s

• Vadība, izmantojot SSR izeju (NPN)

Tehniskie parametri

Displejs un izmēri

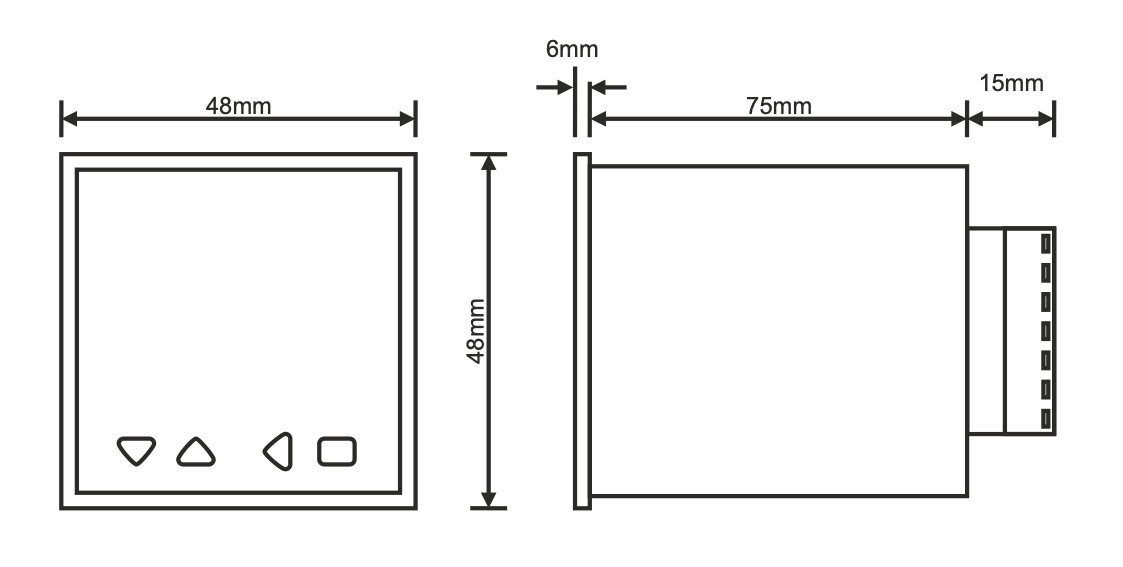

• Izmēri: 48 × 48 × 96 mm

• Montāžas caurums: 44 × 44 mm

• Displejs: 2 × 4 ciparu LED

Ieejas:

• Ieeju skaits: 2

• Ieejas tipi: mehāniskais slēdzis, PNP/NPN sensors, NPN/PNP/totem-polu enkodera izeja

• Ieejas spriegums: 5-30 V

• Maksimālā ieejas frekvence: 7500 Hz

• Izvēlamās frekvences: 20 / 50 / 2500 / 7500 Hz

• Atiestatīšanas ieeja: PNP, min. 10 ms, 12. spaile

• Sensora barošanas avots: 12 V DC / 50 mA (maks.)

Izejas:

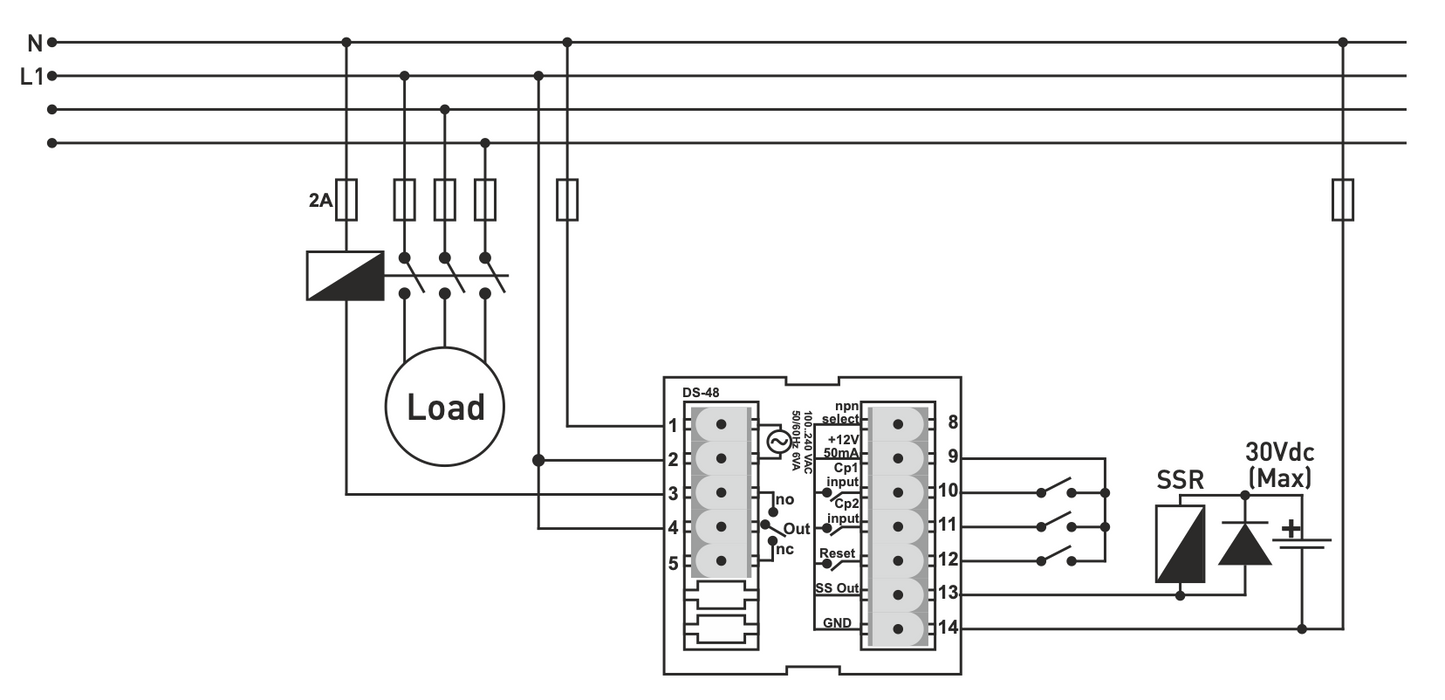

• 1× SPDT relejs 250 VAC, 2 A (pretestības slodze) - COM (4), NO (3), NC (5)

• 1× SSR vadība (NPN, maks. 100 mA, 30 V) - spailes 13 (SSout), 14 (GND).

Barošanas avots

• 100-240 V maiņstrāva, 50/60 Hz

• Jaudas patēriņš: < 8 VA

Darba apstākļi

• Darba temperatūra: -20 °C līdz +55 °C

• Maksimālais augstums: 2000 m

Īpašas iezīmes

• EEPROM atmiņā saglabāti visi iestatījumi un pašreizējie skaitītāji pēc strāvas padeves pārtraukuma

• Regulējams skaitīšanas vērtībasOFFSET

• Paroles aizsardzība pret nevēlamām parametru izmaiņām

• Iespējams izvēlēties decimālskaitli (0 / 0,0 / 0,00 / 0,000)

Uzstādīšanas ieteikumi

• Izmantojiet ekranētus un vītus signāla kabeļus, ekranus iezemējiet.

• Atdaliet signāla vadus no strāvas un barošanas kabeļiem.

• Strāvas ievadei izmantojiet drošinātāju F250 mA / 250 VAC.

• Aizsargājiet aprīkojumu no mitruma, vibrācijas, putekļiem un pārmērīgas temperatūras.

• Mehāniskajiem slēdžiem ieejas frekvenci ieteicams iestatīt uz 20 Hz.

• Ja izmanto divas ieejas:

• Phs4 režīms → maks. ¼ ieejas frekvences

• Režīmi 1u2u, 1u2d, Phs2 → maks. ½ ieejas frekvences
