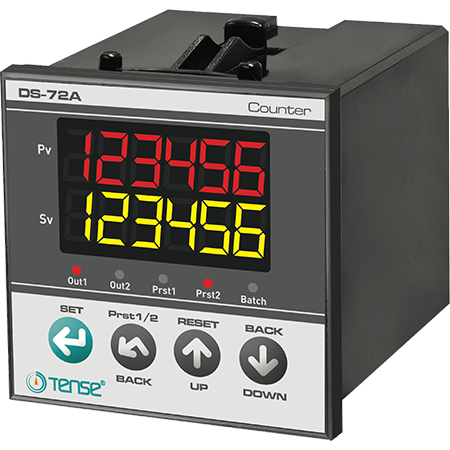

DS-72A impulsu skaitītājs - 2 × 6 ciparu LED displejs, 2 × relejs, 2 × SSR izeja

Produkta apraksts

Impulsu skaitītājs DS-72A ir profesionāla ierīce, kas paredzēta precīzai impulsu skaitīšanai no mehāniskiem slēdžiem, gala slēdžiem, PNP/NPN induktīvajiem sensoriem un inkrementālajiem enkodētājiem. Tas atbalsta gan augšupejošu, gan lejupejošu skaitīšanu, piedāvā ieejas funkciju kombināciju un elastīgu izejas konfigurāciju.

Ar diviem 6 ciparu LED displejiem un iespēju iestatīt PRESET1 un PRESET2 vērtības, tas nodrošina skaidru pārskatu par skaitīšanas vērtību un mērķa vērtību. EEPROM atmiņa ļauj saglabāt iestatījumus pat pēc strāvas padeves pārtraukuma.

Galvenās funkcijas

• 2 × 6 ciparu LED displejs pašreizējās vērtības un PRESET rādīšanai.

• 2× izejas releji (SPDT)

• 2× SSR izeja (NPN, maks. 30 V / 100 mA)

• Uz augšu/uz leju skaitīšana

• Paroles aizsardzība

• Regulējama ieejas frekvence: 20, 50, 2500, 7500 Hz

• Kalibrēšanas konstante: 0,00001 līdz 9,99999

• Iespējams izvēlēties decimālskaitli: 0 / 0,0 / 0,00 / 0,000

• Iespējamā funkciju kombinācija: saskaitīšana, atņemšana, pauze, ieejas noliegšana, malu kombinācija

• Regulējamas "OFFSET" vērtības

• PRESET1 ar absolūtās/relatīvās vērtības opciju

• Atceras izejas releja stāvokli un vērtību pēc strāvas padeves pārtraukuma

Tehniskie parametri

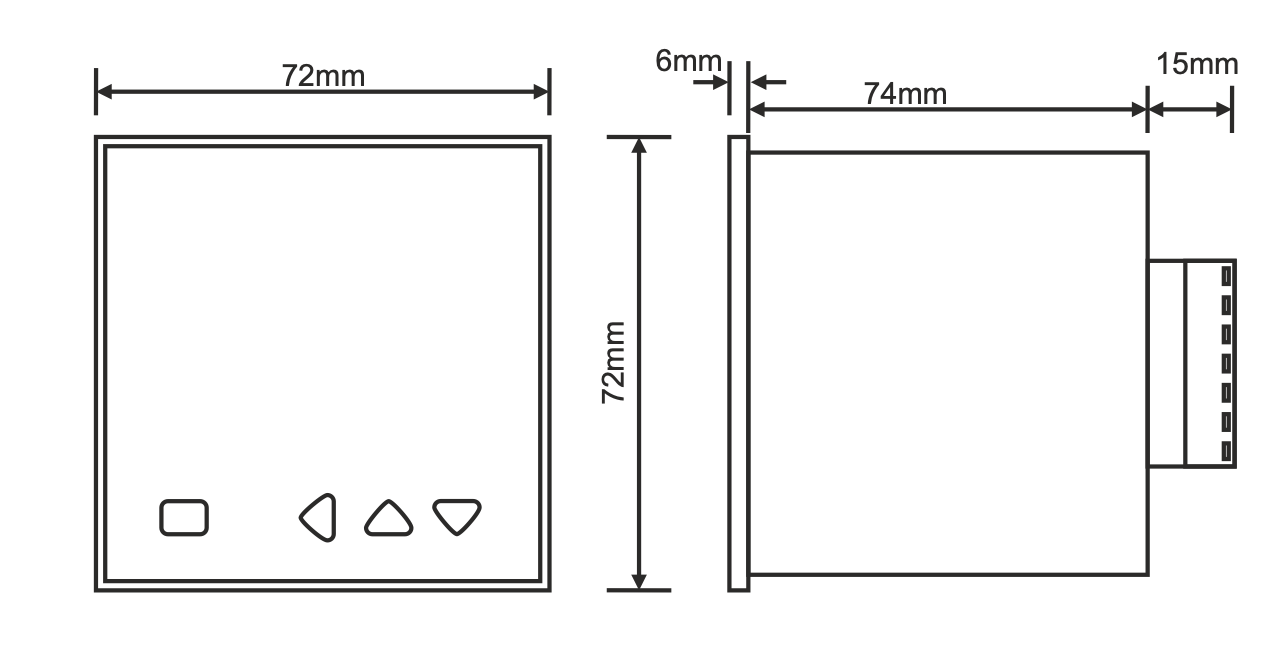

• Izmēri / atvērums: 72×72×94 mm / 67×67 mm

• LED displejs: 2× 6 ciparu 7 segmentu displejs.

• Indikācijas LED: 5× (OUT1, OUT2, Finger1, Finger2, Batch)

• Ieejas: 2× (5-30 V, maks. 7500 Hz)

• Ieejas tipi: mehāniskais slēdzis, PNP/NPN induktīvais sensors, NPN/PNP/totem-pole enkoders.

• Atiestatīšanas ieeja: PNP, min. 10 ms, 5-30 V

• Releju izejas: 2× SPDT 250 VAC, 2 A (rezistīva slodze)

• SSR izejas: 2× NPN, maks. 30 V / 100 mA

• Sensora barošanas avots: 12 V DC, maks. 50 mA

• Ierīces barošanas avots: 100-240 VAC, 50-60 Hz

• Jaudas patēriņš: < 8 VA

• Darba temperatūra: -20°C ... +55°C

• Augstums virs jūras līmeņa: < 2000 m

Pielietojums:

• Mehānisko un elektrisko iekārtu impulsu skaitīšana

• Ražošanas un mašīnu uzraudzība

• Enkoderu un mehānisko procesu kontrole

• Rūpnieciskie lietojumi, kuros nepieciešami precīzi mērījumi un releju/SSR izejas.

Uzstādīšana un drošība

• Paneļu/skapju montāža

• Izmantojiet ekranētus un savītus signāla kabeļus, iezemējiet ekrānu.

• turiet kabeļus tālāk no elektriskā trokšņa, slēdžiem un induktīvām slodzēm.

• Aizsargājiet aprīkojumu no mitruma, vibrācijas, netīrumiem un pārmērīgas temperatūras.

• Strāvas ievadei izmantojiet F250 mA/250 VAC drošinātāju.

• Ievērojiet drošības noteikumus un izmantojiet piemērotus kabeļus
