Detalizēts apraksts

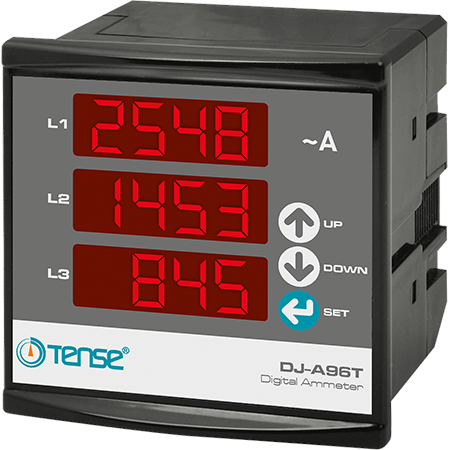

DJ-A96T trīsfāžu digitālais paneļa ampērmetrs

Ampērmetrs strāvas kontrolei trīsfāzu sistēmā ar strāvas mērījumiem katrā fāzē L1, L2, L3, izmantojot ārējos strāvas transformatorus.

Barošanas spriegums: 230 V maiņstrāvas, ierīces spriegums <4VA.

Strāvas diapazons: 100 mA...5,5 A

Strāvas transformatora diapazons: 5/5A - 5000/5A

Mērījumu precizitāte +-2%

Iepakojumā nav iekļauti strāvas transformatori, tos varat izvēlēties šeit.

Labi salasāms 3x4 ciparu displejs, augstums 14 mm.

Izmēri 97,2x97,2 mm 91x91 mm izgriezumam, dziļums 45 mm.

Darbības princips un iestatījumi:

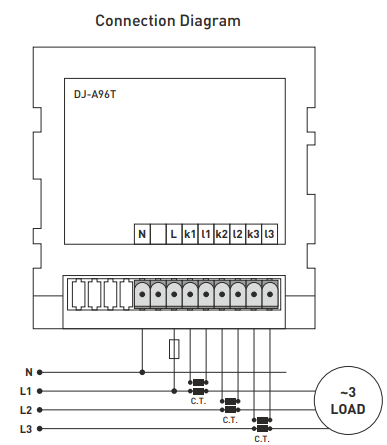

Ierīci pieslēdz saskaņā ar elektroinstalācijas shēmu.

Pievienojiet strāvas transformatorus ar koeficientu xxxx/5A atbilstoši sistēmas strāvas slodzei. Pievienojiet strāvas transformatoru vadus ierīces "kx" un "lx" ieejas spailēm. Strāvas transformatoru izeja uz ampērmetru var būt ne vairāk kā 5 A.

Pirms slodzes mērījumu uzsākšanas pēc strāvas ieslēgšanas 2 sekundes turiet nospiestu pogu "Menu".

Pielāgojiet izmantoto transformatoru attiecību, izmantojot pogas "Uz augšu" un "Uz leju".

Lai saglabātu iestatījumus, vēlreiz 2 sekundes turiet nospiestu pogu "Menu".

Pievienojiet slodzi, un ampērmetrs sāks rādīt strāvu.

Drošības apsvērumu dēļ vienmēr ir nepieciešams iezemēt mērīšanas transformatoru.

Tehniskās īpašības:

Cietvielu releja tips.

Ieejas spriegums: 3...32 V līdzstrāvas.

Pārslēgts: 24...480 V maiņstrāvas. Nav paredzēts motoriem.

Sprieguma kritums: < 3 V

Palaides strāva: 5 mA

Spoles spriegums: 3...32 V DC

Maksimālā strāva: 25 A

Elektriskās izolācijas izturība: 2500 V maiņstrāvas
