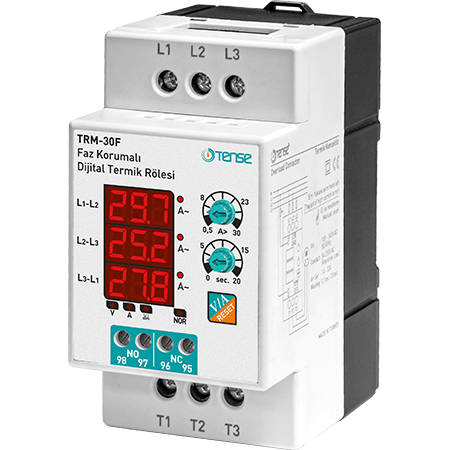

Digitālais pārslodzes relejs ar sprieguma aizsardzību un 3 × 3 ciparu LED displeju TRM-30F

Pārslodzes pārsprieguma releja TRM-30F ar displeju, trīsfāzu līdz 25 A

Tas ir paredzēts, lai aizsargātu iekārtas, kas ir jutīgas pret darba strāvas un sprieguma vērtībām, no kļūdām, kas var rasties šādu iemeslu dēļ:

• strāvas pārslodzes (regulējama strāvas vērtība 0,5 ... 30 A)
• strāvas asimetrijas (50 %, fiksēta vērtība)
• sprieguma asimetrijas (30 %, fiksēta vērtība)
• pārsprieguma un zemsprieguma (Umin: 265 V, Umax: 440 V, fiksēta vērtība)

TRM-30F digitālais pārslodzes relejs ar displeju ļauj apskatīt strāvas lielumu katrā fāzē un aizsargāt motoru vai ierīci pret strāvas pārslodzi, pārspriegumu, zemspriegumu, fāžu bojājumiem un fāžu maiņu. Šie digitālie pārslodzes releji ir izstrādāti, lai novērstu motora/slodzes bojājumus, ko rada lielas strāvas, vienlaikus ļaujot displejā uzraudzīt katrā fāzē plūstošo strāvu. Tie spēj arī pārbaudīt kumulatīvās sprieguma vērtības starp fāzēm.

Pateicoties diviem izejas relejiem (1x NO, 1x NC), ir iespējams arī kontrolēt vai atslēgt slodzi, kad ir sasniegta iestatītā virsstrāvas vērtība, vai ieslēgt signalizācijas kontaktu vadības sistēmai. TRM-xx digitālajiem relejiem ir iebūvēti strāvas transformatori un 3x3 ciparu displejs strāvas rādīšanai.

Pielietojums un darbības princips

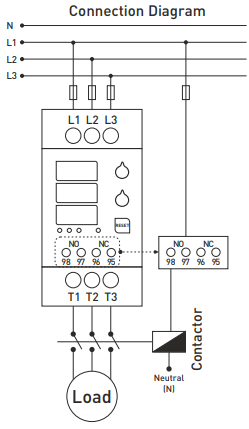

1. Savienojiet ierīci saskaņā ar pieslēguma shēmu. Nepareizi savienojumi var sabojāt ierīci.
2. Iestatiet ierīces pārsprieguma strāvu, izmantojot ">A" regulatoru atbilstoši pārbaudāmās slodzes darba strāvai.
3. Kad strāva ir pieslēgta, pirmās sekundes laikā augšējā displejā parādīsies iestatītā virsstrāvas vērtība un vidējā displejā - kļūdas gaidīšanas laiks.
4. Faktiskās fāžu strāvu vērtības tiks parādītas pēc vienas sekundes darbības un iedegsies indikācijas LED.
5. Nospiežot pogu "V/A/RESET", tiek parādītas kombinētā sprieguma vērtības starp fāzēm.

Draiveri

• "A>" - pieļaujamās pārslodzes iestatīšana; vērtība tiek parādīta augšējā displejā.
• "sek." - "sek.". - pārslodzes strāvas bojājuma gaidīšanas laika iestatīšana; vērtība tiek parādīta vidējā displejā.

Kontakta statuss

• NR. 95-96, NC 97-98:

• Ierīce bez sprieguma vai bojājuma stāvoklī: NO atvērts, NC aizvērts.
• Ierīce zem sprieguma un bez bojājuma: NO atvērts, NC atvērts.

Indikācijas LED

• LED "V" - iedegas pārsprieguma/pārsprieguma vai sprieguma asimetrijas kļūdas gadījumā.
• LED "A" - iedegas lielas strāvas vai strāvas asimetrijas kļūdas gadījumā.
• LED "XI" - iedegas, ja fāžu secība ir nepareiza.
• LED "NOR" - iedegas, ja ierīce ir zem sprieguma un sistēmā nav kļūdu.

Pogas "V/A/RESET" funkcija

• Atiestatīšana: nospiežot uz 3 sekundēm, tiek dzēsta kļūda, LED "A" izslēdzas, ieslēdzas kontakts NO, atveras kontakts NC.
• V/A: īss nospiešana pārslēdz displeju starp strāvas un sprieguma vērtībām.

Aizsardzība un darbības princips

1. Pārslodzes aizsardzība (0,5-30 A):

• Ieeja bojājuma stāvoklī: kad tiek pārsniegta iestatītā virsstrāva, tiek gaidīts iestatītais laiks. Fāzes displejs mirgo, LED "A" deg, NO atvērts, NC aizvērts, LED NOR izslēgts.
• Iziešana no kļūdas stāvokļa: strāva ir mazāka par iestatīto vērtību, nospiediet reset uz 3 sekundēm.

2. Aizsardzība pret strāvas asimetriju:

• Ieeja: strāvas starpība starp fāzēm >50%, jāgaida 3 sekundes, displejs mirgo, LED "A" iedegas.
• Atstāšana: starpība <50%, nospiediet reset uz 3 sekundēm.

3. Pārsprieguma aizsardzība (U>440 V):

• Ieeja: spriegums >440 V, pagaidiet 3 sekundes, displejs mirgo, LED "V" iedegas.
• Izeja: spriegums <435 V, 3 sekundes.

4. Zemsprieguma aizsardzība (U<265 V):

• Ieeja: spriegums <265 V, jāgaida 3 sekundes, displejs mirgo, LED "V" iedegas.
• Izeja: spriegums >270 V uz 3 sekundēm.

5. Aizsardzība pret sprieguma asimetriju:

• Ieeja: sprieguma starpība >30%, tiek gaidīts 3 sekundes, displejs mirgo, LED "V" iedegas.
• Atstāšana: starpība <30% uz 3 sekundēm.

6. Fāžu secības aizsardzība:

• Nepareizs fāzes savienojums iedegas LED "XI".

Strāvas asimetrijas aprēķins

Ierīce aprēķina asimetriju saskaņā ar formulu:

Piemērs: ((25 - 15) / 25) × 100 = 40 % strāvas asimetrijas.

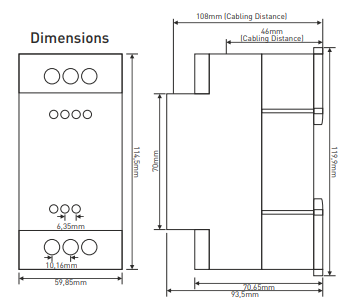

Tehniskā specifikācija

• Barošanas spriegums: izmērītais spriegums 3f 3x400 VAC
• Darba spriegums (Un): 3x380 VAC 50/60 Hz, pašspēja <10 VA
• Regulējama pārslodzes strāva (pārslodze): 0,5-30 A
• Bojājuma gaidīšanas laiks (t): 0-20 s
• Displejs: 3x3 cipari, 9 mm augstums, 7 indikācijas gaismas diodes
• Pārspriegums: 440 V (L-L)
• Zemspriegums: 265 V (L-L)
• Sprieguma asimetrija: 30%
• Strāvas asimetrija: 50%
• Asimetrijas kļūdas gaidīšanas laiks: 3 s
• 2x izejas releji (1x NO, 1x NC): 3 A / 250 V maiņstrāvas (rezistīva slodze)
• Savienojuma veids: skrūvējamās spailes
• Kabeļa šķērsgriezums: 2,5 mm² (releju kontakti) / 6 mm² (ieejas un izejas slodzes mērījumiem)
• Svars: maks. 380 g
• Uzstādīšana: uz DIN sliedes
• Darba temperatūra: -20°C ... +55°C
• Darba augstums: <2000 m
