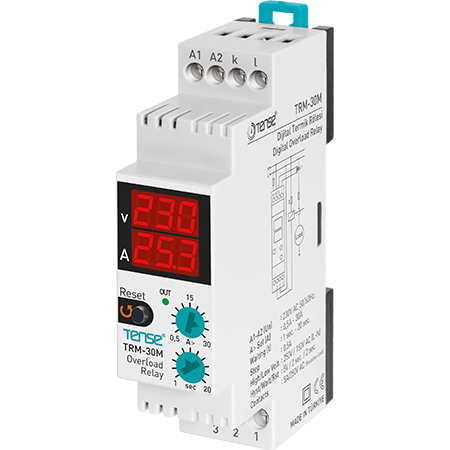

Digitālais pārslodzes relejs ar pārsprieguma aizsardzību TRM-30M

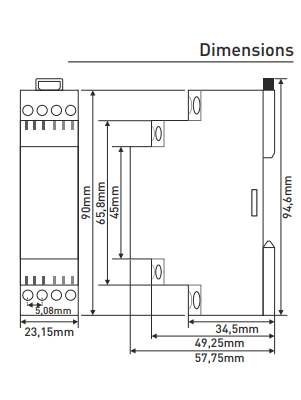

Strāvas un sprieguma uzraudzības relejs TRM-30M ar displeju, 1-fāzu līdz 30 A

Vienfāzes digitālais vienfāzes relejs, kas paredzēts jutīgu iekārtu aizsardzībai pret strāvas pārslodzi, pārspriegumu un zemspriegumu. Tas ļauj precīzi iestatīt strāvas ierobežojumu un laika aizturi un uz divu rindu displeja parāda izmērītās sprieguma un strāvas vērtības.

TRM-30M ir paredzēts 1fāzes iekārtu aizsardzībai, kas ir jutīgas pret darba strāvas un sprieguma vērtībām. Releja komplektācijā ietilpst strāvas transformators, un tam ir šādas funkcijas:

• Pārslodzes aizsardzība (regulējama strāvas vērtība 0,5 ... 30 A).
• Pārsprieguma aizsardzība, spriegums augstāks par 250 V maiņstrāvas (fiksēta vērtība).
• Zemsprieguma aizsardzība, spriegums mazāks par 150 VAC (fiksēta vērtība)
• Sprieguma histereze: 5 V (fiksēta vērtība)
• Sprieguma kļūdas aizkave: 2 s (fiksēta vērtība)
• Sprieguma kļūdas atiestatīšana: 2 s (fiksēta vērtība)

Pielietojums un darbības princips

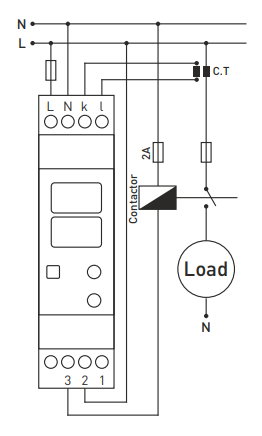

Savienojiet ierīci saskaņā ar pievienoto elektroinstalācijas shēmu. Nepareizs savienojums var izraisīt ierīces bojājumus. Iestatiet pārslodzes strāvas vērtību atbilstoši izmantojamās iekārtas darba strāvas vērtībām.

Pēc barošanas avota pievienošanas:

• Pirmā sekundes laikā augšējā displejā parādīsies iestatītā virsstrāvas vērtība.
• Apakšējā displejā tiks parādīts kļūdas aiztures laiks.
• Augšējā displejā tiek parādīts spriegums starp fāzi L un neitrālo vadu N.
• Pēc vienas sekundes darbības apakšējā displejā tiek parādīta no elektrotīkla patērētā strāva.

Iestatījumi

• A> - pārslodzes strāvas vērtības iestatīšana; vērtība tiek parādīta augšējā displejā.
• sek. - gaidīšanas laika iestatīšana pirms pārstrāvas bojājuma stāvokļa iestāšanās; vērtība tiek parādīta apakšējā displejā.

Kad strāva ir pieslēgta, kontakts NO ir aizvērts un iedegas indikators "OUT".

Kad ierīce nonāk kļūdas stāvoklī:

• Attiecīgais displejs mirgo
• indikators "OUT" nedeg.
• NO kontakts atveras
• NC kontakts ieslēdzas

Aizsardzības funkcijas

1. Aizsardzība pret lielu strāvu - nonākšana bojājuma stāvoklī:

• Ja strāva, kas tiek ņemta no elektrotīkla, pārsniedz iestatīto virsstrāvas vērtību, ierīce nogaida iestatīto aiztures laiku un pēc tam pāriet kļūdas stāvoklī.
• Kļūdas stāvoklis: NO kontakts ir atvērts, apakšējais displejs mirgo, "OUT" LED nedeg, NC kontakts ir aizvērts.

Iziešana no kļūdas stāvokļa:

• Ja strāva samazinās zem iestatītās vērtības, ierīce pēc 3 sekunžu nospiešanas uz resetēšanas pogas iziet no kļūdas stāvokļa.
• Normālā režīmā: NO kontakts ir aizvērts, apakšējais displejs ir vienmērīgs, LED "OUT" iedegas, NC kontakts ir atvērts.

2. Pārsprieguma aizsardzība (U > 250 V) - ieeja:

• Ja spriegums pārsniedz 250 V, ierīce nogaida 2 sekundes un pāriet kļūdas stāvoklī.
• Kļūdas stāvoklis: Atvērts NO kontakts, augšējais displejs mirgo, LED "OUT" nedeg, NC kontakts aizvērts.

izeja:

• Ierīce automātiski iziet no kļūdas stāvokļa 2 sekundes pēc tam, kad spriegums ir nokrities zem 245 V.
• Normāla darbība: NO aizvērts, augšējais displejs vienmērīgs, LED "OUT" iedegas, NC kontakts atvērts.

3. Zemsprieguma aizsardzība (U < 150 V) - ieeja:

• Ja spriegums ir zemāks par 150 V, ierīce nogaida 2 sekundes un pāriet kļūdas stāvoklī.
• Kļūdas stāvoklis: NO atvērts, augšējais displejs mirgo, LED "OUT" nedeg, NC aizvērts.

izeja:

• Automātiska kļūdas stāvokļa pārtraukšana 2 sekundes pēc tam, kad spriegums pārsniedz 155 V.
• Normāla darbība: NO aizvērts, augšējais displejs vienmērīgs, LED "OUT" iedegas, NC atvērts.

Kļūdas indikācija

• Augšējais displejs mirgo: pie augsta vai zema sprieguma kļūdas.
• Apakšējais displejs mirgo: pie lielas strāvas kļūdas.
• LED OUT: iedegas, kad ierīce ir normālā stāvoklī. NO kontakts ir aizvērts.
