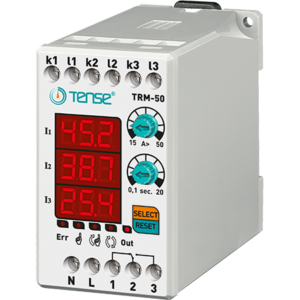

Digitālais pārslodzes relejs ar LED displeju 3×3 cipari TRM-50

Slodzes kontroles/ierobežošanas relejs, 3-fāzu, diapazons 15-50 A, ražotājs TENSE (Turcija)

TRM-50 digitālais pārslodzes relejs ir izstrādāts, lai aizsargātu slodzes no bojājumiem, ko izraisa lielas strāvas, vienlaikus nodrošinot darbības kontroli.

• 15-50 A (regulējama pārslodzes vērtība)
• 50 % fiksēta strāvas asimetrija
• Regulējams bojājuma aiztures laiks
• Regulējams darbības režīms (automātiskais, pusautomātiskais, manuālais)
• Iegādājoties TENSE strāvas releju, jūs saņemat lietošanai gatavu ierīci - strāvas transformatori ir iekļauti komplektā.

Ierīces izmantošana un darbības princips

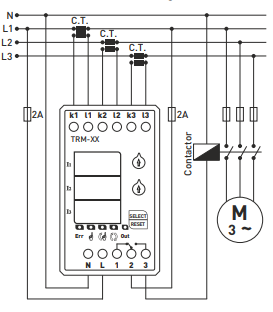

1. Pievienojiet ierīci saskaņā ar pievienoto elektroinstalācijas shēmu.
2. Kad elektroinstalācija ir pabeigta, pieslēdziet strāvas padevi. Pēc ieslēgšanas displejā 5 sekundes tiks rādītas iestatītās vērtības.
3. Lai iestatītu pārslodzes vērtību, izmantojiet kontrolieri "A>". Iestatītā vērtība tiek parādīta kreisajā displejā.
4. Izmantojiet "t" kontrolieri, lai iestatītu aiztures laiku. Iestatītā vērtība arī tiek parādīta kreisajā displejā.

Kad ierīce ir ieslēgta:

• Relejs ieslēdzas, izejas kontakts pārslēdzas uz 3. spaili un iedegas indikators OUT.
• Ja strāva pārsniedz iestatīto pārslodzes vērtību (A>), ierīce atskaita aiztures laiku un iedegas indikators ERR.
• Kad laiks ir pagājis, relejs nostrādā, kontakts pārslēdzas uz 1. spaili un indikators OUT izslēdzas.

TRM-50 sērijas elektroniskais strāvas relejs ir paredzēts automātiskai patērētāju atvienošanai, ja tiek pārsniegta maksimālā pieļaujamā strāva. Tam ir programmējams ieslēgšanās diapazons, ieslēgšanās laiks un reversās ieslēgšanās iestatījumi. Ir 3 režīmi, kā atgriezties "darba" stāvoklī - MANUAL, SEMI-AUTO, AUTO.

Atiestatīšanas režīmi

• Manuālais režīms: Lai atjaunotu ierīces darbību pēc pārslodzes, nospiediet Atiestatīšanas pogu. Attiecīgais LED iedegsies.
• Pusautomātiskais režīms: Tas ļauj ierīcei trīs reizes automātiski atiestatīt sistēmu, ja rodas pārslodze, un pēc tam, pie nākamās kļūdas, gaidīt manuālu atiestatīšanu. Attiecīgais LED iedegas.
• Automātiskais režīms: Ierīce ļauj sistēmai automātiski atiestatīt sistēmu katru reizi, kad rodas pārslodzes kļūda. Attiecīgais LED iedegas.

Piezīme: Lai mainītu režīmu, turiet SELECT pogu nospiestu 10 sekundes. Pēc režīma maiņas iedegsies attiecīgais LED.

Strāvas asimetrija 50 % (fiksēta)

Ja starpība starp lielāko un mazāko strāvu fāzēs pārsniegs 50%, ierīce 2 sekunžu laikā pāries asimetrijas kļūdas režīmā (novērš sistēmas bojājumus, ja tiek zaudēta viena fāze).

Ja rodas asimetrijas kļūda:

• Brīdī, kad rodas asimetrijas kļūme, mirgo abu fāžu, kas izraisījušas kļūdu, displeju grupa un iedegas ERR indikators.
• Lai izietu no asimetrijas kļūdas režīma, ir jāveic manuāla atiestatīšana.

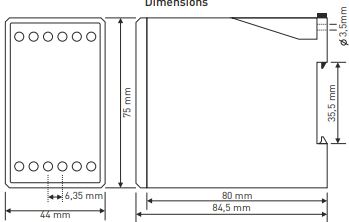

Tehniskie parametri

• Darba spriegums: 150-260 V maiņstrāvas
• Darba frekvence: 50/60 Hz
• Jaudas patēriņš: <6 VA
• Darba temperatūra: -20 °C ... +55 °C
• Displejs: 3 × 3 cipari, 5 gaismas diodes
• Pārslodzes vērtība (A>): 15-50 A
• Aiztures laiks: 0,1-20 s
• Savienojuma veids: skavas savienojums
• Kontakti: 5 A / 250 V maiņstrāvas (aktīvā slodze)
• Kabeļa diametrs: 2,5 mm²
• Svars: maks. 250 g
• Uzstādīšana: uz DIN sliedes
• Maksimālais augstums: <2000 m

Piezīme: TRM-50, TRM-100, TRM-200 un TRM-300 var izmantot tikai ar komplektācijā iekļautajiem strāvas transformatoriem.
TRM-400 var izmantot ar 400/5 strāvas transformatoru, kas ir TRM-400 komplektācijā.
