Slodzes kontroles/ierobežošanas relejs, 3-fāzu, diapazons 290-400 A, ražotājs TENSE (Turcija)

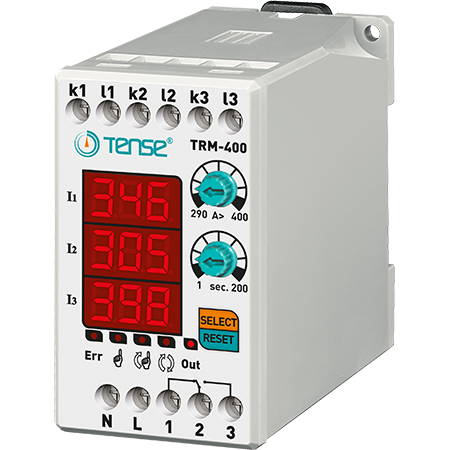

TRM-400 digitālais pārslodzes relejs ir izstrādāts, lai aizsargātu slodzes no bojājumiem, ko izraisa lielas strāvas, vienlaikus nodrošinot darbības kontroli.
- 290-400 A (regulējama pārslodzes vērtība)
- Regulējams bojājuma aiztures laiks
- Regulējams darbības režīms (automātiskais, pusautomātiskais, manuālais)
- Iegādājoties TENSE strāvas releju, jūs saņemat lietošanai gatavu ierīci - strāvas transformatori ir iekļauti komplektā.
Ierīces lietošana un darbības princips

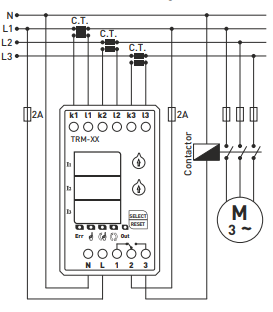

- Pievienojiet ierīci saskaņā ar pievienoto elektroinstalācijas shēmu.
- Kad elektroinstalācija ir pabeigta, pieslēdziet strāvas padevi. Pēc ieslēgšanas displejā 5 sekundes tiks rādītas iestatītās vērtības.
- Lai iestatītu pārslodzes vērtību, izmantojiet kontrolieri "A>". Iestatītā vērtība tiek parādīta kreisajā displejā.
- Izmantojiet "t" kontrolieri, lai iestatītu aiztures laiku. Iestatītā vērtība arī tiek parādīta kreisajā displejā.
Kad ierīce ir ieslēgta:
- Relejs ieslēdzas, izejas kontakts pārslēdzas uz 3. spaili un iedegas indikators OUT.
- Ja strāva pārsniedz iestatīto pārslodzes vērtību (A>), ierīce atskaita aiztures laiku, un tad iedegas indikators ERR.
- Kad iestatītais laiks ir pagājis, relejs izslēdz kontaktu, pārslēdzas uz 1. spaili, un indikators OUT izslēdzas.
TRM-400 sērijas elektroniskais strāvas relejs ir paredzēts automātiskai patērētāju atvienošanai, ja tiek pārsniegtas maksimālās pieļaujamās strāvas. Tam ir programmējams ieslēgšanas diapazons, kā arī iespēja iestatīt ieslēgšanās laiku un reversās ieslēgšanās laiku. Ir 3 režīmi, kā atgriezties "darba" stāvoklī - MANUAL, SEMI-AUTO, AUTO.
Atiestatīšanas režīmi
- Manuālais režīms: Lai atjaunotu ierīces darbību pēc pārslodzes, jānospiež Atiestatīšanas poga. Šajā režīmā iedegas attiecīgais LED indikators.
- Pusautomātiskais režīms: Tas ļauj ierīcei trīs reizes automātiski atiestatīt sistēmu, kad rodas pārslodze, un pēc tam, pie nākamās kļūmes, gaidīt manuālu atiestatīšanu. Attiecīgais LED iedegas.
- Automātiskais režīms: Ierīce ļauj sistēmai automātiski atiestatīt sistēmu katru reizi, kad rodas pārslodzes kļūda. Attiecīgais LED iedegas.
Piezīme: Lai mainītu režīmu, turiet SELECT pogu nospiestu 10 sekundes. Kad režīms ir mainīts, iedegas atbilstošais LED.
Tehniskie parametri
- Darba spriegums: 150-260 V maiņstrāvas
- Darbības frekvence: 50/60 Hz
- Enerģijas patēriņš: <6 VA
- Darba temperatūra: -20 °C ... +55 °C
- Displejs: 3 × 3 cipari, 5 gaismas diodes
- Pārslodzes vērtība (A>): 290-400 A
- Aiztures laiks: 1-200 s
- Savienojuma veids: skavas savienojums
- Kontakti: 5 A / 250 V maiņstrāvas (aktīvā slodze)
- Kabeļa diametrs: 2,5 mm²
- Svars: maks. 250 g
- Uzstādīšana: uz DIN sliedes
- Maksimālais augstums: <2000 m
Piezīme: TRM-50, TRM-100, TRM-200 un TRM-300 var izmantot tikai ar komplektācijā iekļautajiem strāvas transformatoriem.
TRM-400 var izmantot ar 400/5 strāvas transformatoru, kas ir TRM-400 komplektācijā.
Pamata
|
Ražotājs
|
Tense
|
|
Ražošanas valsts
|
Turcija
|
|
Uzstādīšanas veids
|
Uz DIN sliedes
|
|
Paplašināšanas kontaktu skaits
|
1 gab.
|
|
Slēdžu kontaktu skaits
|
1 gab.
|
|
Savienoto vadu šķērsgriezums
|
2,5 mm²
|
|
Korpusa materiāls
|
Plastmasa
|
|
Skatīt
|
Jā
|
|
Masa
|
250 g
|
|
Ieslēgšanas/izslēgšanas LED
|
Jā
|
|
"Pārslodzes" LED
|
Jā
|
|
Minimālā uzglabāšanas temperatūra
|
-5 grād.
|
|
Maksimālā uzglabāšanas temperatūra
|
55 grādi.
|
|
Aizsardzības līmenis IP
|
30
|
|
Kalpošanas laiks
|
10 gadi
|
|
Tehniskās specifikācijas
|
|
|
Fāžu skaits
|
3
|
|
Nominālais maiņstrāvas darba spriegums
|
220V
|
|
Nominālā strāva
|
5A
|
|
Strāvas frekvence
|
50 Hz
|
|
Nominālā strāva
|
3W
|
|
Minimālā darba temperatūra
|
-5 grād.
|
|
Maksimālā darba temperatūra
|
55 grādi.
|
|

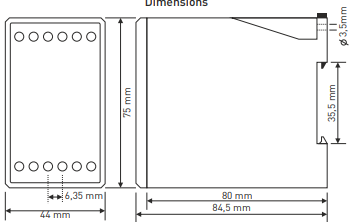

Kopējie izmēri
|
|
|
Garums
|
85 mm
|
|
Augstums
|
75 mm
|
|
Platums
|
44 mm
|
|
Lietotāja raksturojums
|
|
|
Kavēšanās laiks
|
1 s -200 (s)
|
|
Uzstādīšana
|
DIN+skrūves
|
|
Diapazons
|
290-400A
|
|
