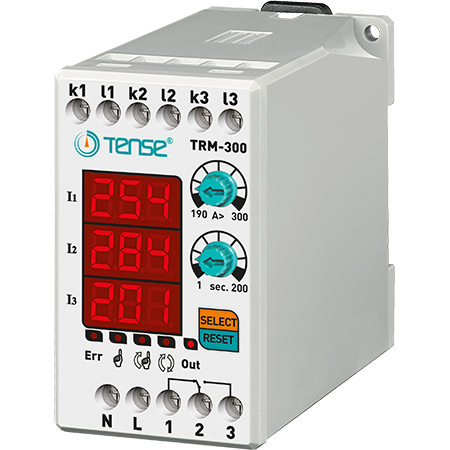

Digitālais pārslodzes relejs ar 3 × 3 ciparu LED displeju TRM-300

Trīsfāzu strāvas relejs slodzes strāvas kontrolei/ierobežošanai 190-300 A diapazonā, ražotājs TENSE (Turcija)

TRM-300 digitālie strāvas pārsprieguma releji ir paredzēti, lai aizsargātu slodzes no bojājumiem, ko izraisa lielas strāvas, vienlaikus nodrošinot darbības uzraudzību.

- 190-300 A (regulējama virsstrāvas vērtība)
- 50 % fiksēta strāvas asimetrija
- Regulējams kļūdas aiztures laiks
- Regulējams darbības režīms (automātiskais, pusautomātiskais, manuālais)
- Iegādājoties TENSE zīmola strāvas releju, jūs saņemat lietošanai gatavu ierīci - strāvas transformatori iekļauti komplektā.

Ierīces izmantošana un darbības princips

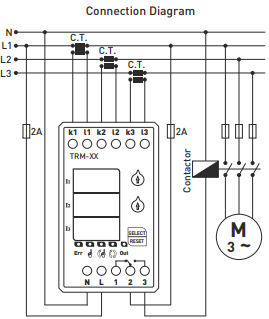

1. Pievienojiet ierīci saskaņā ar elektroinstalācijas shēmu.
2. Kad elektroinstalācija ir pabeigta, pievienojiet strāvu. Pēc ieslēgšanas displejā 5 sekundes tiek rādītas iestatītās vērtības.
3. Izmantojiet "A>" kontrolieri, lai iestatītu pārslodzes strāvas vērtību. Iestatītā vērtība tiek parādīta kreisajā displejā.
4. Izmantojiet "t" kontrolieri, lai iestatītu aiztures laiku. Iestatītā vērtība arī tiek parādīta kreisajā displejā.

Kad ierīce ir ieslēgta:
- ieslēdzas relejs, izejas kontakts pārslēdzas uz 3. spaili un iedegas indikators OUT.
- ja strāva pārsniedz iestatīto virsstrāvas vērtību (A>), ierīce sāk skaitīt aiztures laiku un iedegas indikators ERR.
- kad laiks ir pagājis, relejs izslēdzas, kontakts pārslēdzas uz 1. spaili un indikators OUT nodziest.

TRM-300 sērijas elektroniskais strāvas relejs ir paredzēts automātiskai ierīču atvienošanai, ja tiek pārsniegta maksimālā pieļaujamā strāva.
Tam ir programmējams izslēgšanās diapazons, iespēja iestatīt izslēgšanās laiku un atgriešanās laiku.
Ir 3 programmas, lai atgrieztos "darba" režīmā - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Atiestatīšanas režīmi:

- Manuālais režīms: Pēc pārspriegumstrāvas bojājuma ierīce jāreseretē, nospiežot Reset pogu. Šajā režīmā iedegas attiecīgais LED indikators.
- pusautomātiskais režīms: sistēma pēc virsstrāvas kļūdas trīs reizes automātiski atiestatās, pēc tam, pie nākamās kļūdas, gaida manuālu atiestatīšanu. Šajā režīmā iedegas attiecīgais LED.
- Automātiskais režīms: sistēma pēc katras pārslodzes kļūdas tiek atiestatīta automātiski. Šajā režīmā iedegas attiecīgais LED.

Piezīme: Lai mainītu režīmu, turiet SELECT pogu nospiestu 10 sekundes. Kad režīms ir mainīts, iedegas attiecīgā LED gaisma.

Asimetrija 50% (fiksēta)

Ja starpība starp lielāko un mazāko fāzes strāvu pārsniedz 50%, ierīce 2 sekunžu laikā pāriet asimetrijas kļūdas režīmā.
(Tas novērš sistēmas bojājumus vienas fāzes bojājuma gadījumā motora darbības laikā).

Kad rodas asimetrijas kļūda:
- mirgo abu kļūdu izraisījušo fāžu displeju grupa un iedegas ERR indikators.
- Lai atgrieztos no asimetrijas kļūdas režīma, ierīce jārestartē manuāli.

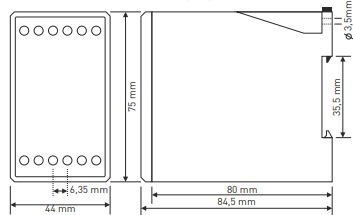

Tehniskie parametri:

- Darba spriegums: 150-260 V maiņstrāvas
- Darba frekvence: 50/60 Hz
- Jaudas patēriņš: < 6 VA
- Darba temperatūra: no -20 °C līdz +55 °C
- Displejs: 3 × 3 cipari, 5 gaismas diodes
- Strāvas pārslodzes iestatījums (A>): 190-300 A
- Aiztures laiks: 1-200 s
- Savienojuma veids: pieslēgums ar spailēm
- Kontakti: 5 A / 250 V maiņstrāvas (aktīvā slodze)
- Vada diametrs: 2,5 mm²
- Svars: maks. 250 g
- Montāža: uz DIN sliedes
- Darba augstums: < 2000 m

Piezīme: TRM-50, TRM-100, TRM-200 un TRM-300 var izmantot tikai ar strāvas transformatoriem, kas pievienoti ierīcei.
TRM-400 var izmantot ar 400/5 strāvas transformatoru.
