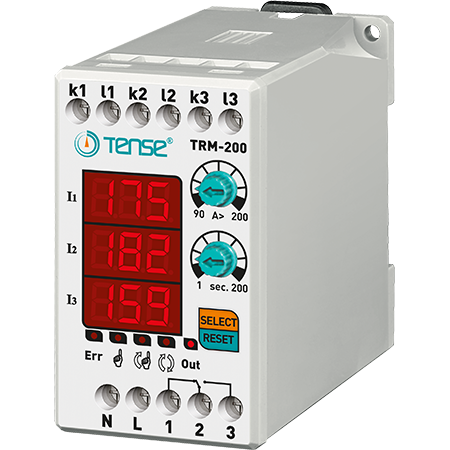

Digitālais pārslodzes relejs ar 3 × 3 ciparu LED displeju TRM-200

Trīsfāzu strāvas relejs slodzes strāvas kontrolei / ierobežošanai 90-200 A diapazonā, ražotājs TENSE (Turcija)

TRM-200 digitālie strāvas pārsprieguma releji ir paredzēti, lai aizsargātu slodzes no bojājumiem, ko izraisa lielas strāvas, vienlaikus nodrošinot darbības uzraudzību.

- 90-200 A (regulējama virsstrāvas vērtība)
- 50 % fiksēta strāvas asimetrija
- Regulējams kļūdas aiztures laiks
- Regulējams darbības režīms (automātiskais, pusautomātiskais, manuālais)
- Iegādājoties TENSE zīmola strāvas releju, jūs saņemat lietošanai gatavu ierīci - strāvas transformatori iekļauti komplektā.

Ierīces izmantošana un darbības princips

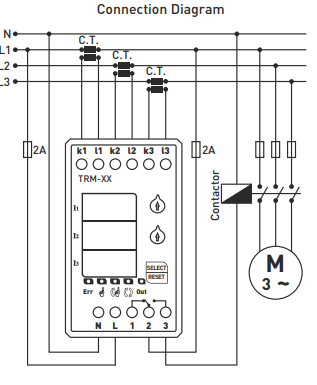

1. Pievienojiet ierīci saskaņā ar elektroinstalācijas shēmu.
2. Kad elektroinstalācija ir pabeigta, pievienojiet strāvu. Pēc ieslēgšanas displejā 5 sekundes tiek rādītas iestatītās vērtības.
3. Izmantojiet "A>" kontrolieri, lai iestatītu pārslodzes strāvas vērtību. Iestatītā vērtība tiek parādīta kreisajā displejā.
4. Izmantojiet "t" kontrolieri, lai iestatītu aiztures laiku. Iestatītā vērtība arī tiek parādīta kreisajā displejā.

Kad ierīce ir ieslēgta:
- ieslēdzas relejs, izejas kontakts pārslēdzas uz 3. spaili un iedegas indikators OUT.
- ja strāva pārsniedz iestatīto virsstrāvas vērtību (A>), ierīce sāk skaitīt aiztures laiku un iedegas indikators ERR.
- kad iestatītais laiks ir pagājis, relejs izslēdzas, kontakts pārslēdzas uz 1. spaili un indikators OUT nodziest.

Apraksts

TRM-200 sērijas elektroniskais strāvas relejs ir paredzēts automātiskai ierīču atvienošanai, ja tiek pārsniegta maksimālā pieļaujamā strāva.
Tam ir programmējams pārslēgšanas diapazons, aiztures laiks un atpakaļ ieslēgšanās laika iestatījumi.
Ir 3 atgriešanās darba stāvoklī režīmi - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Atiestatīšanas režīmi:

- Manuālais režīms: Pēc pārstrāvas bojājuma ierīce jāreseretē, nospiežot Reset pogu. Šajā režīmā iedegas attiecīgais LED indikators.
- Pusautomātiskais režīms: Pēc pārsprieguma bojājuma sistēma automātiski atiestatās trīs reizes, pēc tam gaidot manuālu atiestatīšanu pie nākamā bojājuma. Šajā režīmā iedegas attiecīgais LED.
- Automātiskais režīms: sistēma automātiski atiestatās pēc katra pārsprieguma bojājuma. Šajā režīmā iedegas attiecīgais LED.

Piezīme: Lai mainītu režīmu, turiet SELECT pogu nospiestu 10 sekundes. Kad režīms ir mainīts, iedegas atbilstošais LED indikators.

Asimetrija 50% (fiksēta)

Ja starpība starp lielāko un mazāko fāzes strāvu pārsniedz 50%, ierīce 2 sekunžu laikā pāriet asimetrijas kļūdas režīmā.
(Tas novērš sistēmas bojājumus, ja motora darbības laikā notiek fāžu kļūme.)

Asimetrijas kļūdas laikā:
- Brīdī, kad tiek parādītas abas fāzes, kas izraisījušas kļūdu, mirgo displeja grupa un iedegas ERR indikators.
- Lai atgrieztos no asimetrijas kļūdas režīma, ierīce jāreseretē manuāli.

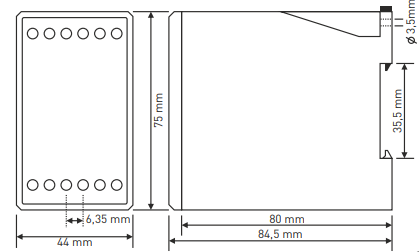

Tehniskie parametri:

- Darba spriegums: 150-260 V maiņstrāvas.
- Darba frekvence: 50/60 Hz
- Jaudas patēriņš: < 6 VA
- Darba temperatūra: no -20 °C līdz +55 °C
- Displejs: 3x3 cipari, 5 gaismas diodes.
- Pārslodzes strāvas iestatījums (A>): 90-200 A
- Aiztures laiks: 1 s - 200 s
- Savienojuma veids: termināls
- Kontakti: 5 A / 250 V maiņstrāvas (aktīvā slodze)
- Vada diametrs: 2,5 mm²
- Svars: maks. 250 g
- Uzstādīšana: uz DIN sliedes
- Darba augstums: < 2000 m

Piezīme : TRM-50, TRM-100, TRM-200 un TRM-300 var izmantot tikai ar komplektācijā iekļautajiem strāvas transformatoriem.

TRM-400 var izmantot ar 400/5 strāvas transformatoru, kas ir TRM-400 komplektācijā.
