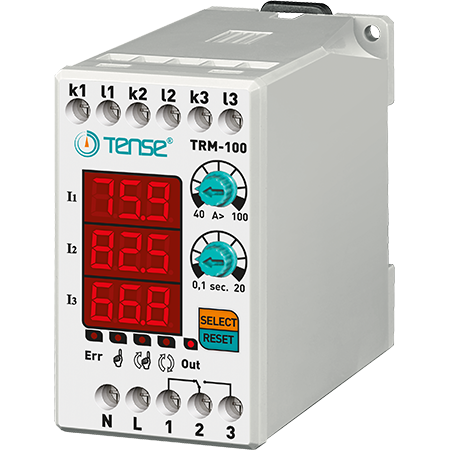

Digitālais pārslodzes relejs ar 3 × 3 ciparu LED displeju TRM-100

Trīsfāzu strāvas relejs slodzes strāvas kontrolei/ierobežošanai 40-100 A diapazonā, ražotājs TENSE (Turcija)

TRM-100 digitālie strāvas pārsprieguma releji ir paredzēti, lai aizsargātu slodzes no bojājumiem, ko izraisa lielas strāvas, vienlaikus nodrošinot darbības kontroli.

- 40-100 A (regulējama virsstrāvas vērtība)
- 50 % fiksēta strāvas asimetrija
- Regulējams bojājuma aiztures laiks
- Regulējams darbības režīms (automātiskais, pusautomātiskais, manuālais)
- Iegādājoties TENSE strāvas releju, jūs saņemat nokomplektētu ierīci, kas gatava darbam - strāvas transformatori iekļauti komplektā.

Ierīces izmantošana un darbības princips

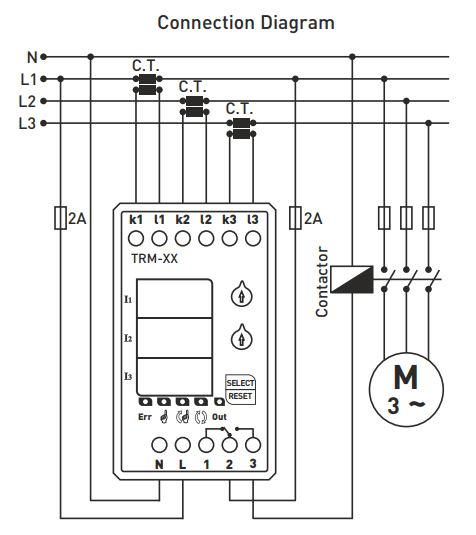

1. Pievienojiet ierīci saskaņā ar elektroinstalācijas shēmu.
2. Kad elektroinstalācija ir pabeigta, pievienojiet strāvu. Pēc ieslēgšanas displejā 5 sekundes tiek rādītas iestatītās vērtības.
3. Izmantojiet "A>" kontrolieri, lai iestatītu pārslodzes strāvas vērtību. Iestatītā vērtība tiek parādīta kreisajā displejā.
4. Izmantojiet "t" kontrolieri, lai iestatītu aiztures laiku. Iestatītā vērtība arī tiek parādīta kreisajā displejā.

Kad ierīce ir ieslēgta:
- aktivizējas relejs, izejas kontakts pārslēdzas uz 3. spaili un iedegas indikators OUT.
- ja strāva pārsniedz iestatīto virsstrāvas vērtību (A>), ierīce sāk skaitīt aiztures laiku un iedegas indikators ERR.
- pēc laika beigām relejs izslēdzas, kontakts pārslēdzas uz 1. spaili un indikators OUT nodziest.

Apraksts

TRM-100 sērijas elektroniskais strāvas relejs ir paredzēts automātiskai ierīču atvienošanai, ja tiek pārsniegta maksimālā pieļaujamā strāva.
Tas ļauj iestatīt pārslēgšanās strāvu, aiztures laiku un ieslēgšanās laiku.
Ir pieejamas trīs programmas atgriešanai "darba" režīmā - MANUAL, SEMI-AUTOMATIC un AUTOMATIC.

Atiestatīšanas režīmi:

- Manuālais režīms: Pēc pārstrāvas bojājuma ierīce jāreseretē, nospiežot Reset pogu. Šajā režīmā iedegas attiecīgais LED indikators.
- Pusautomātiskais režīms: sistēma pēc pārsprieguma bojājuma trīs reizes automātiski atiestatās, pēc tam gaida manuālu atiestatīšanu pie nākamā bojājuma. Šajā režīmā iedegas attiecīgais LED.
- Automātiskais režīms: sistēma automātiski atiestatās pēc katra pārsprieguma bojājuma. Šajā režīmā iedegas attiecīgais LED.

Piezīme: Lai mainītu režīmu, turiet SELECT pogu nospiestu 10 sekundes. Kad režīms ir mainīts, iedegas atbilstošais LED indikators.

Asimetrija 50% (fiksēta)

Ja starpība starp lielāko un mazāko fāzes strāvu pārsniedz 50%, ierīce 2 sekunžu laikā pāriet asimetrijas bojājuma režīmā.
(Tas novērš sistēmas bojājumus, ja motora darbības laikā tiek zaudēta viena no fāzēm).

Asimetrijas defekta laikā:
- Brīdī, kad tiek parādītas abas fāzes, kas izraisījušas kļūdu, mirgo displeja grupa un iedegas ERR indikators.
- Lai izietu no defekta režīma, ierīce jāreseretē manuāli.

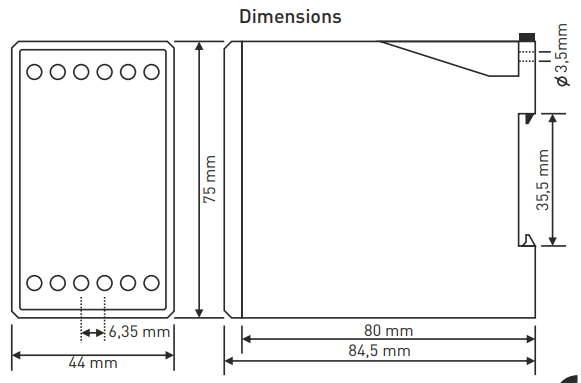

Tehniskie parametri:

- Darba spriegums: 150-260 V maiņstrāvas.
- Darba frekvence: 50/60 Hz
- Jaudas patēriņš: < 6 VA
- Darba temperatūra: no -20 °C līdz +55 °C
- Displejs: 3x3 cipari, 5 gaismas diodes.
- Pārslodzes strāvas iestatījums (A>): 40-100 A
- Aiztures laiks: 0,1 s - 20 s
- Savienojuma veids: termināls
- Kontakti: 5 A / 250 V maiņstrāvas (aktīvā slodze)
- Vada diametrs: 2,5 mm²
- Svars: maks. 250 g
- Uzstādīšana: uz DIN sliedes
- Darba augstums: < 2000 m

Piezīme: TRM-50, TRM-100, TRM-200 un TRM-300 var izmantot tikai ar komplektācijā iekļautajiem strāvas transformatoriem.
TRM-400 var izmantot ar 400/5 strāvas transformatoru, kas ir TRM-400 komplektācijā.
