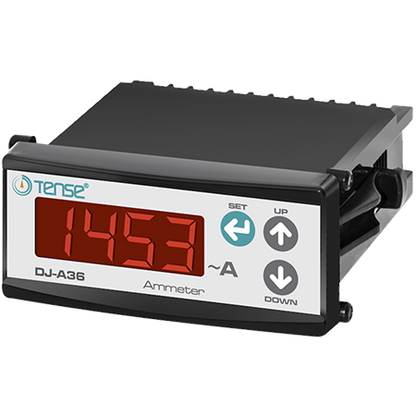

DJ-A36DC Digitālais līdzstrāvas ampērmetrs

Šunta strāvas mērīšanas diapazons: 10A - 910A DC

Šunta vērtība: 60mV DC (0,3 ... 70mV)

Šuntus (60mV šunta rezistors) var pasūtīt šeit

Barošanas spriegums: 230VAC (150-270VAC) 50/60Hz, pašpatēriņš: <6 VA

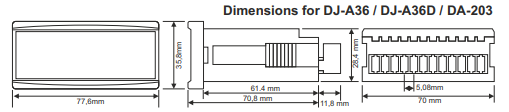

Izmēri: 78x36x75mm, izgriezums 72x31mm.

Displejs: 3 cipari 9 mm augstumā

Līdzstrāvas ampērmetrs izmanto netiešus mērījumus, izmantojot šunta rezistoru, kas tiek pasūtīts atsevišķi atkarībā no strāvas vērtības.

Ir iespējams izmantot šunta rezistoru diapazonā 10A....910A, bet ir atļauts izmantot 60 mV šunta rezistoru. Tas nozīmē, ka pie maksimālās strāvas maksimālā izmērītā šunta U būs 60 mV, bet mērījumu diapazons ir 0,3...70 mV. Nekad nedrīkst pārsniegt 70 mV, jo ierīce tiks bojāta.

Ampērmetra darbībai nepieciešams 1f 230 V maiņstrāvas 50/60 Hz strāvas avots ar ieejas jaudu <6VA.

Uzstādīšana un darbības apraksts:

Ievadiet šunta strāvas vērtību līdzstrāvas mērījumiem:

Nospiediet un 1 sekundi turiet nospiestu pogu "SET", lai ievadītu izvēlni, un ievadiet šunta vērtību ampēros, izmantojot pogas "uz augšu" un "uz leju".

Pēc šunta vērtības ievadīšanas vēlreiz nospiediet pogu "SET". Ekrānā tiks parādīta līdzstrāvas strāva. Ja savienojums ir mainījis polaritāti vai ir pārtraukts, ekrānā parādīsies "0".

Tehniskie parametri:

Barošanas spriegums: 230 V maiņstrāvas (150-270 V maiņstrāvas) 50/60 Hz, pašpatēriņš: <6 VA.

Strāvas mērīšanas diapazons: 10A - 910A, šunta vērtība: 60mV (0,3 ... 70mV).
