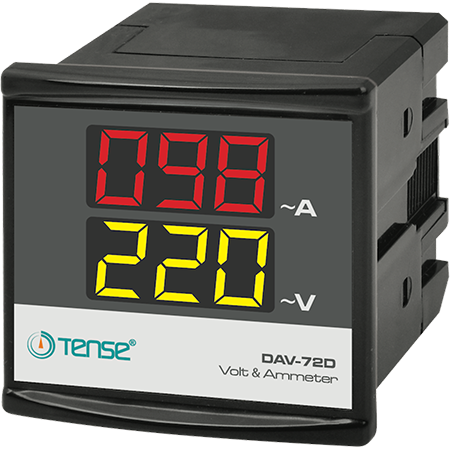

Digitālais paneļa multimetrs 72x72 mm - TENSE (DAV-72D)

Produkta apraksts:
DAV-72D ir 1-fāzu ciparu kombinētais kombinētais voltmetrs-ampērmetrs, kas paredzēts nepārtrauktai maiņstrāvas sprieguma starp fāzes un neitrālo vadu un slodzes strāvas patēriņa kontrolei, ko mēra ar ārējo strāvas transformatoru (CT-120, iekļauts komplektā). Instruments ir piemērots elektrības sadales skapjiem, ražošanas uzņēmumiem un elektroenerģijas sadales vai monitoringa sistēmām.

Darbības un lietošanas princips:

• Pieslēgšana mērāmajai fāzei un neitrālajam vadam caur sprieguma mērīšanas spailēm.

• Strāvas mērīšana, izmantojot ārējo strāvas transformatoru CT-120, kura sekundārie vadi savienojas ar K un L spailēm instrumenta aizmugurē.

• Kad tiek pievadīta strāva, uz displeja tiek parādīts sekojošais:

  • Faktiskais fāzes spriegums (V)

  • slodzes strāva (A)

Uzstādīšana un iestatīšana:

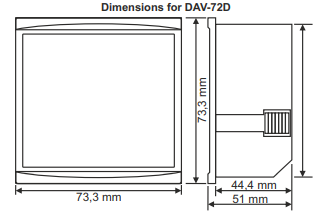

• Priekšējā paneļa uzstādīšana (68 × 68 mm izgriezums)

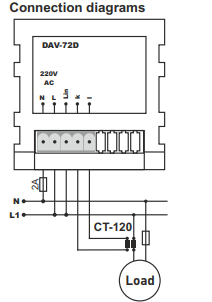

• CT-120 elektroinstalācija, kā parādīts shēmā, slodzes vads novietots caur transformatoru.

• Neizmantojiet citus strāvas transformatorus - instruments ir kalibrēts tieši CT-120.

Tehniskās specifikācijas:

• Darba spriegums: 140-270 V maiņstrāvas.

• Tīkla frekvence: 50/60 Hz

• Displeja sprieguma diapazons: 5-300 V maiņstrāvas

• Mērāmās strāvas diapazons: 1-100 A (izmantojot CT-120)

• Precizitāte:

  • Spriegums: ±1%.

  • Strāvas stiprums: ±3 %.

• Displejs: 2 rindas, 3 cipari, rakstzīmju augstums 14 mm

• Instrumenta jauda: <6 VA

• Darba temperatūra: no -20 °C līdz +55 °C

• Augstums: līdz 2000 m

• Savienojums: spailes, kabeļa šķērsgriezums līdz 1,5 mm²

• Uzstādīšana: panelis, priekšpusē

• Svars: līdz 220 g
