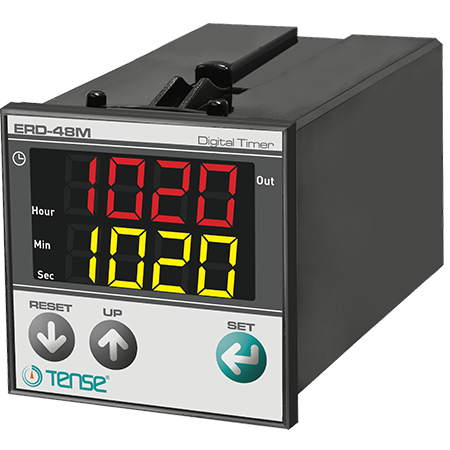

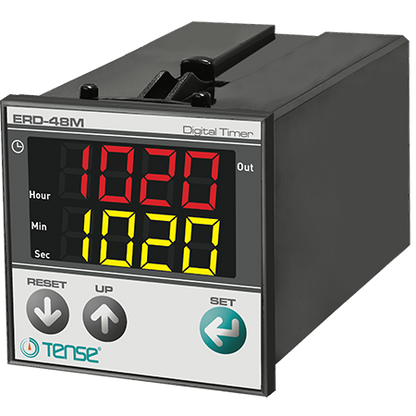

Paneļa laika relejs ERD-48M - universāls digitālais taimeris rūpnieciskai un mājas automatizācijai

ERD-48M paneļa pulksteņa pulksteņa laika relejs ir universāls digitālais taimeris, kas paredzēts laika ciklu kontrolei, rūpnieciskiem procesiem, vienfunkcionālām iekārtām un mājas automatizācijai. Tas piedāvā 13 dažādus darbības režīmus, precīzu programmēšanu un plašu vadības iespēju klāstu.

Ierīce ļauj vienkārši iestatīt laika secību no 0,1 sekundes līdz 99,59 stundām, izmantojot priekšējā paneļa pogas. Pateicoties dubultajam LED displejam, vērtības ir skaidri redzamas un salasāmas pat no attāluma.

Galvenās funkcijas:

• Daudzfunkcionāls digitālais taimeris ar START / RESET / GATE vadības ieejām.

• 13 programmējami režīmi plašam lietojumu klāstam

• Laika mērvienības: stundas (99:59) / minūtes (99:59) / sekundes (599,9 s)

• Pēdējā statusa atmiņa - atceras iestatījumus un izejas statusu strāvas padeves pārtraukuma laikā

• Divi LED displeji:

  • Augšējā līnija (sarkana): iestatītā vērtība

  • apakšējā līnija (dzeltena): pašreizējais izmērītais laiks vai statuss

• OUT releja noslēgšanās indikācija ar sarkanu LED diodi

• Iebūvēts sensoru barošanas avots: 12 V līdzstrāva, maks. 50 mA

• Savietojams ar 24 V līdzstrāvas signāliem (PNP ) vai pielāgotu 12 V izeju no 9. spailes.

• Izturīga konstrukcija, 48 × 48 mm paneļa montāža

Funkcijas un vadības ierīces

Ierīcei ir 13 dažādi darbības režīmi, kas nodrošina pilnīgu vadības elastību:

• Ieslēgšanas laika aizkave

• Laika aizkave OFF

• ciklisks ieslēgšana/izslēgšana

• vienreizēja laika iestatīšana

• secīga loģiskā vadība

• laika relejs ar pauzi (GATE)

• citi īpaši laika režīmi

(Pēc pieprasījuma var pievienot 13 režīmu sarakstu.)

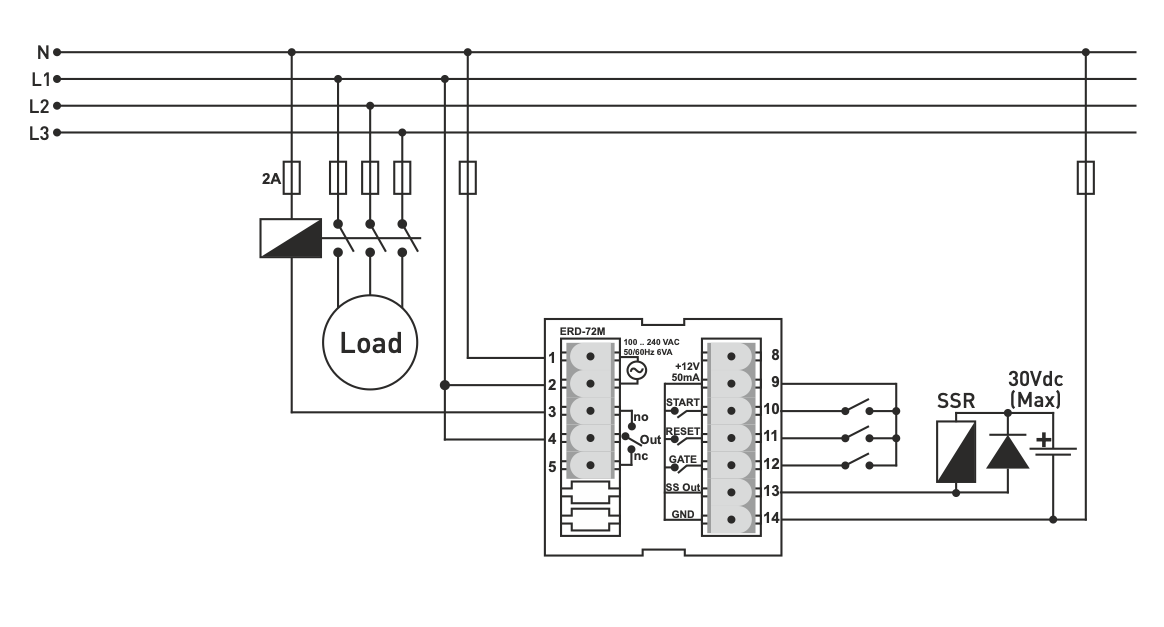

Vadības ieejas:

• START (10. spaile): iedarbina taimeri.

• RESET (11. spaile): laika skaitītāja iestatīšana no jauna.

• GATE (12. spaile): aptur atpakaļskaitīšanu (PAUZE).

• 9. spaile: integrēta +12 V līdzstrāvas padeve sensoriem/vadības pogām (maks. 50 mA).

Izejas

Releju izeja OUT1 (spailes 4-3-5):

• Tips: SPDT slēdzis (NO-COM-NC)

• Slodze: 250 VAC / 2 A, pretestības slodze

SSR izeja OUT2 (spailes 13 un 14):

• Vadības signāls cietvielu relejam

• Maksimālais izejas līmenis: 30 V DC

Tehniskās specifikācijas

• Barošanas spriegums: 100...240 V maiņstrāvas, 50/60 Hz

• Jaudas patēriņš: < 8 VA

• Laika diapazons:

  • 0,1 s līdz 599,9 s

  • 0 līdz 99:59 min.

  • 0 līdz 99:59 h

• START/RESET/GATE ieejas: 7-32 V DC (ieslēgts), 0-2 V DC (izslēgts)

• Displejs: 2 × 4 ciparu, 7 segmentu LED (sarkans + dzeltens)

• Darba temperatūra: no -20 °C līdz +55 °C

• Paneļa montāžas atvere: 44 × 44 mm

• Kopējie izmēri: 48 × 48 × 99 mm

• Darba augstums: < 2000 m

• Uzstādīšana: mont āža uz paneļa, montāža no priekšpuses
