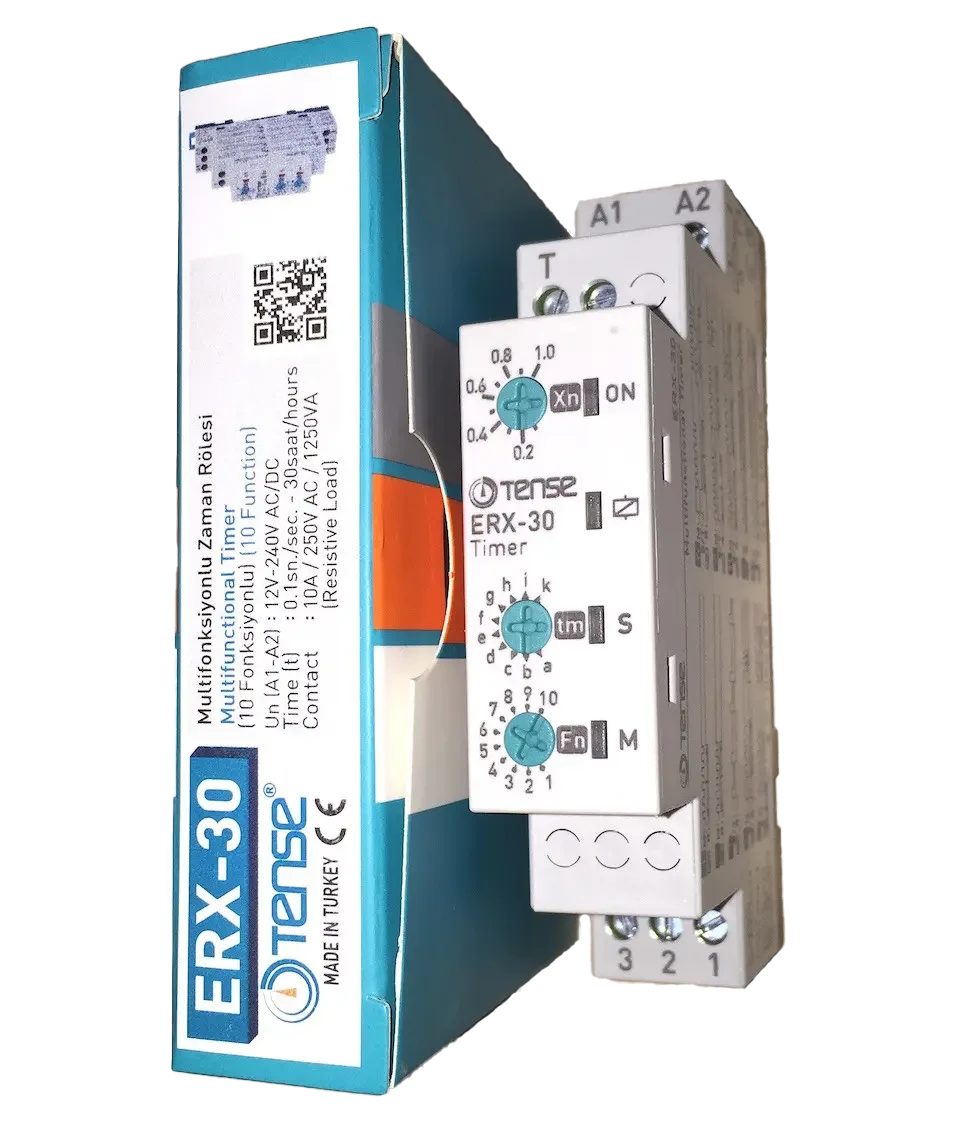

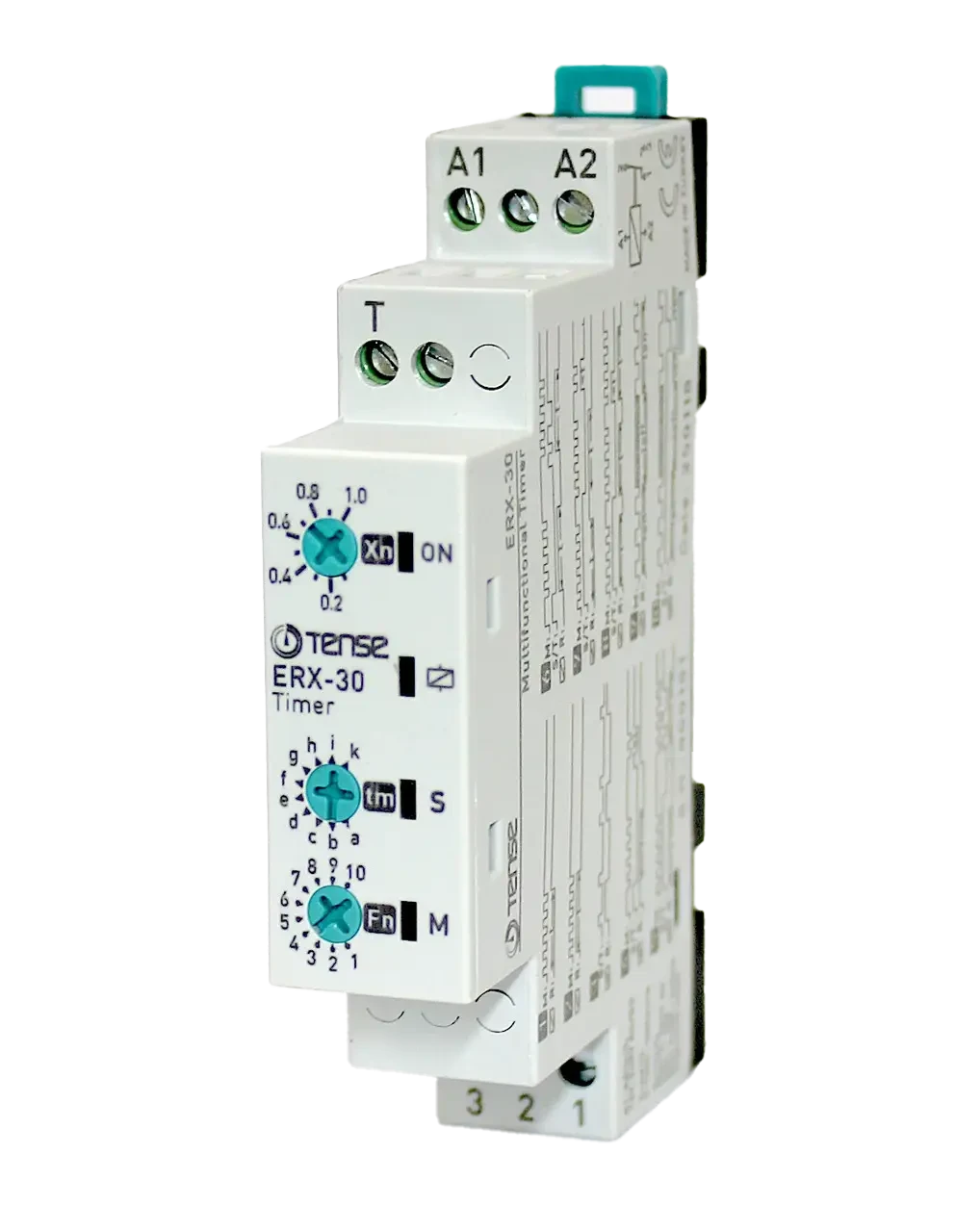

Daudzfunkcionāls laika relejs ERX-30 (10 funkcijas) - 12...240 V AC/DC, 1 komutācijas kontakts

Produkta apraksts

Daudzfunkcionālais laika relejs ERX-30 ir universāls vadības elements aizkaves, pārslēgšanas, impulsu vadības un periodisku procesu vadībai automatizācijā. Tas piedāvā līdz pat 10 laika funkcijām, kas aptver lielāko daļu uzdevumu rūpnieciskos un sadzīves lietojumos.

Tas ir piemērots:

• automatizācijas sistēmām ražošanā (kafijas/sēklu grauzdēšana, iepakošanas līnijas, termiskie procesi),

• ventilācijas (tualetes, vannas istabas), apkures, gaisa kondicionēšanas kontrolei,

• apgaismojumam (kāpņu telpas, izkārtnes, veikalu skatlogi),

• procesu laika noteikšanai veļas mazgāšanas mašīnās un sadzīves tehnikā,

• logu atvēršana/aizvēršana, aizbīdņi, gaisa kondicionēšana,

• motoru un nelielu piedziņu vadība.

Galvenā priekšrocība ir universālais 12-240 V maiņstrāvas maiņstrāvas/DC barošanas avots, kas ļauj ar šo releju vienā ierīcē aizstāt daudzus dažādus tipus.

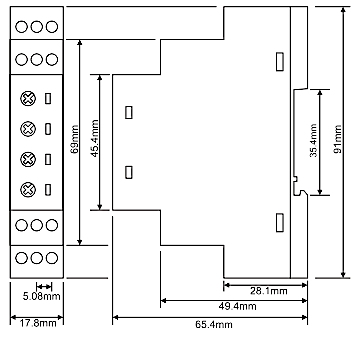

Uzstādīšana ir paredzēta standarta 35 mm DIN sliedēm.

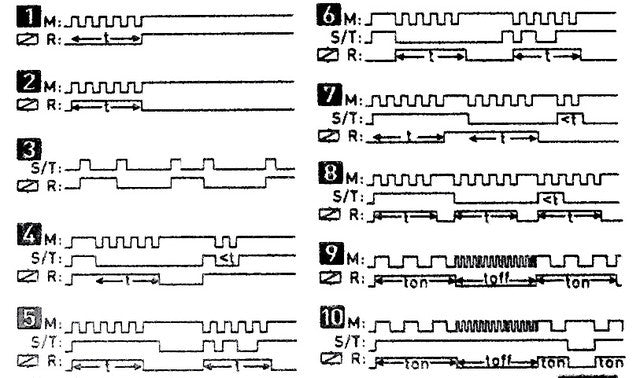

Iebūvētas laika funkcijas (10 funkcijas)

Relejs atbalsta šādus režīmus, kas izmantojami 12 / 24 / 48 / 110 / 230 V maiņstrāvas/līdzstrāvas spriegumam:

1. Bistabilais relejs

2. Aizkavēta iedarbināšana (Delay ON)

3. Aizkavēta atgriešanās (Delay OFF)

4. Mirgotājs - palaišana ar pauzi

5. Aizkavēta iedarbināšana pēc pārslēgšanas + aizkavēta atgriešanās (ON/OFF aizkaves kombinācija)

6. Mirgotāja palaišana ar impulsu

7. Aizkavēta iedarbināšana pēc pārslēgšanas un aizkavēta atgriešanās pēc pārslēgšanas (ON/OFF DELAY)

8. Impulsu ģenerators

9. Atsevišķs impulss pēc vadības ieejas atvienošanas (Single Shot - krītošā mala)

10. Atsevišķs impulss pēc vadības ieejas pārslēgšanas (Single Shot - augšupejošā mala)

Praktiskais pielietojums

Releju var izmantot daudzos lietojumos, piemēram:

• ventilatoru vadība mājsaimniecībās (tualete, vannas istaba),

• kāpņu apgaismojuma vadība,

• apkures vai ventilācijas ieslēgšana laika intervālos,

• reklāmas gaismas tablo cikliska vadība,

• vadības signālu kontaktu atstarošana (debounce),

• procesu vadība pārtikas rūpniecībā (gaļas vārīšana, cepšana),

• sūkņu, motoru un piedziņu vadība,

• logu, aizbīdņu, vārstu, vārstu automātiska atvēršana/aizvēršana,

• iekārtu un ražošanas līniju vadība.

Aprīkojuma priekšrocības

• Universāls barošanas avots: 12-240 V AC/DC

• Līdz 10 funkciju režīmiem

• 1 komutācijas kontakts

• Piemērots rūpnieciskiem un sadzīves lietojumiem

• Viegla montāža uz DIN sliedes

• Pilnībā aizvieto daudzus dārgākus tirgū pieejamos modeļus

• Uzticama darbība un plaša savietojamība

Dārgāku analogu aizvietošana

ERX-30 daudzfunkciju relejs var pilnībā aizstāt šos modeļus:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
