Darbības stundu skaitītājs digitālais ar LCD displeju 230VAC

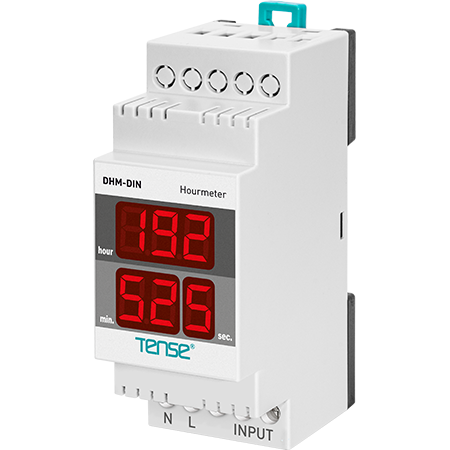

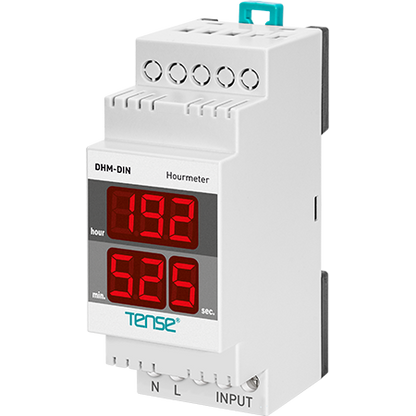

Darba laika skaitītājs DHM-DIN - montāža uz DIN sliedes

Produkta apraksts

Darba laika skaitītājs DHM-DIN ir paredzēts no 230 V maiņstrāvas tīkla darbināmu iekārtu darbības laika mērīšanai. Tas skaita kopējo laiku, kad iekārta ir pieslēgta strāvai - piemērots mašīnām, sūkņiem, ventilatoriem, kompresoriem, ražošanas līnijām un vispār visām ierīcēm, kurām nepieciešams reģistrēt kopējo darbības laiku.

Kad tiek pievadīts 230 V maiņstrāvas spriegums, ierīce automātiski sāk skaitīt laiku. Vērtības tiek parādītas divos displejos un saglabātas atmiņā pat strāvas padeves pārtraukuma gadījumā.

Tehniskās specifikācijas

• Barošanas spriegums: 230 VAC (150-260 VAC), 50/60 Hz.

• Jaudas patēriņš: < 6 VA

• Laika skaitīšanas diapazons: līdz 99 999 stundām.

• Displejs:

  • 2 × 3 ciparu displejs (ciparu augstums 9,2 mm)

  • Režīma displejs:

    • HHH (stundas) / MM (minūtes) / S (sekundes)

    • Pēc 999 h pārsniegšanas → apakšējā displejā tiek rādītas stundas un minūtes (sk. detalizētu aprakstu zemāk).

• Uzstādīšana: MCB (ķēdes pārtraucēja) profils, montāža uz DIN sliedes.

• Atiestatīšana: RESET poga (DHM-DIN gadījumā nospiediet ar nevadošu instrumentu caur RESET atveri).

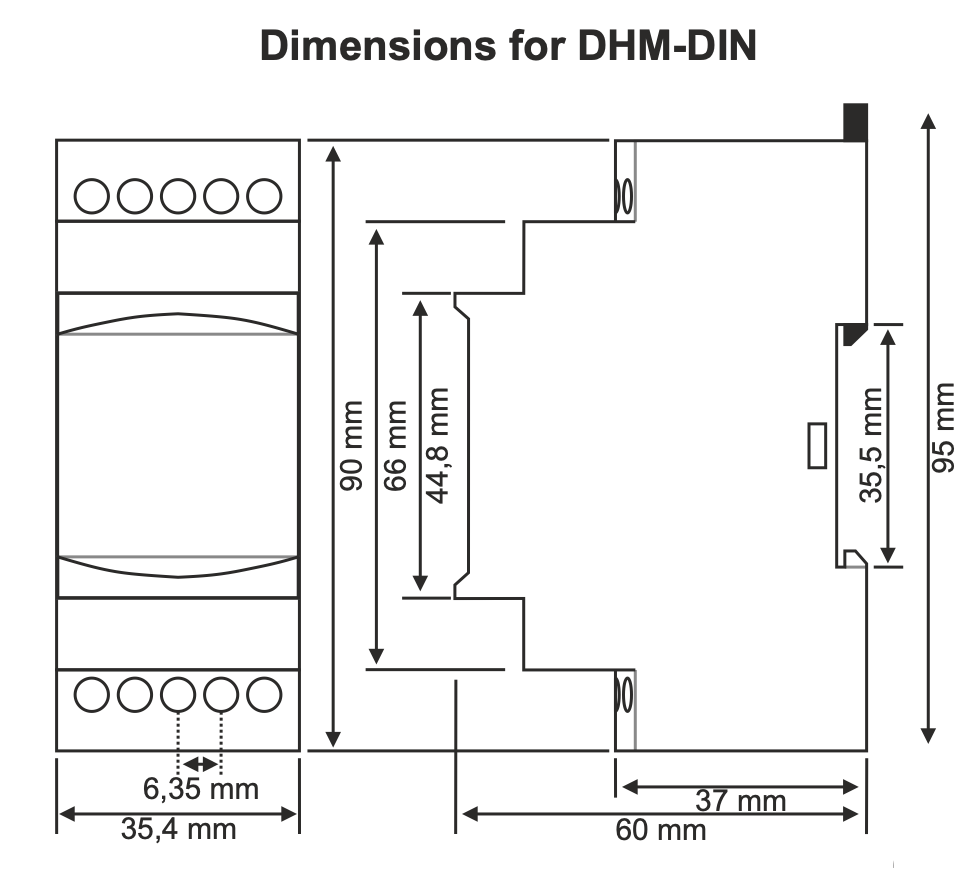

• Izmēri: 35,4 × 60 × 90 mm

Pielietojums un darbības princips

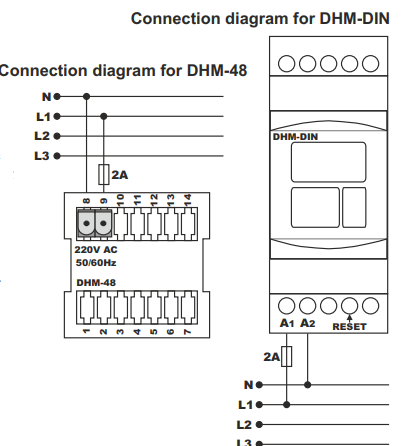

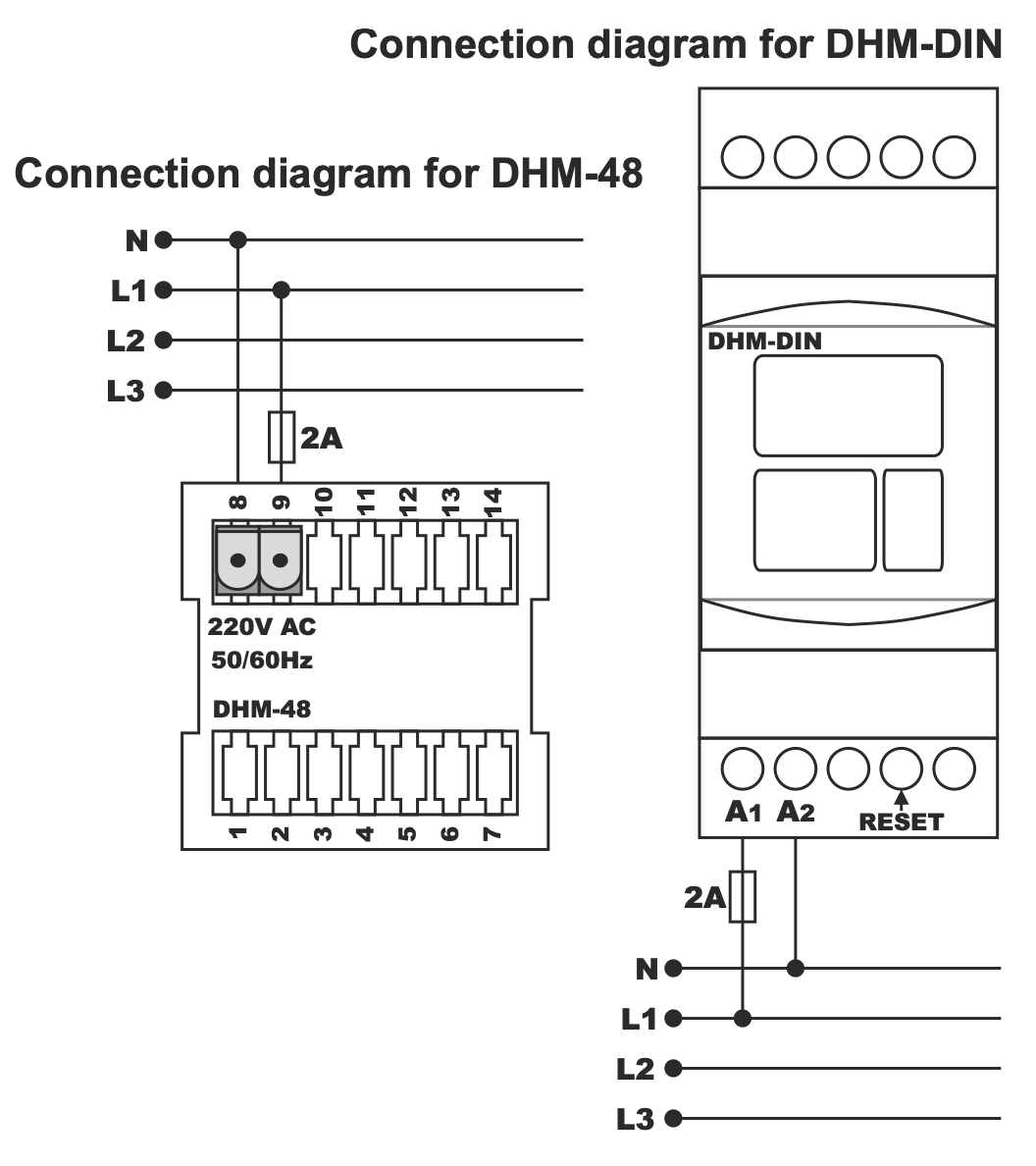

1. Savienojums saskaņā ar shēmu - pēc barošanas sprieguma pievienošanas skaitītājs automātiski sāk skaitīt laiku no nulles.

2. Displeja režīms pēc jauna ieslēgšanas:

   • Augšējais displejs: HHHH - trīs pulksteņa cipari.

   • Apakšējais displejs: MM S - divi minūšu cipari + viens sekunžu cipars.

     • sekundes palielinās par 1 ik pēc 6 sekundēm

3. Pēc 999 stundu pārsniegšanas:

   • Displeju nozīme mainās:

     • Apakšējais displejs → pulkstenis

     • apakšējā displeja labais cipars → minūtes (palielinās par 1 ik pēc 6 minūtēm)

4. Elektrības padeves pārtraukuma atmiņa:

   • Ja tiek atvienots strāvas padeves avots, instruments saglabā pēdējo izmērīto vērtību.

   • Pēc atkārtota ieslēgšanas tas turpina skaitīt no saglabātās vērtības.

Skaitītāja atiestatīšana

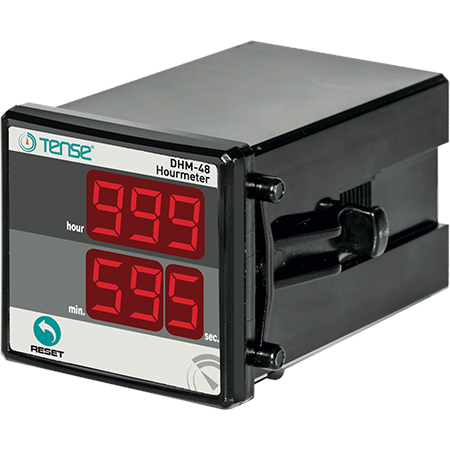

• DHM-48: nospiediet RESET pogu uz 5 s.

• DHM-DIN: nospiediet slēpto RESET pogu ar nevadošu instrumentu (piemēram, izolētu skrūvgriezi).

• Pēc atiestatīšanas visi cipari tiek iestatīti uz 000000.

Tipiska lietošana

Skaitītāju izmanto tādu ierīču darbības ilgtermiņa uzraudzībai, kuras ieslēdz tieši ar barošanas spriegumu:

• iegremdējamie sūkņi

• sadzīves ūdensapgāde / darling

• pašiesūcošie sūkņi

• rotējošām mašīnām

• kompresori

• izplūdes ventilatori (galdniecība, rūpniecība)

• ražošanas mašīnas un līnijas

• visas iekārtas, kurās jāreģistrē kopējais darbības laiks

Piemērots apkopes intervāliem, tehniskās apkopes plānošanai, mašīnu izmantošanas kontrolei un iekārtu kalpošanas laika uzskaitei.
