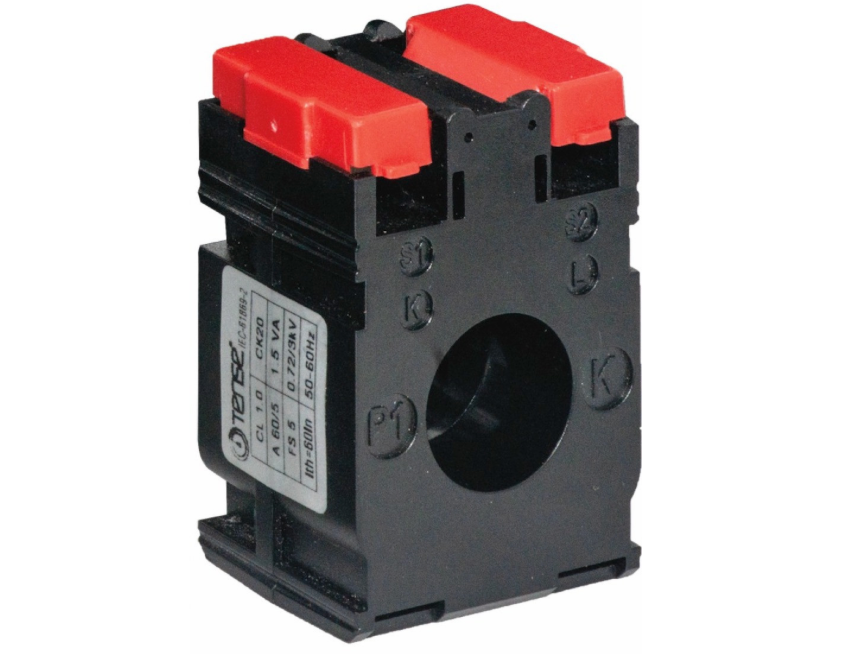

Mērīšanas strāvas transformators CK20 - TENSE

Produkta apraksts:
CK20 sērijas strāvas transformators ir paredzēts netiešiem maiņstrāvas mērījumiem zemsprieguma elektriskajās ķēdēs. To izmanto ampērmetru, jaudas mērītāju un multimetru barošanai vai kā ieeju aizsargrelejiem un uzraudzības ierīcēm.

Transformators ļauj droši un precīzi mērīt lielas strāvas, izmantojot standartizētu 5 A sekundāro strāvu.

Tehniskās specifikācijas

• Pārvēršanas koeficients: 60/5 A

• Slodze: 1 VA

• Precizitātes klase: 1

• Termināļu bloks: nenoņemams vāciņš, piemērots liela izmēra vadiem, izgatavots no misiņa.

• Korpuss: nedegošs, pašdzēšams ABS

• Uzstādīšana: DIN sliede (KK0003)

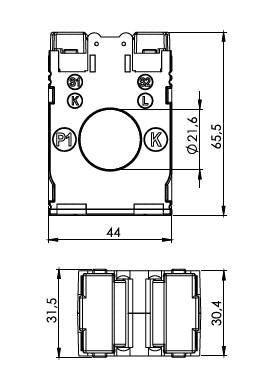

• Galvenais vadīts: apaļš vads Ø 20 mm

• Īsslēguma strāvas pretestība (Ith): 60 × In

• Pastāvīgās strāvas pretestība (Id): 1,2 × In

• Darba temperatūra: -25 °C līdz +85 °C

• Nominālā frekvence: 50-60 Hz

• Trieciena strāvas ierobežojums (FS): 5

• Izolācijas testa spriegums: 3 kV uz 1 minūti

• Standarti: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Papildu informācija

• Katrs strāvas transformators tiek individuāli testēts ražotāja rūpnīcā.

• Mērījumu rezultāti tiek ierakstīti transformatoram pievienotajā testa ziņojumā.

• Transformators ir piemērots rūpnieciskiem lietojumiem, sadales iekārtām, mērīšanas un aizsardzības sistēmām.
