Automātiskais zvaigžņu trīsstūra slēdzis / zvaigžņu trīsstūra laika relejs

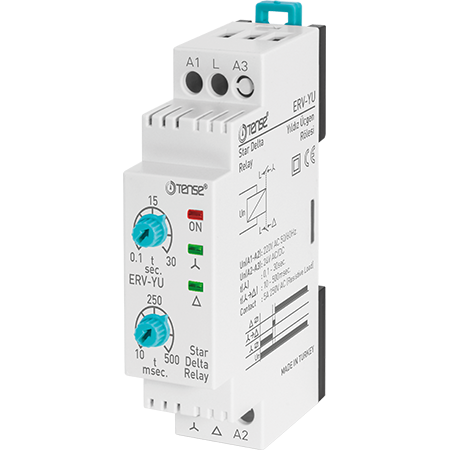

Releji zvaigznes un trijstūra trigera režīmiem (ERV-YU)

ERV-YU palaišanas relejs ir paredzēts elektromotoru automātiskai palaišanas vadībai STAR-TRINAGON režīmā pie darba sprieguma 24/220 V maiņstrāvas. Releja nodrošina maigu motora iedarbināšanu, samazina iedarbināšanas strāvu un pagarina visas piedziņas sistēmas kalpošanas laiku. Tas ir aprīkots ar ieslēgtā, STAR, TRĪNĪGLA režīma gaismas indikāciju un ļauj iestatīt palaišanas laiku.

Apraksts un darbības princips

Lai nodrošinātu vienmērīgu elektromotora iedarbināšanu, vispirms tiek aktivizēts režīms STAR, kas samazina sākotnējo strāvas uzrāvienu. Kad tiek sasniegts vajadzīgais ātrums, tinums automātiski pārslēdzas uz TRĪSKĀRŠU režīmu, kurā motors turpina normālu darbību.

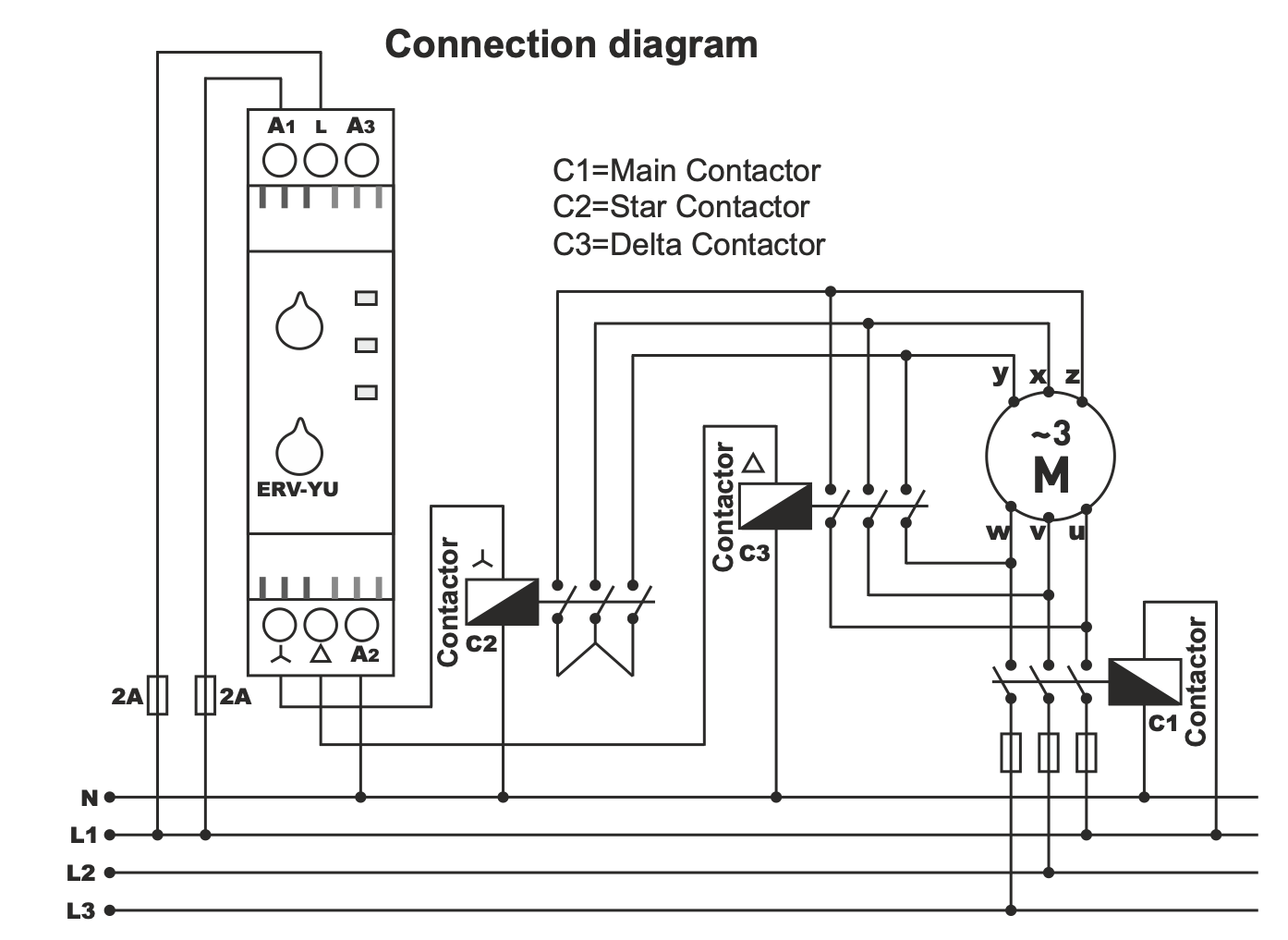

Automātiska režīmu pārslēgšana ar releju un kontaktoru palīdzību palielina visas sistēmas stabilitāti un novērš riskus, kas saistīti ar manuālu darbību.

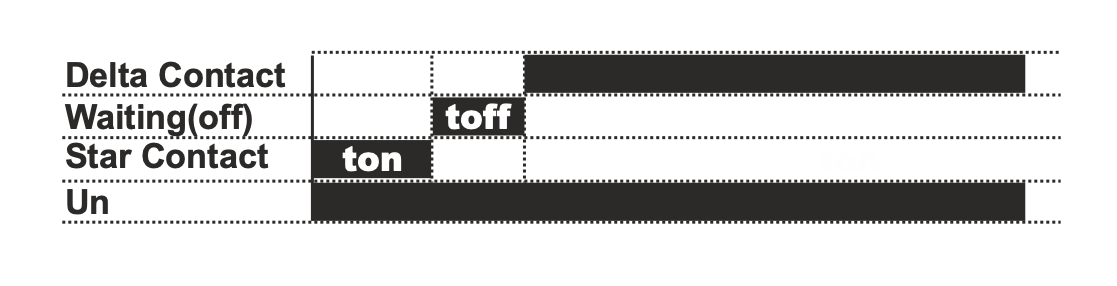

Ja releja A1-A2 spailēm tiek pielikts spriegums:

• tiek aktivizēts STAR kontakts, iedegas STAR indikators un sāk skaitīt starta intervālu t1 (0,1-30 s).

• Pēc tam, kad ir pagājis laiks t1, STAR kontakts tiek atvienots, indikators nodziest un sākas īsa pauze t2 (15 ms).

• Pēc tam tiek ieslēgti FĀZE-TRIANGLE kontakti, iedegas TRIANGLE indikators, un relejs paliek šajā režīmā visu laiku, kamēr A1-A2 spailēm tiek pievadīts spriegums.

Lietošana

ERV-YU relejs ir piemērots:

• automātiskai motora pārslēgšanas vadībai zvaigznes-trīsstūra režīmā

• rūpnieciskiem lietojumiem ar augstām prasībām attiecībā uz stabilu un drošu motora iedarbināšanu.

• sistēmām, kur nepieciešams samazināt palaišanas strāvu un aizsargāt elektrisko tīklu.

Papildu klāsts

Šim relejam var iegādāties:

• kontaktori un starteri

• kontaktori ar mehānisku bloķēšanu

• atsevišķus mehāniskās bloķēšanas moduļus

• metāla korpusi ar IP65 aizsardzību

Tas viss ir pieejams tieši no noliktavas par konkurētspējīgām cenām.
