Releju interfeiss ar montāžas bloku - 6 A, 12-24 V AC/DC, HB+NC (HF-41F)

Izstrādājuma apraksts

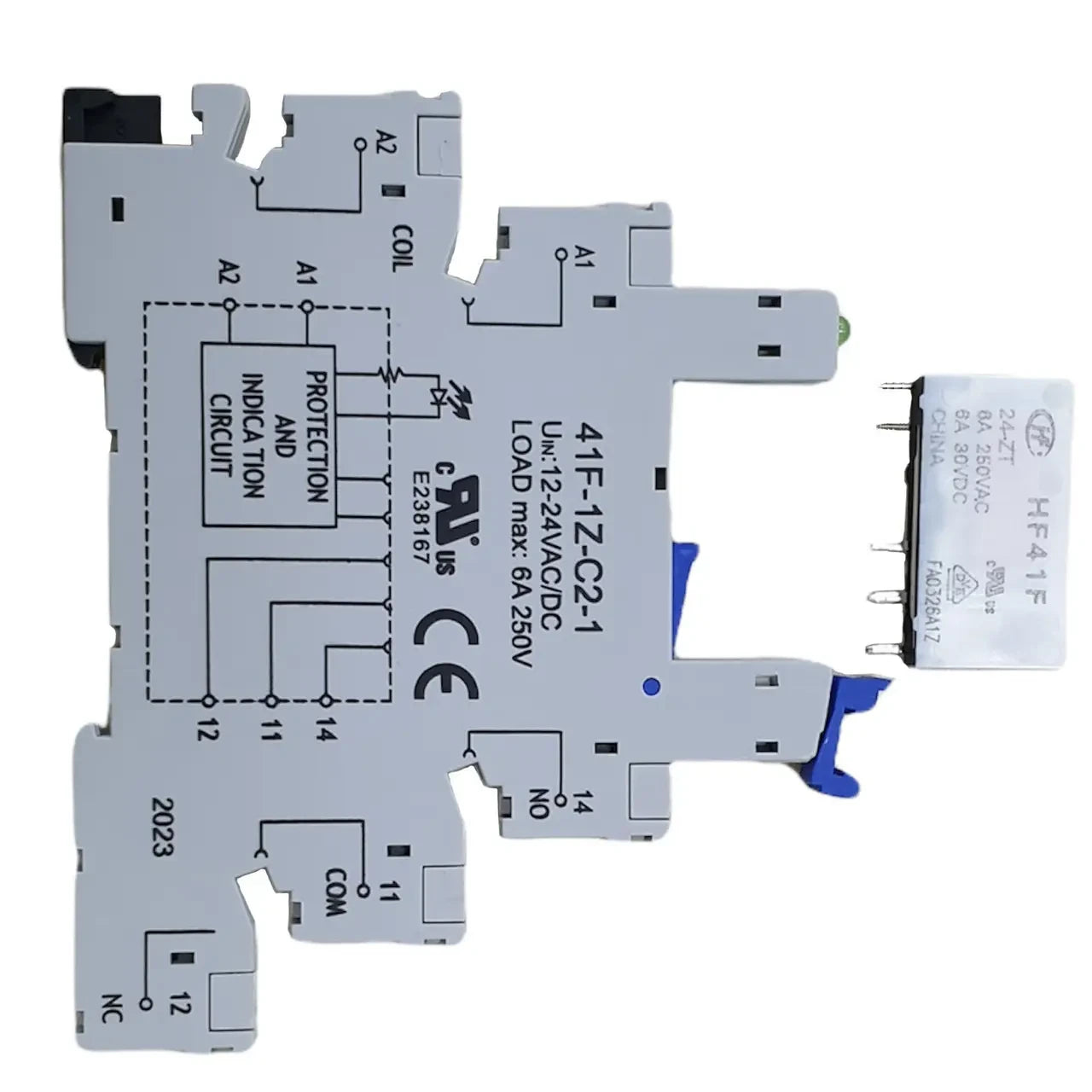

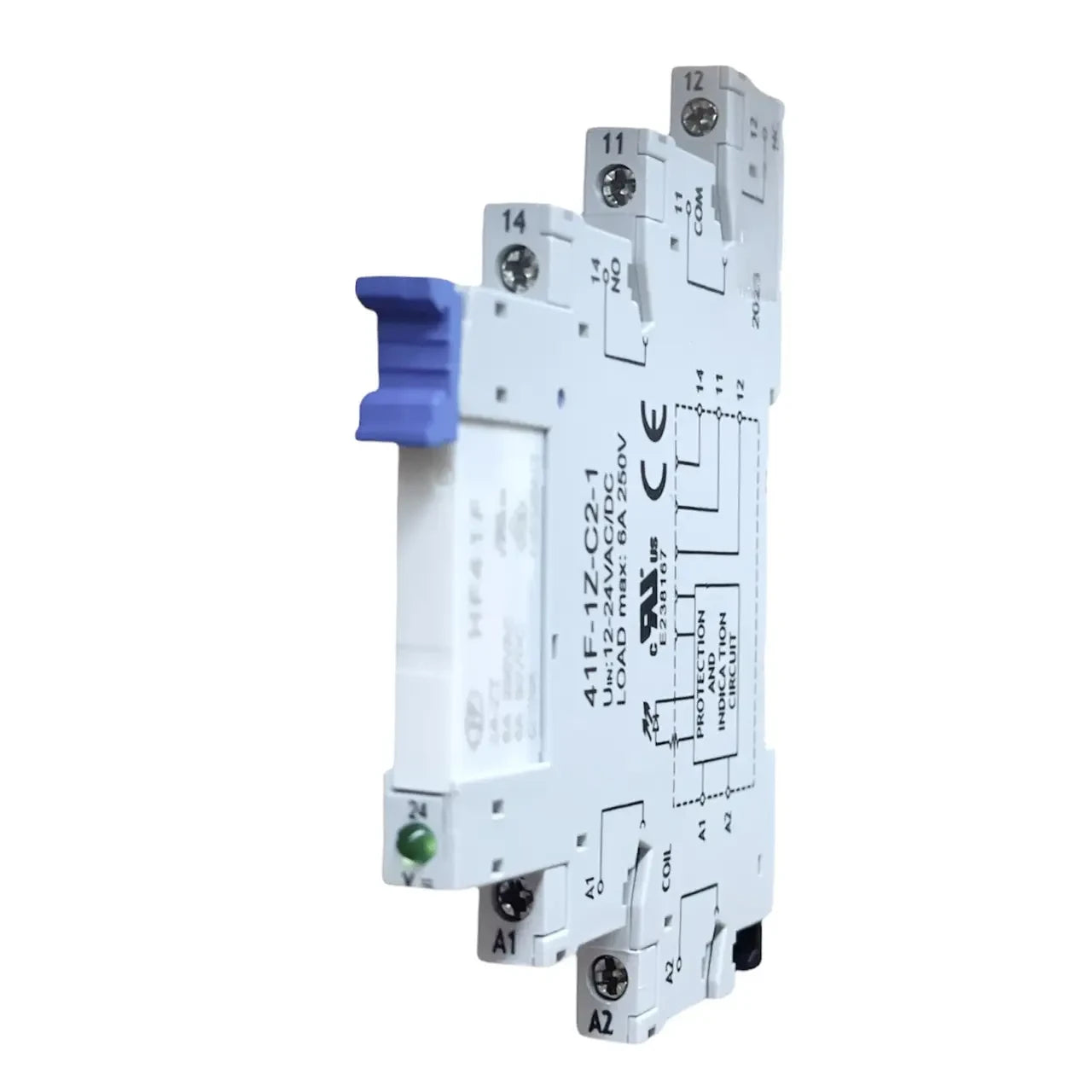

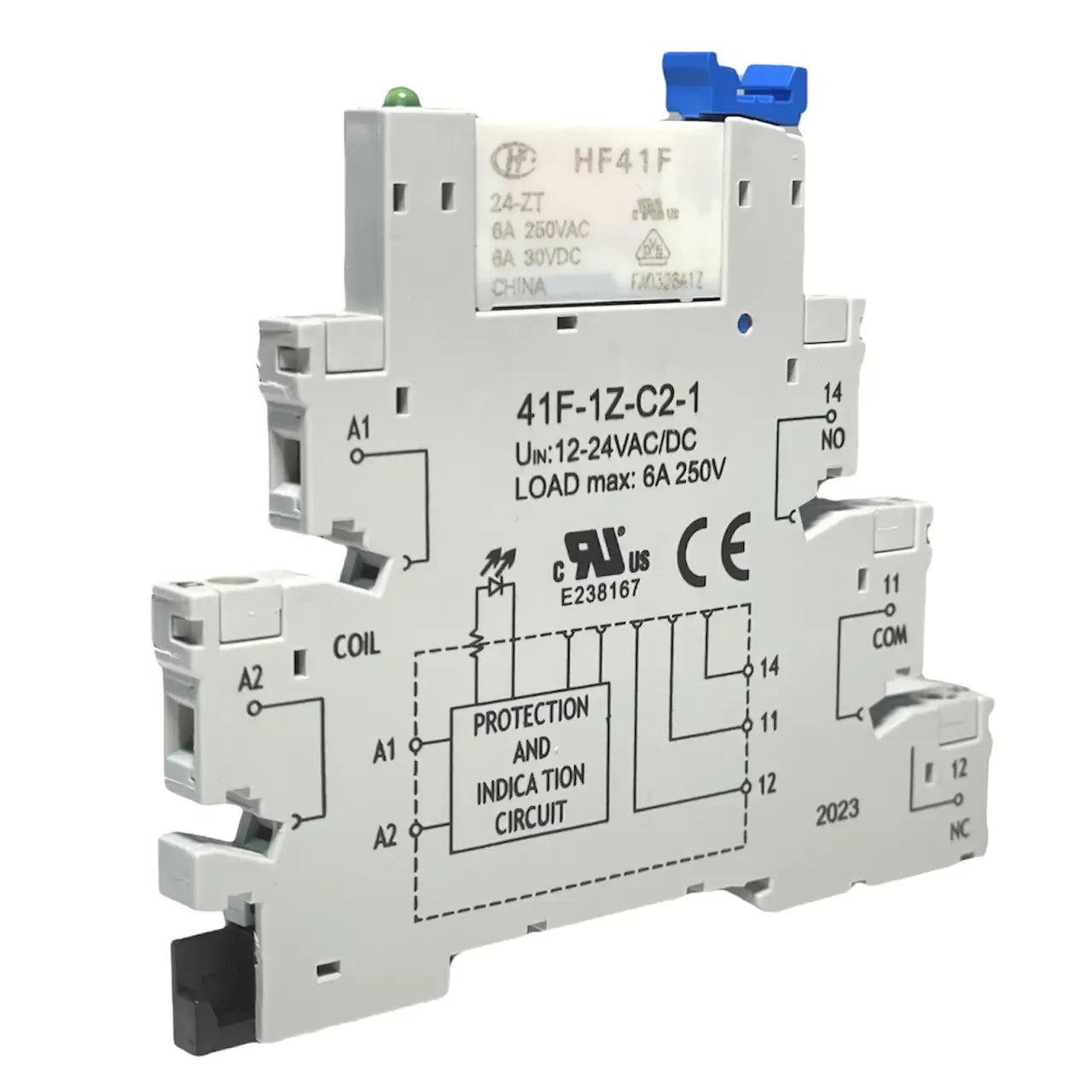

HF-41F releju interfeiss sastāv no 41F-1Z-C2-1 bāzes moduļa un pievienojamā miniatūrā releja HF41F/24-ZT ar jaudas kontaktiem.
Izmanto galvaniskai izolācijai, vadības signālu pastiprināšanai no PLC, vadības sistēmām vai sensoriem un izejas ķēžu komutācijas jaudas palielināšanai.

Pateicoties moduļu konstrukcijai, tas ļauj ātri nomainīt releju, neizjaucot visu moduli - ideāli piemērots rūpnieciskiem lietojumiem, automatizācijai un vadības skapjiem.

Funkcijas un priekšrocības

• Vadības un barošanas ķēžugalvaniskā izolācija

• PLC izejas signālupārslēgšanas jaudas palielināšana

• Montāža uz DIN sliedes (standarta 35 mm)

• Ātra releju nomaiņa - spraudņa konstrukcija bez visa moduļa demontāžas

• Tikai 6 mm platums ļaujietaupīt vietu

• LED statusa indikācija (zaļa releja aktivizēšanas gaisma)

• Piemērots maiņstrāvas/līdzstrāvas ieejas spriegumam 12-24 V

Tehniskie parametri

• Ieejas spriegums: 12-24 V AC/DC

• Nominālais kontaktu darbības spriegums: AC AC/DC AC-2:

  • MAIŅSTRĀVAS SPRIEGUMS: 250 V

  • LĪDZSTRĀVAS: 30 V

• Nominālā strāva: 6 A

• Kontakta tips: NO + NC (1 pārslēgšanas kontakts)

• Indikācija: zaļa LED

• Darba temperatūra: -20...+55 °C

• Aizsardzības pakāpe: IP20

• Moduļa platums: 6 mm

• Konstrukcija: pamatne + pievienojamais relejs HF41F

Pielietojums:

• Automatizācija un rūpnieciskā vadība

• PLC izejas ar mazu strāvu

• Signāla un strāvas ķēžu atdalīšana

• Kontaktoru, vārstu, motoru, signalizācijas vadība

• Uzstādīšana augsta elementu blīvuma korpusos
