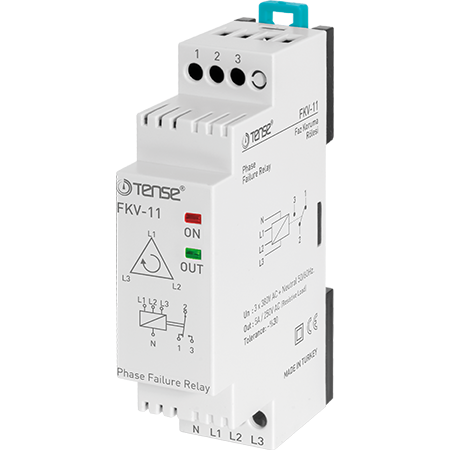

Fāzes vadības relejs FKV-11 | TENSE

Fāzes kontroles relejs FKV-11 ir paredzēts trīsfāzu iekārtu aizsardzībai pret galvenajiem traucējumiem elektrotīklā - jo īpaši pret fāžu traucējumiem (fāžu maiņu), fāžu traucējumiem un fāžu asimetriju. Releji nodrošina elektromotoru, sūkņu, kompresoru un citu trīsfāzu iekārtu drošu darbību.

Modelim ir fiksēta 30 % asimetrija, un tas ir paredzēts uzstādīšanai uz vienas DIN sliedes.

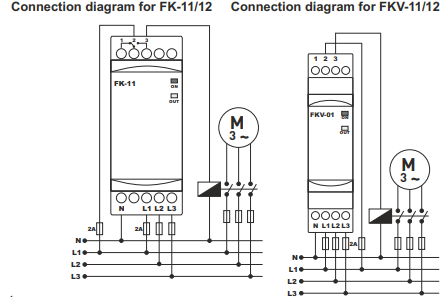

FKV-11 releja darbība (darbības algoritms)

Normāla darbība

• Ir visi trīs fāžu spriegumi.

• Fāzes ir savienotas pareizā secībā.

• Spriegums ir atļautajā diapazonā.

• 2-3 kontakti ir pārslēgti, LED OUT → izeja ir aktīva.

Asimetrija vai sprieguma novirze

• Ja vienas fāzes spriegums mainās par vairāk nekā 30 % vai ja daudzvirzienu vērtību izmaiņu summa pārsniedz šo robežu:

  • iedegas ASM LED (asimetrijas indikators),

  • kontakti 2-3 atvienojas,

  • kontakti 1-2 ieslēdzas,

  • OUT indikators izslēdzas.

Atgriešanās normālā režīmā

• Ja spriegums atgriežas atļautajā diapazonā,

• relejs atkal aktivizēs izeju un kontakti pārslēgsies atpakaļ uz 2-3 noslēgtiem kontaktiem.

Galvenās funkcijas un priekšrocības

• Aizsardzība pret:

  • Fāzes atteice,

  • nepareiza fāžu secība,

  • fāžu asimetriju (fiksēti 30 %).

• Vizuāla stāvokļa indikācija ar LED (OUT / ASM).

• Ātra reakcija uz elektrotīkla bojājumiem.

• Kompakts dizains - tikai 22,5 mm plats.

• Vienkārša montāža uz DIN sliedes.

Tehniskie parametri

Izmēri

• Garums: 85 mm

• Augstums: 77,6 mm

• Platums: 22,5 mm
