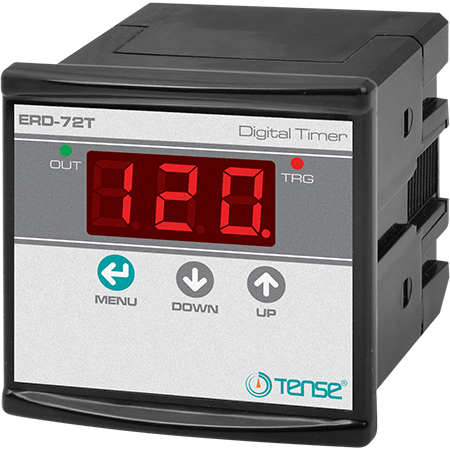

Laika relejs panelim ERD-72T ar displeju - ieslēgšanas/izslēgšanas aizkave

Apraksts:
ERD-72T panelī uzstādītais laika relejs nodrošina ieslēgšanas/izslēgšanas aizkavi ar regulējamu laiku līdz 999 minūtēm. Pateicoties displejam un vienkāršai pogu (bultiņu) darbībai, laika iestatīšana ir ātra un vienkārša.

Galvenās funkcijas

• Laika iestatīšana: 0,1 s - 999 min (16 h 39 min)

• Stāvokļa indikācija:

  • Zaļa LED OUT - relejs aizvērts (COM-NO)

  • Sarkans LED TRG - TRG terminālī ir signāls.

• Izvades relejs: pārslēgšanas, COM, NO, NC spailes

• Universāls barošanas avots: 24 V AC/DC (A2(-), A3(+)) vai 230 V AC (A1-A2).

• Jaudas patēriņš: <6 VA

• Uzstādīšana: panelī / uz skapja durvīm

• Izmēri: 72 × 72 × 51 mm

Funkcijas

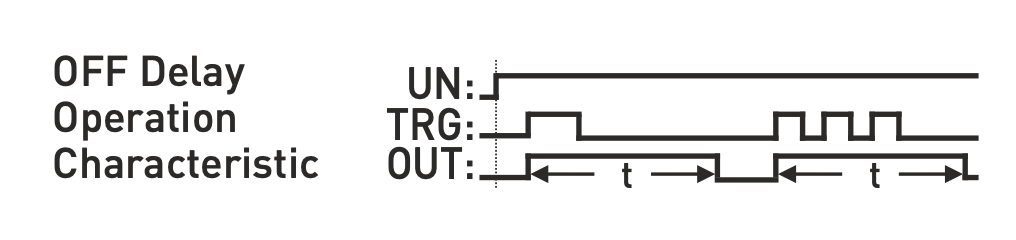

Izslēgšanas aizkave:

• Tūlītēja releja nostrādāšana pēc TRG signāla augšupejošās malas

• Releja paliek ieslēgta noteiktu laika periodu.

• Displejs atskaita laiku līdz izslēgšanās brīdim

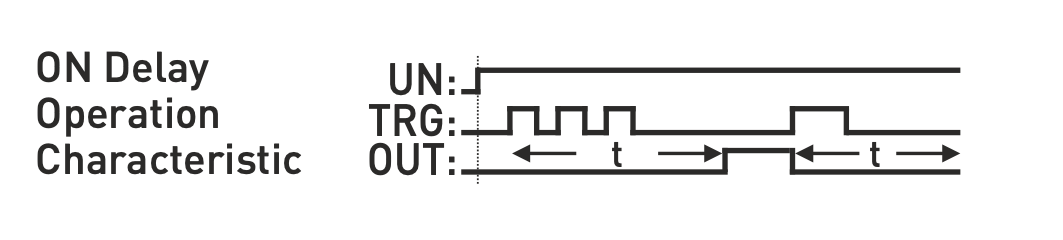

Ieslēgšanas aizkave:

• Aizkavēta releja ieslēgšanās pēc tam, kad no TRG signāla priekšējās malas ir pagājis iestatītais laiks.

• Displejā redzams atpakaļskaitīšanas laiks līdz ieslēgšanai

• Releju ieslēdz līdz nākamajai TRG signāla augšupejošajai malai.

• Ja signāls paliek TRG, relejs paliek ieslēgts.

Izmantojot

• Tūlītēja ieslēgšanās, kad TRG signāls ir pievadīts uz TRG

• Aizkavēta slodzes ieslēgšana (signalizācija, apgaismojums, kontaktors)
