Apraksts

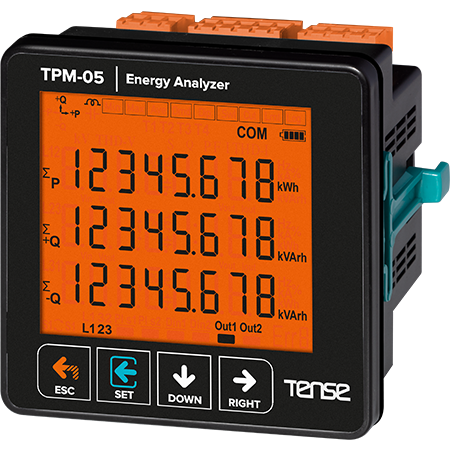

TPM-05 trīsfāzu daudzfunkcionālais digitālais paneļa mērītājs ir paredzēts trīsfāzu sistēmu elektrisko parametru mērīšanai un uzraudzībai. Ierīce ļauj uzraudzīt spriegumu, strāvu, frekvenci, jaudu un veikt citas uzlabotas elektroenerģijas kvalitātes analīzes. Izmantojot RS485 ModBus RTU, analizatoru var pieslēgt SCADA vai citām monitoringa sistēmām un attālināti uzraudzīt izmērītos datus.

TPM-05 analizatori ļauj veikt visaptverošu enerģijas analīzi, tostarp efektivitātes, jaudas kvalitātes un vienības izmaksu aprēķinus.

Galvenās priekšrocības

• RS485 Modbus RTU sakaru ports (1200-115200 bps).

• Sprieguma un strāvas harmonikas līdz 55. kārtas rādīšana.

• Aktīvās jaudas (P) un reaktīvās jaudas (Q, induktīvās un kapacitatīvās) fāžu pa fāzēm attēlošana.

• Katras fāzes šķietamās jaudas (S) un jaudas koeficienta (Cosφ) attēlošana

• katras fāzes L-N un L-L sprieguma, strāvas un frekvences uzraudzība

• Kopējās enerģijas rādījums: aktīvās enerģijas (ΣkWh) un reaktīvās enerģijas (ΣkVArh) imports/eksports.

• Minimālo un maksimālo vērtību un maksimālā patēriņa reģistrēšana

• 2 releju izejas un 1 digitālā ieeja

• Notikumu reģistrēšana: pārspriegums/pārspriegums, pārslodze, sprieguma/strāvas nelīdzsvarotība, THD-I, strāvas padeves traucējumi.

• Reālais laiks un datums (RTC)

• Ar paroli aizsargāta izvēlne

Tehniskās specifikācijas

• Barošanas avots: atbilstoši uzstādīšanas tipam (parasti 3×230/400 VAC)

• Savienojums: spaiļu bloks

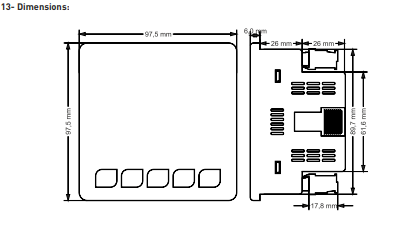

• Paneļa izmēri: standarta 72×72 mm vai atbilstoši modelim

• Mērījumu precizitāte: saskaņā ar harmoniku un ražotāja parametriem.

• Mērīšanas strāvas transformatori: ieteicamie 60/5 līdz 1500/5 A vai līdzvērtīgi.

• Datu reģistrēšana un integrācija SCADA sistēmās, izmantojot ModBus RTU.

Pielietojums

TPM-05 analizators ir piemērots:

• Rūpnieciskajām sadales un ražošanas līnijām

• Komerciālām ēkām, skolām, slimnīcām

• Enerģijas kvalitātes un patēriņa uzraudzībai

• Elektroiekārtu efektivitātes uzraudzībai
