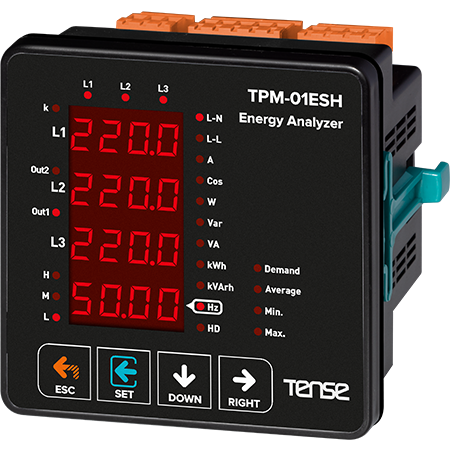

3 fāžu tīkla analizators TPM-01ESH - TENSE (Turcija)

Apraksts:
Daudzfunkcionāls trīsfāžu tīkla parametru digitālais paneļa skaitītājs, kas paredzēts precīziem elektrisko lielumu mērījumiem un uzraudzībai. Tas ļauj uzraudzīt strāvas, sprieguma, frekvences, jaudas un enerģijas patēriņu ar RS485 ModBus RTU saziņas iespēju.

Galvenās funkcijas

• Trīsfāžu sprieguma un strāvas mērīšana

• Aktīvās, reaktīvās un šķietamās enerģijas (P, Q, S) indikācija.

• Katras fāzes Cosφ un jaudas koeficienta vērtību attēlošana

• Katras fāzes sprieguma un strāvas mērīšana starp fāzi un neitrāli un starpfāzes spriegumu un strāvu.

• Frekvences mērīšana

• Harmonisko spriegumu un strāvu līdz 31. harmoniskajai daļai

• Kopējās aktīvās enerģijas importa un eksporta vērtības (ΣkWh)

• Kopējā induktīvā un kapacitatīvā reaktīvā enerģija (ΣkVArh)

• Minimālo un maksimālo vērtību, maksimālo prasību rādīšana

• 2 releju izejas un 1 digitālā ieeja

• Notikumu žurnāli (spriegums/strāva augsts/zems, nelīdzsvarotība, THD-I)

• Ar paroli aizsargāta izvēlne

Tehniskās funkcijas

• Sakari: RS485 ModBus RTU (1200-38400 bps)

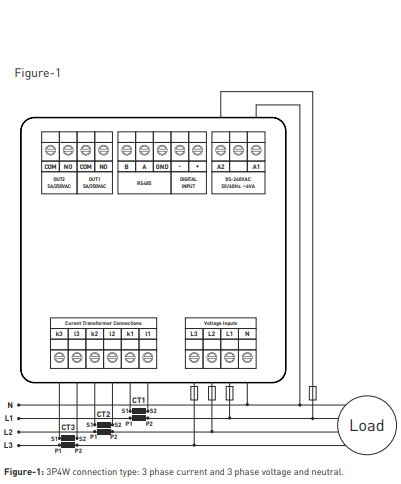

• Savienojums: 3fāžu sprieguma transformators un 3fāžu strāvas transformators.

• Saderīgie strāvas transformatori: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5, 1500/5.

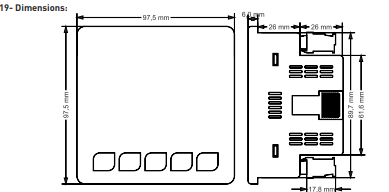

• Paneļa izmērs: standarta digitālais montāžas panelis

Pielietojums:

• Trīsfāzu elektrisko tīklu uzraudzība rūpnieciskos un komerciālos lietojumos

• Enerģijas patēriņa un elektroenerģijas kvalitātes uzraudzība

• Integrācija automatizācijas sistēmās, izmantojot ModBus RTU
