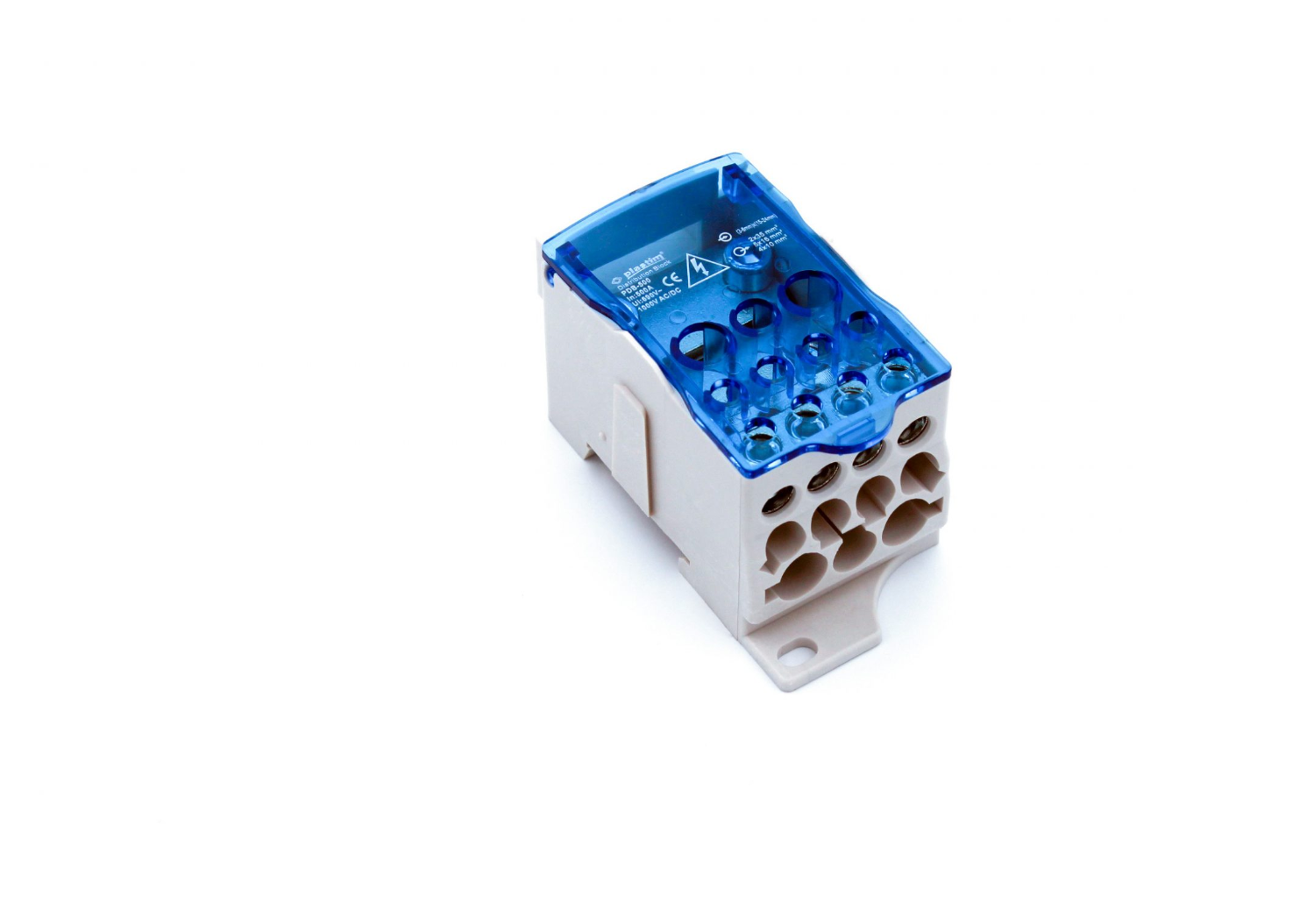

PDB500 fāzu atdalīšanas termināļu bloks

Fāžu atdalīšanas termināļu bloks uz DIN sliedes, Plastim

Plastim augstas veiktspējas rūpniecisko sadales bloku izmanto drošai, strukturētai un pārskatāmai fāžu vai neitrālo vadu sazarošanai galvenajos barošanas punktos un lielos sadales skapjos. Šis izturīgais modulis ir paredzēts ekstrēmām strāvas slodzēm līdz 500 A, un tā ieejas daļa ir piemērota masīva barošanas vadītāja vai kopnes sloksnes ar platumu līdz 8 × 24 mm² pieslēgšanai.

Bloks ļauj droši un taupot vietu sadalīt lielu jaudu 11 atsevišķos trīs dažādas jaudas izejas atzarus. Izturīgais plastmasas korpuss garantē drošu korpusu un aizsardzību pret nejaušu pieskārienu, savukārt universālā pamatne nodrošina ātru montāžu uz standarta DIN 35 mm atbalsta sliedes vai fiksētu montāžu ar skrūvēm uz montāžas plāksnes.

Tehniskie parametri

• Izstrādājuma tips.

• Nominālā strāva: 500 A

• Ieeju skaits: 1

• Izvadu skaits: 11

• Ieejas kopnes izmērs: 8 × 24 mm²

• Izejas vadu šķērsgriezums: 10 mm:

  • 4 × 2,5 - 10 mm²

  • 5 × 2,5 - 16 mm²

  • 2 × 6 - 35 mm²

• Savienojuma veids: skrūvju savienojums

• Uzstādīšanas metode: DIN 35 mm montāžas sliede / montāžas plate
