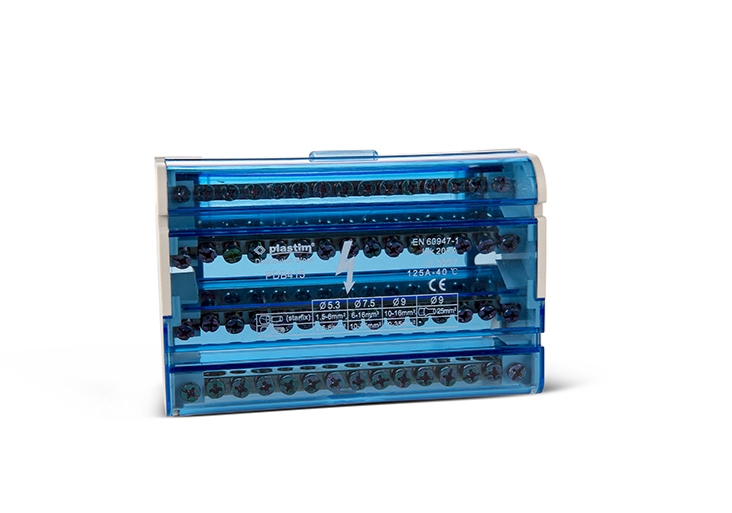

PDB415 fāzu atdalīšanas termināļu bloks

Termināļu bloks fāžu atdalīšanai uz DIN sliedes, Plastim, ražots Turcijā.

Plastim četru polu sadales bloks tiek izmantots drošai, pārskatāmai un vietu taupošai trīs fāžu un neitrālā vadītāja (3P+N) atzarošanai sadales skapjos. Bloks sastāv no četrām atsevišķām, galvaniski izolētām misiņa kopnēm (4 poliem), katra ar 15 pieslēguma punktiem ar trim dažādiem diametriem, lai optimāli kombinētu galveno padevi un lielu skaitu gala izvadu. Caurspīdīgs atvāžams vāks ļauj nekavējoties vizuāli pārbaudīt savienojumus, vienlaikus nodrošinot drošu aizsardzību pret nejaušu saskari. Bloks ir paredzēts ātrai piestiprināšanai pie standarta DIN 35 mm atbalsta sliedes vai fiksētai piestiprināšanai ar skrūvēm pie montāžas plāksnes.

Tehniskie parametri

• Izstrādājuma tips.

• Polu skaits: 4 (piemērots trīsfāžu tīkliem ar nulles vadu).

• Nominālā strāva: 125 A

• Skavu skaits uz vienu polu: 15

• Kopējais spaiļu skaits: 60 (4×15)

• Terminālu konfigurācija uz polu: 9× ø 5,3 mm + 2× ø 7,5 mm + 2× ø 9,0 mm.

• Savienojuma veids: skrūvju savienojums

• Montāžas metode: DIN 35 mm montāžas sliede / montāžas plate

Izmēri

• Garums: 132,0 mm

• Platums: 89,5 mm

• Augstums: 51,0 mm
