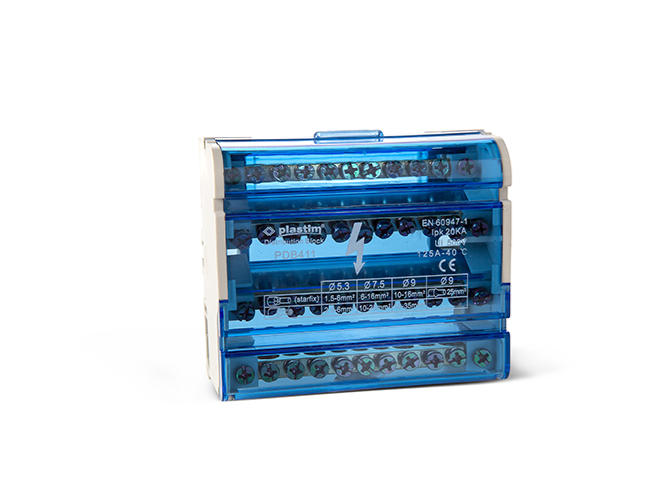

PDB411 fāzu atdalīšanas termināļu bloks

Fāžu atdalīšanas termināļu bloks uz DIN sliedes, Plastim

Plastim četru polu sadales bloks tiek izmantots drošai, pārskatāmai un vietu taupošai trīs fāžu un neitrālā vadītāja (3P+N) atzarošanai sadales skapjos. Komplektā ir četras atsevišķas, galvaniski izolētas misiņa kopnes (4 pole), katra ar 11 pieslēguma punktiem ar trim dažādiem diametriem, lai optimāli kombinētu galveno barošanas un gala izejas. Caurspīdīgs atvāžams vāks ļauj nekavējoties vizuāli pārbaudīt savienojumus, vienlaikus nodrošinot drošu aizsardzību pret nejaušu saskari. Bloks ir paredzēts ātrai piestiprināšanai pie standarta DIN 35 mm atbalsta sliedes vai fiksētai piestiprināšanai ar skrūvēm pie montāžas plāksnes.

Tehniskie parametri

• Izstrādājuma tips.

• Polu skaits: 4 (piemērots trīsfāžu tīkliem ar nulles vadu).

• Nominālā strāva: 125 A

• Skavu skaits uz vienu polu: 11

• Kopējais spaiļu skaits: 44 (4×11)

• Terminālu konfigurācija uz polu: 7× ø 5,3 mm + 2× ø 7,5 mm + 2× ø 9,0 mm.

• Savienojuma veids: skrūvju savienojums

• Montāžas metode: DIN 35 mm montāžas sliede / montāžas plate

Izmēri

• Garums: 100,0 mm

• Platums: 89,5 mm

• Augstums: 50,0 mm
