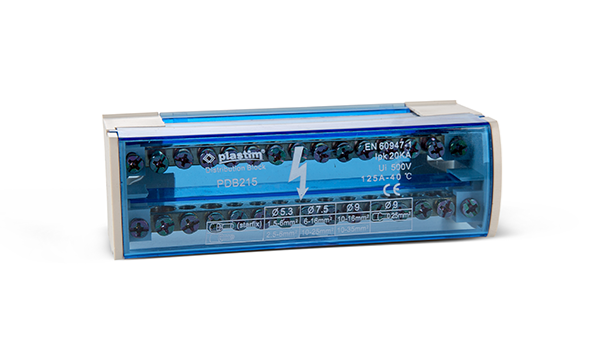

Fāzes atdalīšanas termināļu bloks PDB215

Termināļu bloks fāžu atdalīšanai uz DIN sliedes, Plastim

Plastim divpolu fāzu atdalīšanas bloks tiek izmantots drošai, strukturētai un pārskatāmai fāzu un neitrālo vadu sazarošanai elektriskajā sadales sistēmā. Bloks sastāv no divām atsevišķām, galvaniski atdalītām misiņa kopnēm (2 poliem), katra ar 15 pieslēguma punktiem ar trim dažādiem diametriem, lai optimāli kombinētu galvenās barošanas, pieslēguma un izbeigšanas ķēdes. Caurspīdīgs aizsargvāciņš ļauj vizuāli pārbaudīt savienojumu stāvokli, vienlaikus nodrošinot drošu aizsardzību pret nejaušu kontaktu. Bloks ir pielāgots ātrai piestiprināšanai pie standarta DIN 35 mm atbalsta sliedes vai fiksētai piestiprināšanai ar skrūvēm uz montāžas plāksnes.

Tehniskie parametri

• Izstrādājuma tips: Tīkla bloks.

• Polu skaits: 2

• Nominālā strāva: 125 A

• Spaiļu skaits uz vienu polu: 15

• Kopējais spaiļu skaits: 30 (2 × 15)

• Terminālu konfigurācija katram polim: 11 × ø 5,3 mm + 2 × ø 7,5 mm + 2 × ø 9,0 mm.

• Savienojuma veids: skrūvveida savienojums

• Montāžas metode: DIN 35 mm montāžas sliede / montāžas plāksne

Izmēri

• Garums: 132,0 mm

• Platums: 45,5 mm

• Augstums: 51,0 mm
